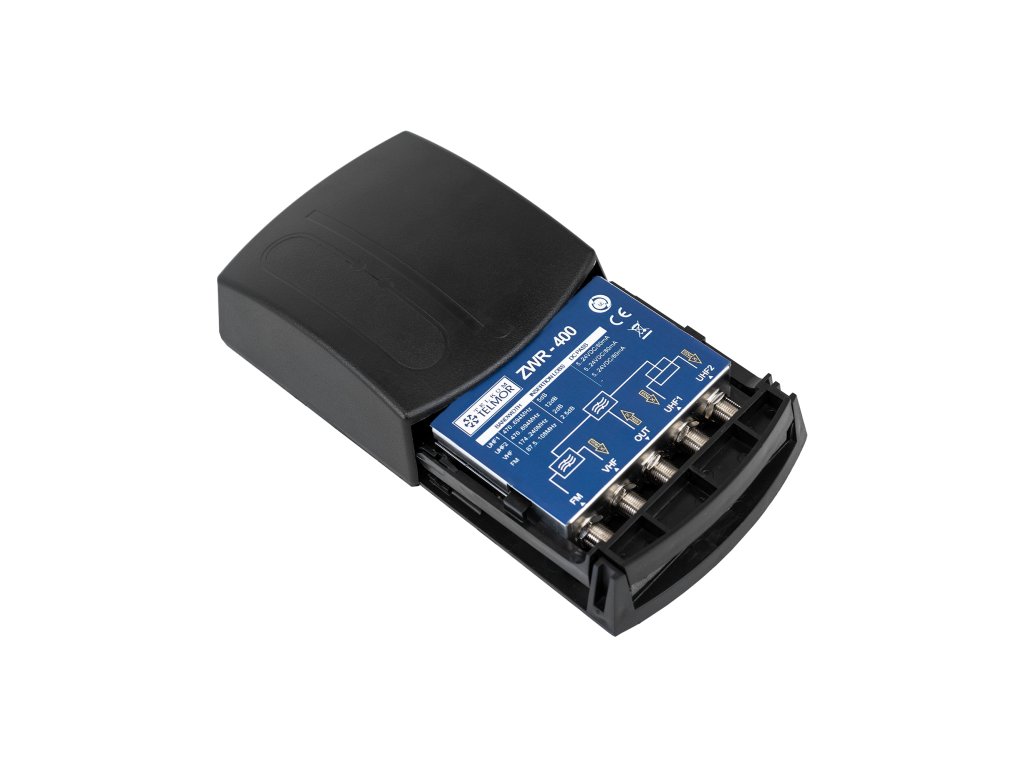

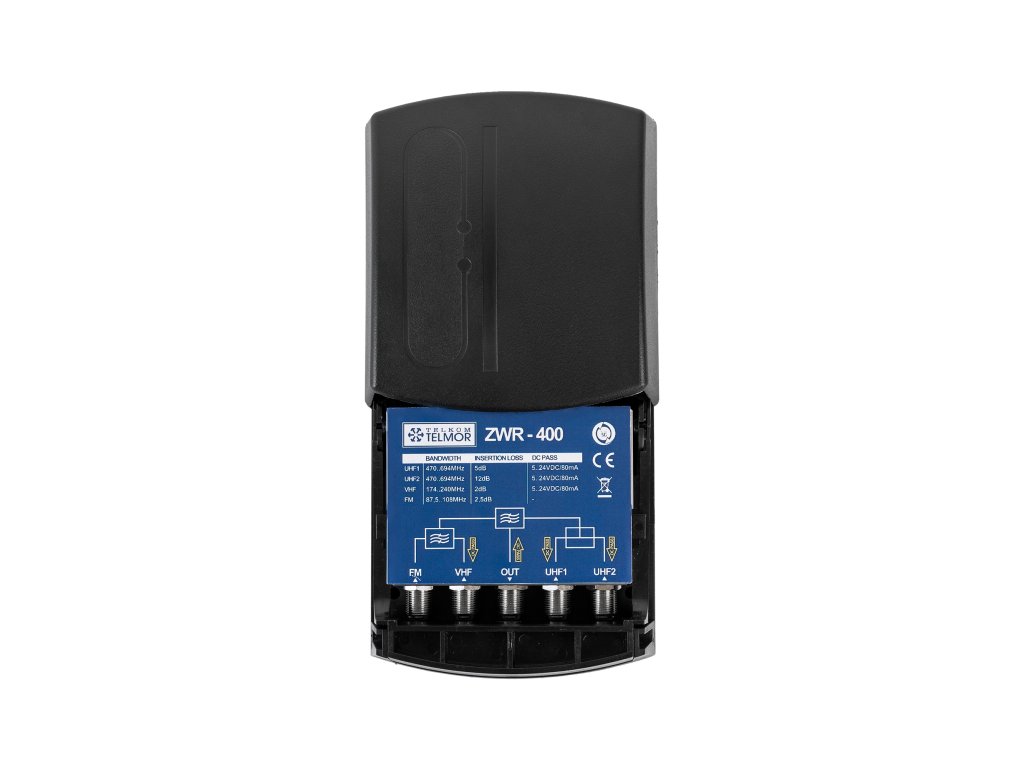

Antenski razdjelnik ZWR-400 Telkom Telmor

Product detailed description

----------
Funkcije
----------
Radni opseg i frekvencija: FM: 87,5-108 MHz; VHF: 174-240 MHz; UHF: 470-694 MHz
Prijenos naponskog napajanja neovisno za antene ulaza VHF, UHF1, UHF2 s automatskom detekcijom
Kompaktno i praktično kućište
U paketu se nalazi i nosač za montažu na antenski stup
Profesionalni crossover poljske proizvodnje

----------
Tehnički podaci
----------
Radni opseg:
- FM: 87,5-108 MHz
- VHF: 174-240 MHz
- UHF1: 470-694 MHz
- UHF2: 470-694 MHz
Prigušenje prijenosa:
- FM: 2,5 dB
- VHF: 2 dB
- UHF1: 5 dB
- UHF2: 12 dB
Prolaz jednosmjerne struje: VHF, UHF1, UHF2 - da (FM - ne)
Automatsko prebacivanje prolaza jednosmjerne struje: da (za VHF, UHF1, UHF2)
Dimenzije proizvoda: 87x75x22 mm
Dimenzije kućišta stupa: 128x109x45 mm
Neto težina s kućištem stupa: 0,3 kg



ZWR-400 je pojasni crossover s četiri ulaza: FM, VHF, UHF1 i UHF2 te jednim izlazom. Uređaj se koristi za zbrajanje signala s televizijskih antena VHF i UHF te radioure antenskih signala. Širina pojasa FM: 87,5-108 MHz, VHF: 174-240 MHz, UHF1 i 2: 470-694 MHz.
ZWR-400 osigurava prijenos naponskog napajanja s ulaza na izlaze VHF i UHF, što omogućuje napajanje antenskih predpojačala. U slučaju aktivnih antena
napajanje se automatski prenosi na odgovarajuće ulaze. Kada je priključena pasivna antena, prijenos napona će biti
blokiran za port na koji je spojena.

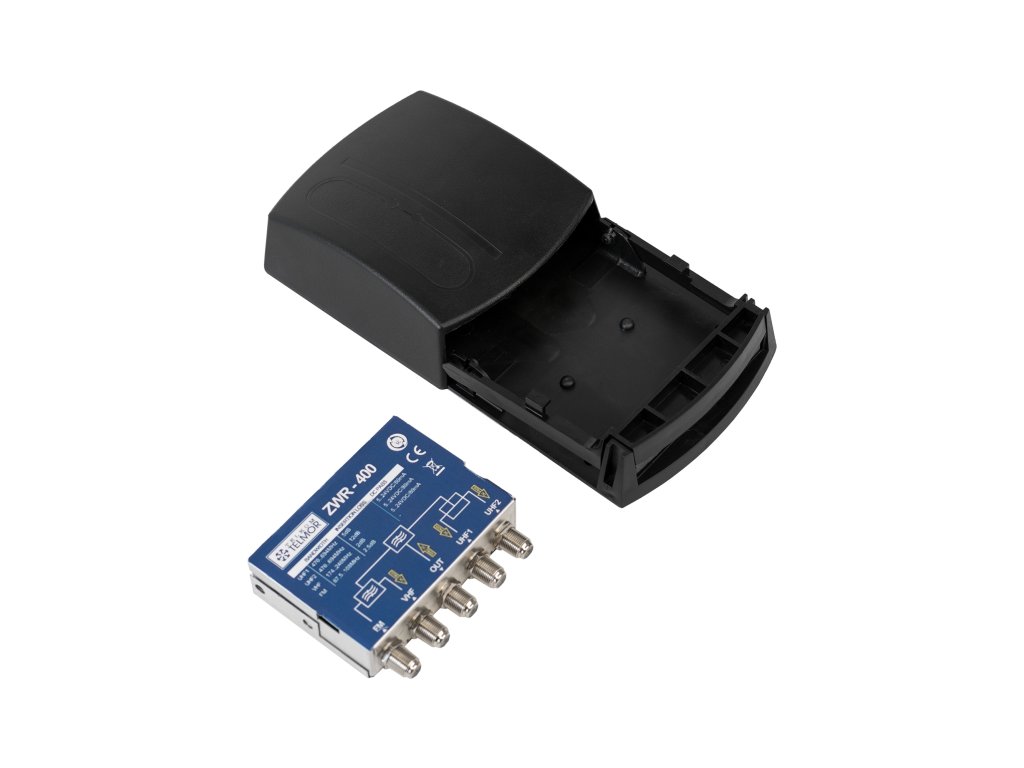

Diplexer je moguće montirati na antenski stub zahvaljujući posebnom kućištu od ABS materijala otpornom na prskanje.
Diplexer je profesionalno rješenje s integriranom tehnologijom SAW filtera. Time se osigurava da GSM/LTE i 5G signali ne prodiru u instalaciju.
Korištenje filtera na ulazima UHF omogućuje korištenje pasivnih antena koje rade u širem frekvencijskom rasponu UHF. Nisu potrebni dodatni filteri ili crossover preklopnici.
UHF2 port (s višim prigušenjem prolaza) namijenjen je za antene koje primaju jače signale (pozadinsko osvjetljenje, odašiljač s većom snagom). Zahvaljujući takvoj kućnoj instalaciji možemo kontrolirati signale različite snage bez dodatnih prigušivača ili selektivno podešenih pojačala.
Rješenje je namijenjeno za SMATV aplikacije za obiteljske kuće. Za veće instalacije preporučujemo korištenje kanalnih pojačala serije WWK.
