APS-8P - Zaštita od prenapona za napajanje alarmnih senzora s separacijom - EWIMAR
Code: EC-25183
Product detailed description

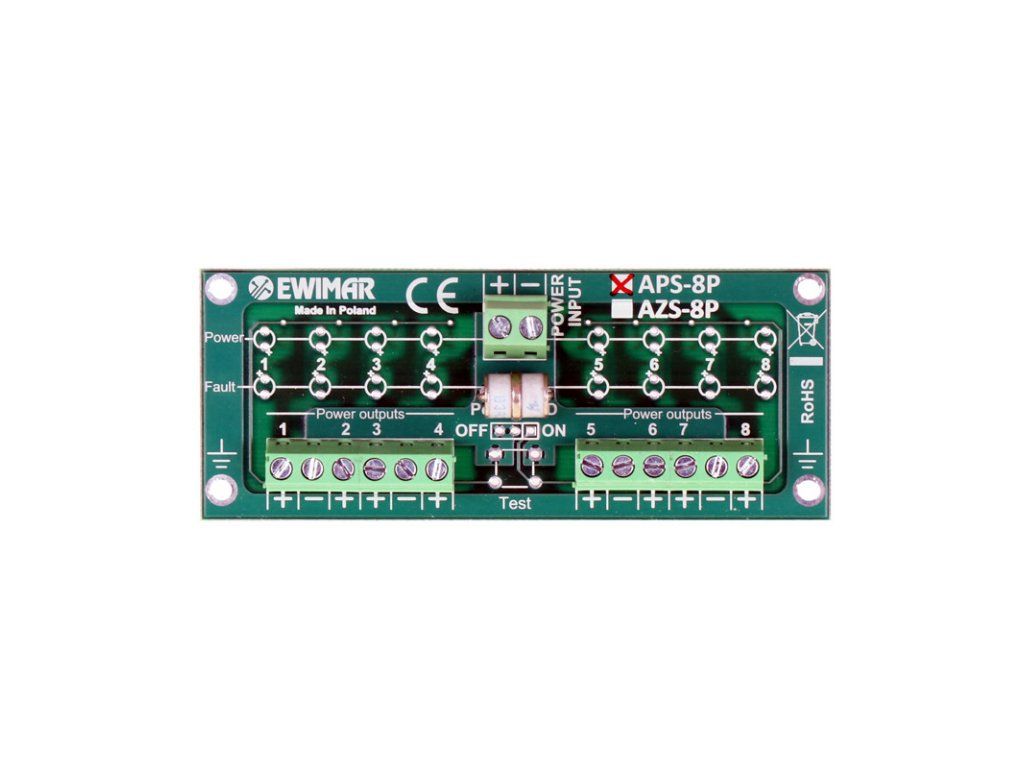

Zaštita od prenapona napajanja alarmnih senzora s separacijom, APS-8P - EWIMAR
APS-8P je zaštita od prenapona, čija je funkcija zaštititi i separirati napajanje senzora alarmnih sistema klase S od posljedica atmosferskih pražnjenja. Uređaj ima 8 zaštitnih krugova opremljenih super brzim osiguračima MOSFET, koji u trajanju od 1 uS isključe napajanje kruga gdje je došlo do kratkog spoja. Ovo rješenje sprječava isključenje napajanja i gašenje drugih senzora alarmnog sistema sabotaže, bez uzrokovanja strujnog opterećenja izvora i akumulatora. Kratki spoj može trajati neograničeno vrijeme. Nakon uklanjanja kratkog spoja, napajanje se automatski obnavlja u isključenom krugu. Zaštita ima ugrađenu funkciju zaštite od prenapona. Ova funkcionalnost osigurava alarmne linije centralnog uređaja od oštećenja uzrokovanih atmosferskim pražnjenjima i udarnim strujama do vrijednosti 2kA. Zaštitni krug odvodi inducirane potencijale na zemlju putem PE linije. APS-8P je izveden u obliku modula instaliranog u specijalnom kućištu zajedno s drugim modulima koji mogu činiti kompleksni zaštitni sistem za sve signale alarmne centralne jedinice. Za potpunu zaštitu od prenapona 8 alarmnih linija preporučuje se korištenje zaštite u kombinaciji s modulom APS-8Zi/1P
APS-8P - Primjerno osiguranje alarmnog sistema klase SA4
Tehnička specifikacija
| APS-8P | |
|---|---|
| Zaštitni krugovi | |
| Broj zaštitnih krugova | 8 |
| Ulazna / izlazna osnovna tačka | Osovine sa vijcima |
| Nazivni napon DC (linija-zemlja) UN | 90V DC |
| Maksimalni trajni radni napon (linija-zemlja) UC | 110V DC |
| Nivo zaštite 1kV/s (linija-zemlja) UP | 600V |
| Pražnjeni struja C1 (8/20µS, linija-zemlja ) Iimp | 2kA |
| Nazivni napon DC (linija-linija) UN | 13.8V DC |
| Maksimalni trajni radni napon (linija-linija) UC | 15V DC |
| Nivo zaštite 1kV/s (linija-linija) UP C3 | 20V (uzimajući u obzir MOSFET) |
| Pražnjeni struja C1 (8/20µS, linija-linija ) Iimp | 2kA (uzimajući u obzir MOSFET) |
| Odvajajući element | Osigurač MOSFET |
| Serijski otpor | 10 / linija |
| Nazivni struja IN | 100mA / linija |
| Općenito | |
| Upotreba | Unutarnja |
| Način montaže | Posvećeno kućište |
| Radna temperatura | -30C~60C |
| Dimenzije | 102 x 41 x 25 mm |
Additional parameters
| Category: | Alarmi za kućanstvo |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041751264 |
