APS-8Zi/1P - Zaštita 8 unutarnjih linija sustava osiguranja i napajanja - EWIMAR

Product detailed description

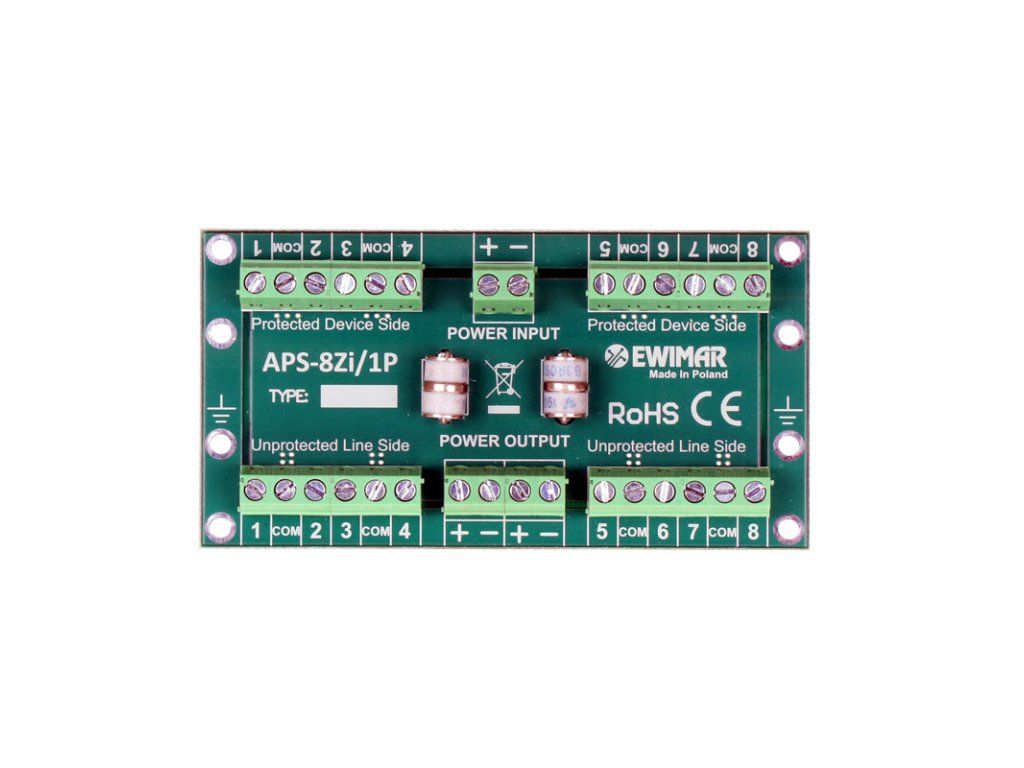

Zaštita 8 unutarnjih linija centralne jedinice sustava zaštite i napajanja, APS-8Zi/1P - EWIMAR

APS-8Zi/1P je modul čija je funkcija zaštita centralnih jedinica sustava zaštite od prenapona i atmosferskih ispada. Uređaj je opremljen 8 zaštitnim stazama namijenjenim za signale alarmnih senzora i jednom zajedničkom zaštitnom stazom za njihovo napajanje. Zaštitnik je izrađen u obliku modula, instaliranog u posebno kućište zajedno s drugim modulima, koji mogu stvoriti složen sustav zaštite za sve signale centralne jedinice sustava zaštite. Zaštita eliminira pojava prenapona indukovanih u alarmnim kablovima tijekom atmosferske oluje. APS-8Zi/1P koristi posebna rješenja koja #uklanjaju iskrice, koje pokušavaju prodrijeti u sustav zaštite iz drugih instalacija i odvode električni naboj u zemlju. Uređaj je namijenjen za korištenje sa senzorima instaliranim unutar zgrade.

Svaka linija alarmnog vodiča opremljena je neovisnim zaštitnim krugovima s učinkovitošću 2kA, koristeći super brze osigurače MOSFET. To sprječava prodiranje naponskih impulsa iznad 18V na zaštićenoj strani. Ovaj pristup stvara učinkovitu zaštitnu barijeru za svaki tip sustava zaštite, bez utjecaja čak ni na 4-stavovite alarmne krugove. Standard priključaka ugrožene i zaštićene strane održan je u skladu sa standardom priključenja na centralne jedinice sustava zaštite, što osigurava jednostavnu instalaciju i kasnije održavanje. Uređaj se ne smije koristiti za digitalne (priključne) linije. U tu svrhu potrebno je koristiti drugi model zaštitnog uređaja.

Svi napojni kablovi sa senzora cijelog modula povezani su s jednom zaštitnom stazom napajanja, koju je opremljen ograničivač. APS-8Zi/1P na zaštićenoj strani ima dvostruku stezaljku, koja pojednostavljuje spajanje većeg broja kablova. Budući da kratak spoj na jednom od napojnih krugova uzrokuje aktivaciju zaštite centralne jedinice i isključenje od napajanja većeg broja senzora, rješenje sa zajedničkim napajanjem nije preporučeno za instalacije klase S i za vanjske senzore. Za navedena rješenja potrebno je dodatno koristiti modul APS-8P.

APS-8Zi/1P - Primjer zaštite alarmnih linija

Tehnička specifikacija
