AV-500-4HD-L - Set bežičnog prijenosa videa AHD, CVI, TVI za liftove - EWIMAR

Product detailed description

Bežični set za prijenos videa AHD, CVI, TVI za dizala, AV-500-4HD-L - EWIMAR

---

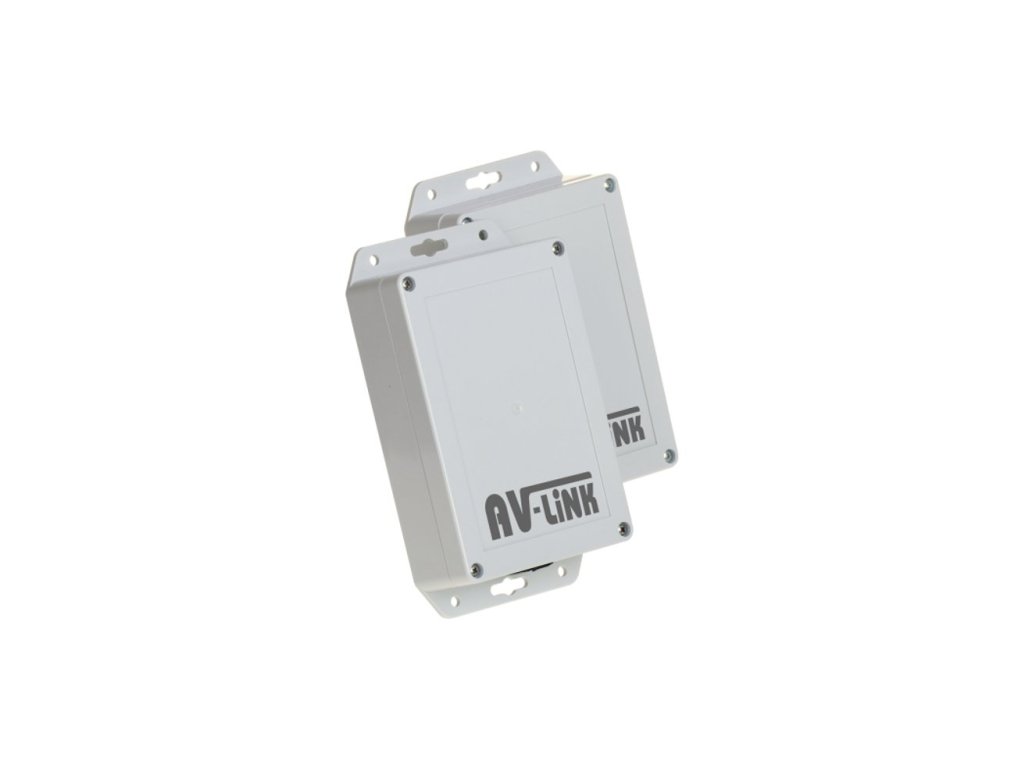

AV-500-4HD-L je set namijenjen za bežični prijenos video signala visoke razlučivosti u dizalima. Uređaj koristi frekvencijski pojas ISM 5.8GHz, koji ne zahtijeva dozvolu za korištenje i namijenjen je za rad na kratkim udaljenostima. Set surađuje s industrijskim sustavima kamera i DVR snimačima koji koriste standarde AHD, HD-CVI, HD-TVI i PAL (CVBS) s razlučivostima 960H, 720P/960P i 1080P. AV-500-4HD-L ima sposobnost obrade 1 video kanala, u kojem je slika prenesena u stvarnom vremenu bez kašnjenja koja mogu biti vidljiva u IP rješenjima. Set je kompatibilan s snimačima i kamerama, kao što su HikVision, Dahua i drugim 4-sustavnim kamerama koristeći navedene video standarde.

Bežični prijenos videa AHD, HD-CVI, HD-TVI

Broj dostupnih bežičnih kanala ovisi o razlučivosti povezanih kamera zbog širine dopuštenog pojasa

ISM (960H/720P/960P - 4 kanala, 1080P - 2 kanala). Za razlučivost 1080P bežični domet varira ovisno o povezanom standardu kamera i iznosi od 5 do 150 metara ovisno o odabranom video standardu i tipu zgrade.

Ispravan način instalacije

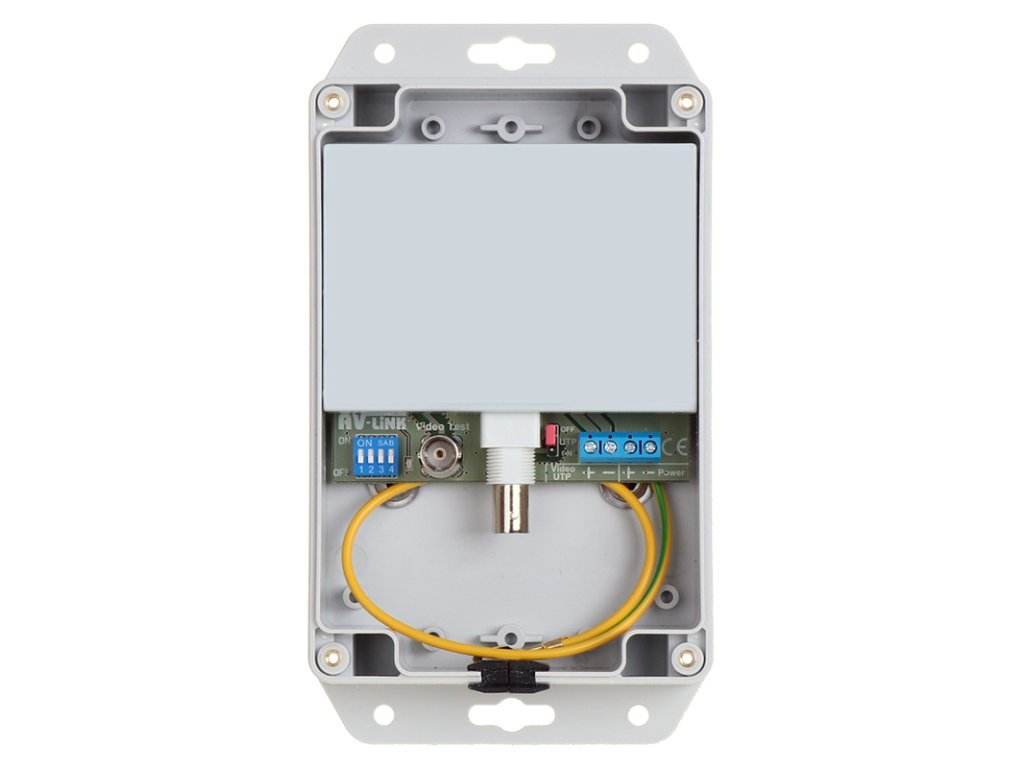

Transmitter i prijemnik su zaštićeni od prenapona visoke kvalitete,

2kA (serija Extreme) za Video i 5kA za napajanje. Ovo rješenje tijekom olujnih pražnjenja značajno smanjuje vjerojatnost oštećenja seta i povezanih uređaja. Osim toga, transmitter je opremljen setom konektora koji maksimalno pojednostavljuju priključivanje kamere instalirane u blizini i skrivanje njenih kabela unutar svog kućišta. Transmitter također štiti priključenu kameru putem ugrađene zaštite od prenapona ako je instalirana u blizini. Ako je kamera udaljenija, preporučuje se priključiti dodatni zaštitni element protiv prenapona kod kamere. AV-500-4HD-L ima posebne prolaze, zbog kojih nije potrebno prilikom instalacije ili održavanja, ako je potrebno potpuno ih ukloniti, presijecati spojne kabele. Priključak na DVR snimač može se ostvariti korištenjem koaksijalnog kabela ili UTP uvijenog para zahvaljujući ugrađenom konvertoru impedancije - također zaštićenom od prenapona (OVP).

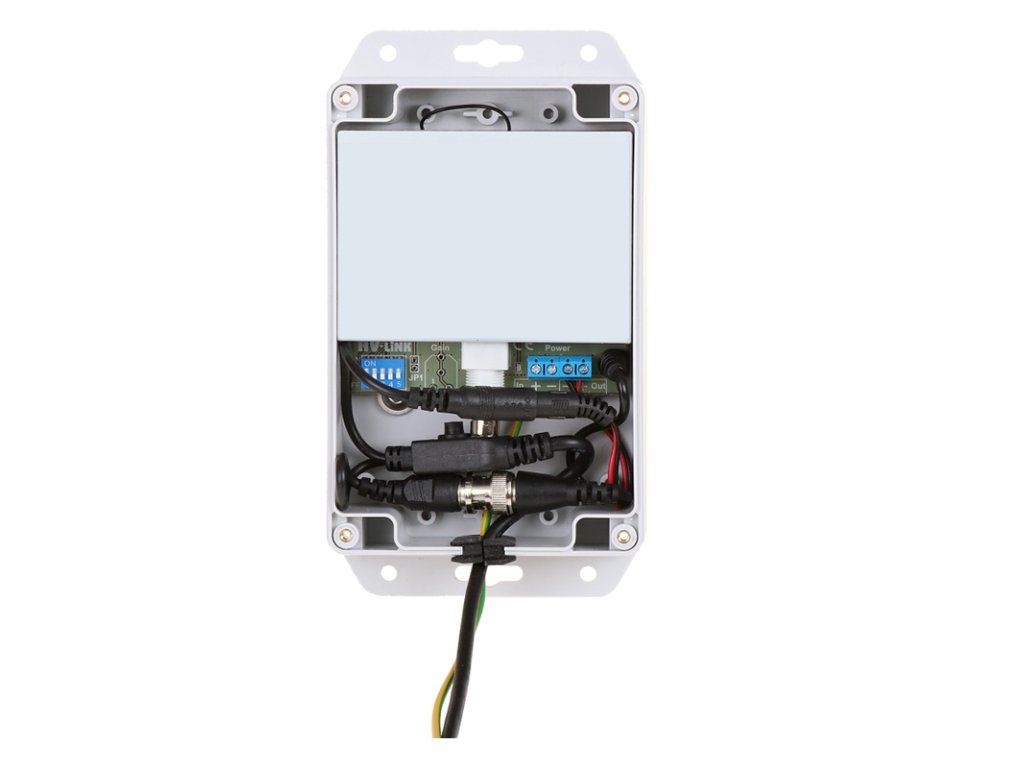

AV-500-4HD-L - opcije povezivanja

Preporučuje se koristiti set sa
markiranim snimačima

. Testiranja su pokazala da neki od najjeftinijih višesustavnih DVR snimača nepoznatih marki pokazuju nestabilan rad sa setom.

Tehnička specifikacija

AV-500-4HD-LOpćenitoBroj video kanalaPodržani video formatiBežični kanaliFrekvencijski opseziŠirina bežičnog kanalaEmitirani snagaPrijemna / emitivna antenaUlazni konektor (Emitiv)Izlazni konektor (Prijemnik)OSD kontrola kamera / PTZPrijenos zvukaNapajanjePotrošnja strujeZaštita od prenapona VideoNominelni napon DC (link-link) UNMaksimalno trajno radno napajanje (link-link) UCRazina zaštite 1kV/s (link-link) UP C3Pražnjenje struje C1 (8/20µS, link-link ) IimpKapacitet (link-link) @1MHzKapacitet (link-zemlja) @1MHzOdvojni elementSerijski otporNominelni struja INZaštita od prenapona napajanjaNominelni napon DC (link-link) UNMaksimalno trajno radno napajanje (link-link) UCRazina zaštite UP C3Pražnjenje struje (8/20µS, link-link) Iimp C3Nominelni napon DC (link-zemlja) UNMaksimalno trajno radno napajanje (link-zemlja) UCRazina zaštite 1kV/s (link-zemlja) UPPražnjenje struje C1 (8/20µS, link-zemlja ) IimpMehaničke značajkePrimjenaNačin instalacijeStupanj zaštiteRadna temperaturaDimenzije

1
Analog PAL, HD-CVI, HD-TVI, AHD
720P/960P/960H: 4 (EU) + 41080P: 2 (EU) + 6
EU: 5746MHz~5854MHzOstalo: 5236MHz~5686MHz
45MHz max
14dBm
Pasivna / aktivna
BNC utikač / BNC priključak + DC
BNC utikač / Šrafni (uvijeni par UTP)
Ne
Ne
9~12VDC
300mA emitter / 160mA prijemnik
3,3V DC
3,5V DC
8V (nakon pokretanja MOSFET)
100A (2kA nakon pokretanja MOSFET)
6-15pF
2-3pF
MOSFET osigurač
6
100mA / liniju
12V DC
16V DC
30V
250A
90V DC
110V DC
600V
5kA
Unutarnja / Vanjska
Zid, konzola
IP66
-30C do 60C
100 x 182 x 45 mm
