Set za bežični prijenos videa, AV-500-4HD - EWIMAR

AV-500-4HD je set čija je svrha bežični prijenos videosignala u visokoj razlučivosti. Uređaj koristi pojas ISM 5.8GHz koji ne zahtijeva dozvolu za korištenje, a radi na kratkim udaljenostima. Set surađuje sa sustavima industrijskih kamera i snimača DVR, koji rade u standardima AHD, HD-CVI, HD-TVI i PAL (CVBS) s razlučivostima 960H, 720P/960P i 1080P. AV-500-4HD-L ima mogućnost podrške 1 video kanala, u kojem se slika prenosi u stvarnom vremenu bez kašnjenja vidljivog kod IP rješenja. Set je kompatibilan sa snimačima i kamerama kao što su HikVision, Dahua i drugim 4-sustavnim kamerama koje koriste navedene video standarde.

Bežični prijenos slike HD

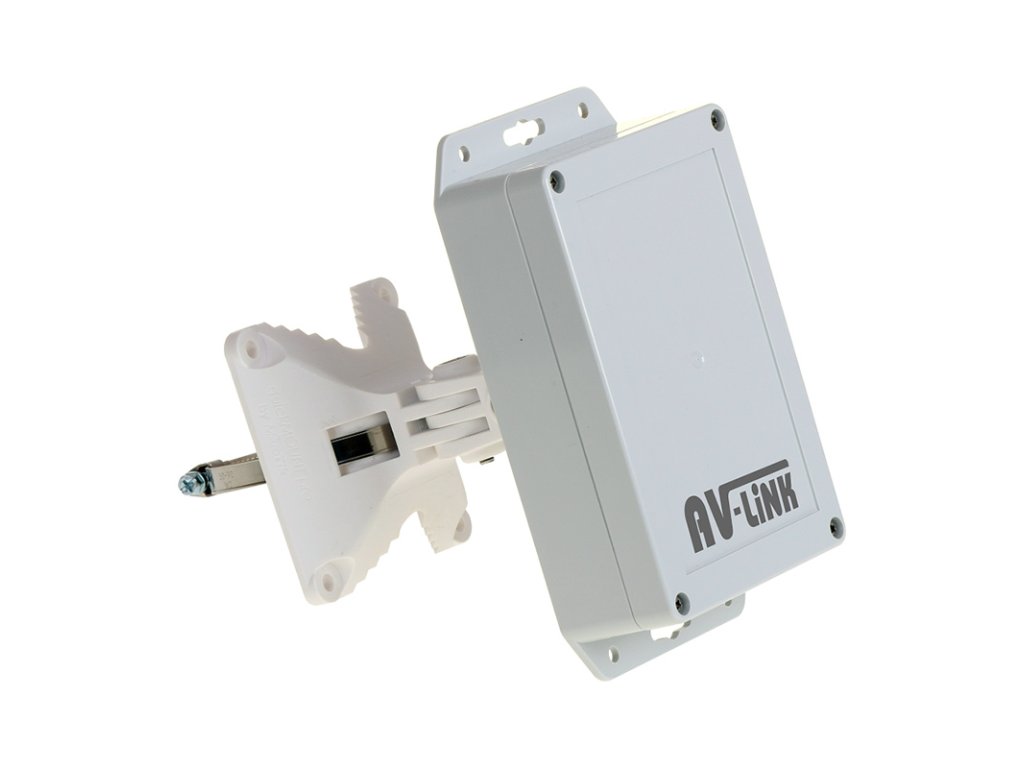

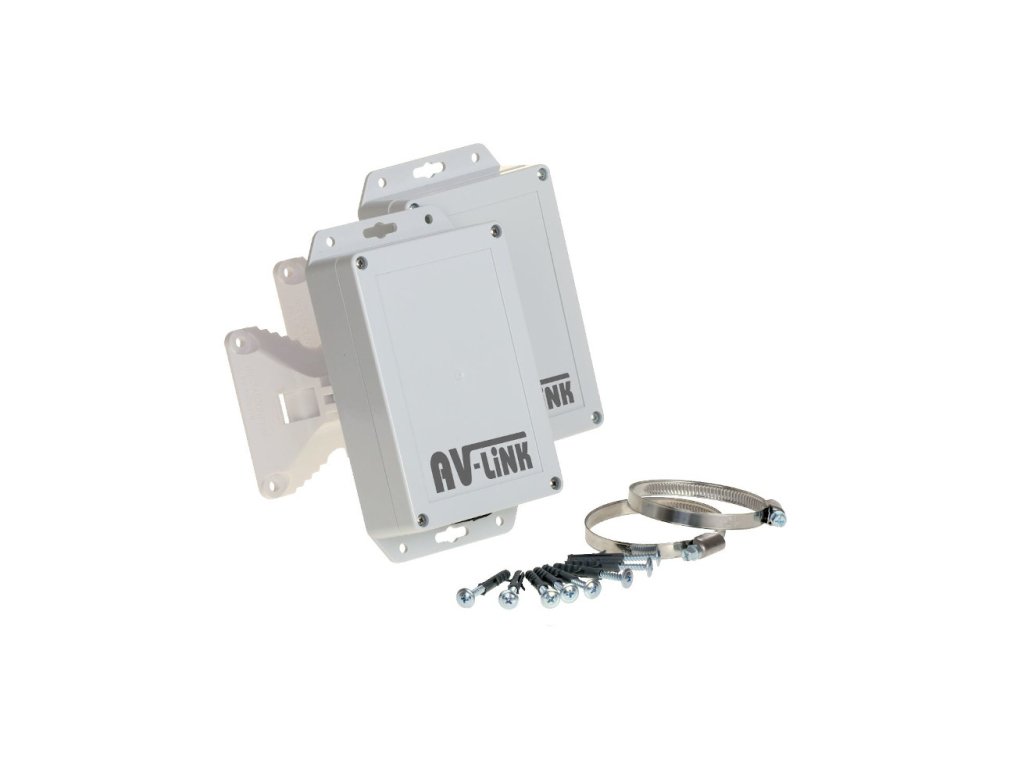

Broj dostupnih radijskih kanala ovisi o razlučivosti priključenih kamera s obzirom na širinu dozvoljenog opsega ISM (960H/720P/960P - 4 kanala, 1080P - 2 kanala). Za razlučivost 1080P bežični domet razlikuje se ovisno o priključenom standardu kamera i iznosi: AHD - 500 metara, HD-CVI - 400 metara, HD-TVI - 300 metara. Za niže razlučivosti bežični domet je najmanje 500 metara za svaki od standarda. Navedene vrijednosti odnose se na područje s velikim količinama radijskih smetnji na otvorenom prostoru i mogu se razlikovati ovisno o uvjetima. Set sadrži zidno-stupni držač, podesiv u dvije ravnine, zahvaljujući kojem se montaža uređaja može izvršiti pod bilo kojim uvjetima bez potrebe za korištenjem dodatnog pribora.

Instalacija i podešavanje

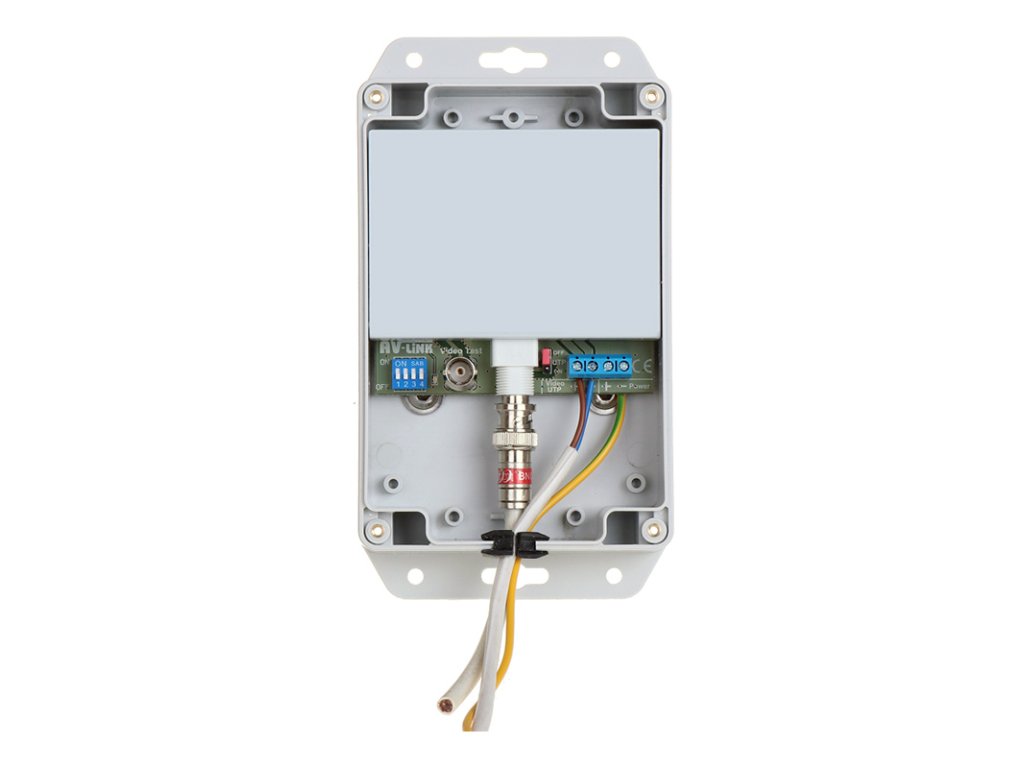

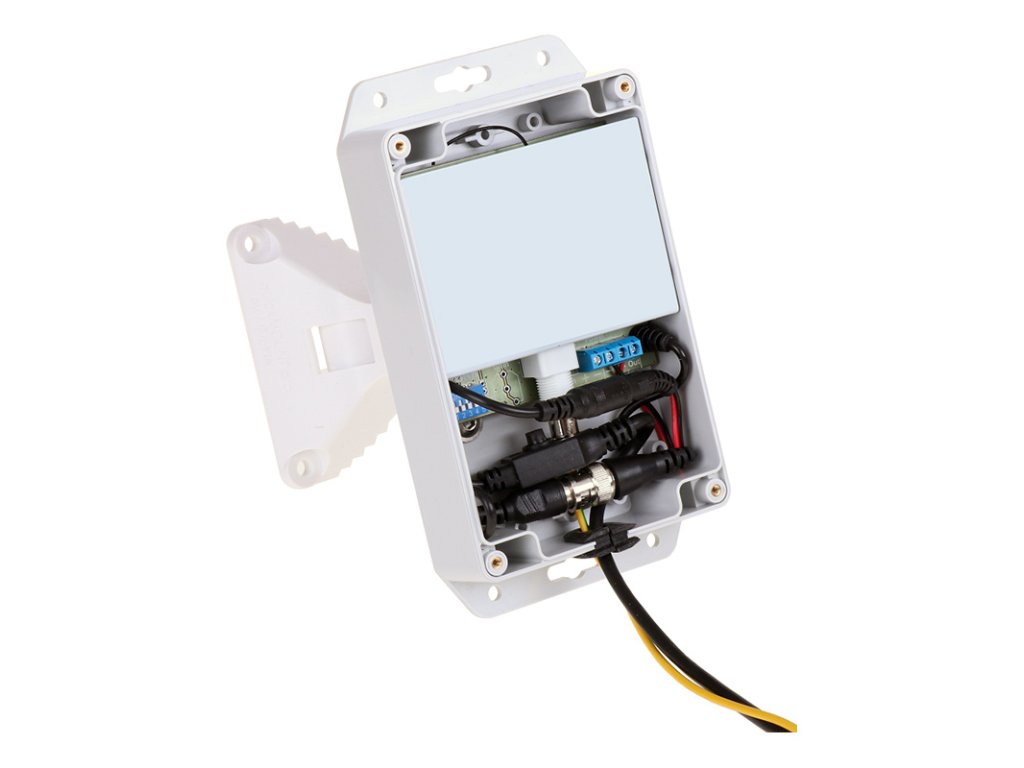

I predajnik i prijemnik imaju visokokvalitetnu zaštitu od prenapona, 2kA (serija Extreme) za video i 5kA za napajanje. Ovo rješenje tijekom olujnih udara značajno smanjuje vjerojatnost oštećenja seta i povezanih uređaja. Osim toga, predajnik je opremljen setom konektora koji maksimalno pojednostavljuju povezivanje kamere instalirane u blizini i skrivanje njezinih kablova unutar kućišta. Predajnik s ugrađenom zaštitom od prenapona također štiti povezanu kameru u slučaju da je instalirana u blizini. Ako je kamera udaljena, preporučuje se povezivanje dodatnog zaštitnika od prenapona na kameru. U svakom slučaju preporučuje se povezivanje zaštitnika od prenapona prikladnog za korišteni kabel kako bi se spriječilo oštećenje snimača. AV-500-4HD ima posebne prolaze, zahvaljujući kojima svi spojni kablovi ne zahtijevaju rezanje tijekom instalacije ili servisnih radnji, ako je potrebno potpuno ih ukloniti. Povezivanje sa snimačem DVR može se izvršiti pomoću koaksijalnog kabela ili UTP parova, zahvaljujući ugrađenom impedancijskom pretvaraču - također zaštićenom od prenapona (OVP).

AV-500-4HD - mogućnosti povezivanja

Preporučuje se korištenje seta s snimačima renomiranih marki. Provedeni su testovi koji su pokazali da neki od najjeftinijih višesistemskih snimača DVR nepoznatih marki pokazuju nestabilan rad sa setom.
