AWO200K - Pokrov 17/TRP50/DSPR/L/ dvojnivojski - Pulsar

Product detailed description

AWO200K - Ormar 17/TRP50/DSPR/L/ dvostrukog nivoa - Pulsar

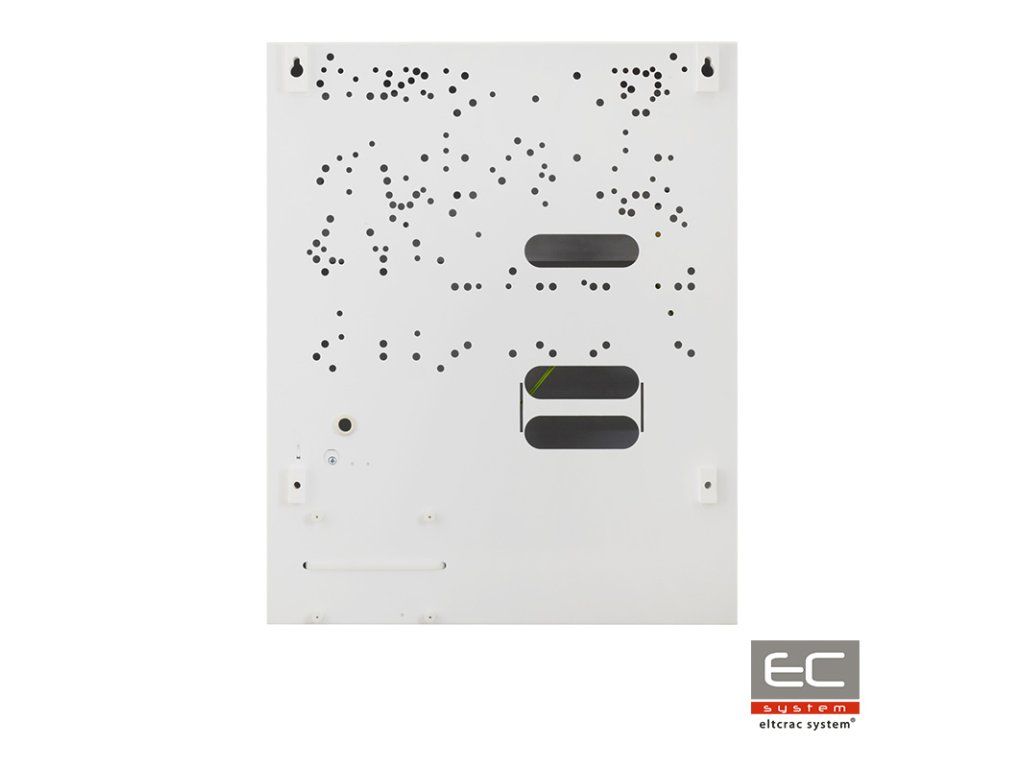

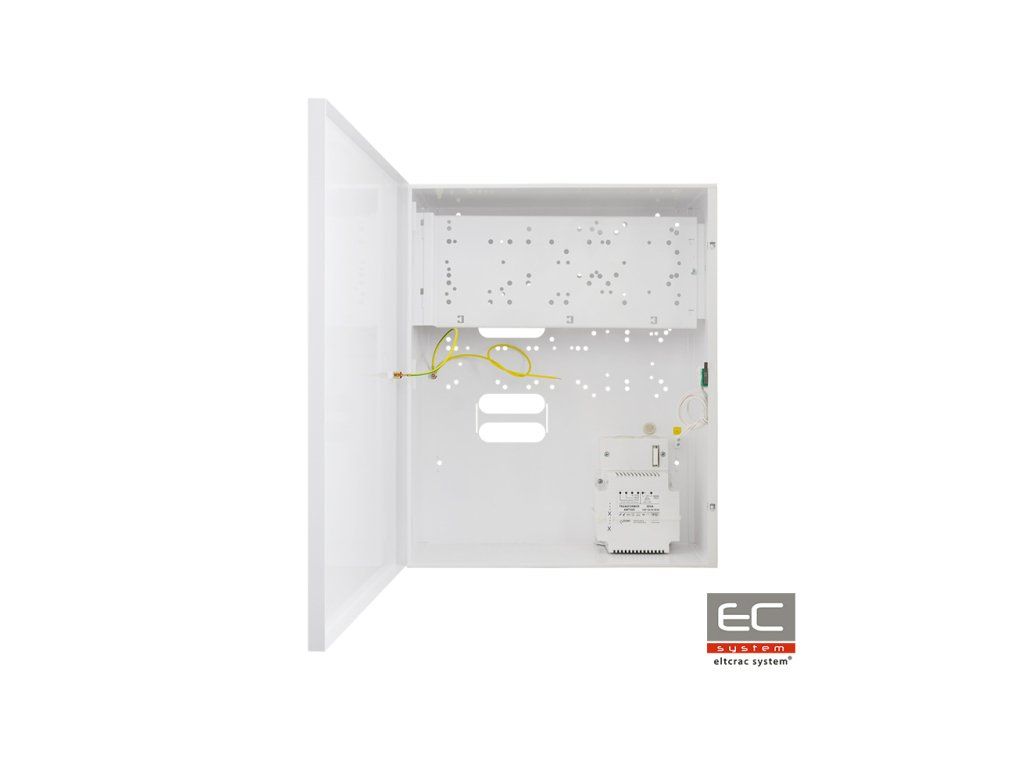

Ormar je dizajniran kao deo sistema SSWiN, KD, kao i drugih sistema gde osim osnovnih elemenata kao što su centrala i ekspanzivni moduli, potrebno je i instalirati komunikacioni modul. Pronalazi primenu prilikom montaže: centralne upravljačke table, kontrolera KD sistema i dodatnih modula, radio ili GSM predajnika, drugih specijalizovanih uređaja. AWO200K je dvostruki model. Zahvaljujući ovom rešenju, ormar omogućava postavljanje mnogo većeg broja uređaja nego u standardnoj verziji. Donji nivo sadrži otvore za centralne i ekspanzivne module. Gornji nivo sadrži osim otvora za ekspanzivne module i otvore za komunikacione module, npr. mogu biti montirani uređaji: GORKE – ATG; ROPAM – BASIC i MULTI GSM; SATEL – ETHM, GSM LT1, LT2, GPRS-T1/T2/T4. Pored toga, na gornjem delu ormara nalaze se prolazi za GSM antene.

Karakteristike:

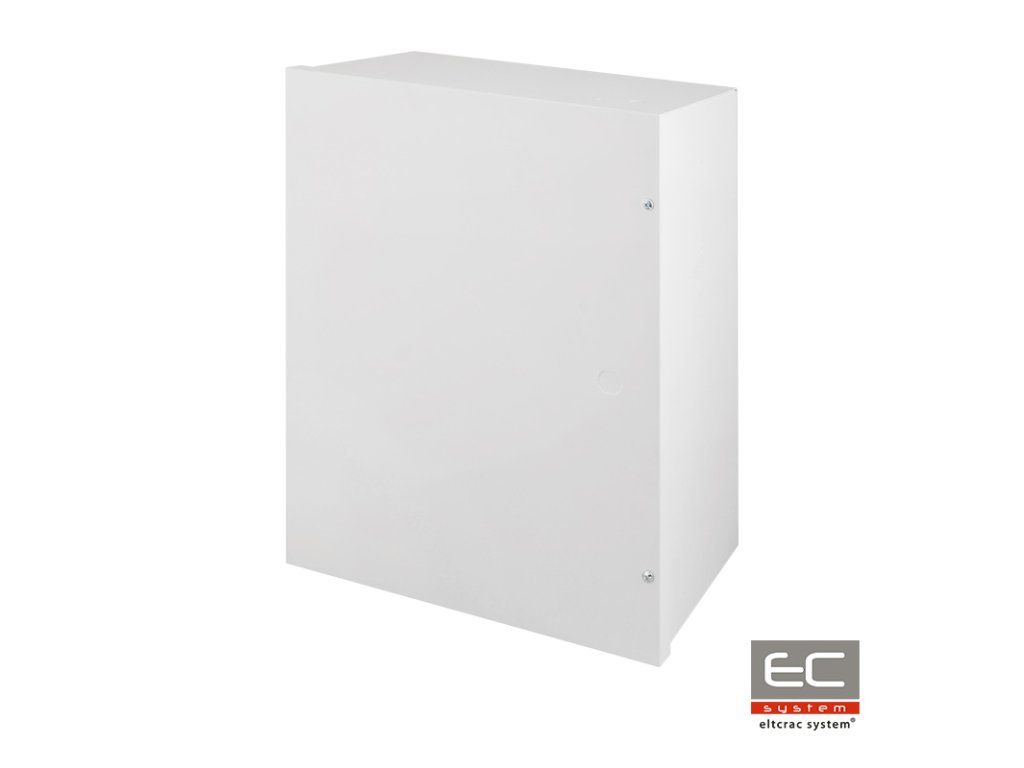

• Spoljašnje dimenzije ormara: Š=350, V=435, H+H1=140+8 [+/- 2mm]
• Spoljašnje dimenzije prednje ploče: Š₁ =355, =440 [+/- 2mm]
• Dimenzije montažnog lima: Š₂=310, =135 [+/- 2mm]
• Radna dubina 1/2: H₂=62, H₃=75 [+/- 2mm]
• Neto/brutto težina: 6,30kg / 7,00kg [+/-0,1kg]
• Prostor za akumulator: 17Ah/12V olovni-železni suvi (SLA)
• Transformator: TRP 50VA/16V/18V/20V u ormaru PC/ABS u klasi UL94- V0, IP30
• Napajanje: 230V/AC (-15%/+10%), 50Hz, 250mA (maks.)
• Izlaz napajanja: U1=16V/AC ili U2=18V/AC ili U3=20V/AC(-5%,+15%),I1=3,0A ili I2=2,8A ili I3=2,5A(maks.)
• Radni uslovi: II klasa okruženja, -10°C÷ 40°C
• Obrada: lim DC01, debljina: 0,7mm, zaštita protiv korozije, boja: RAL 9003
• Upotreba: za unutrašnje prostore
• Antisabotažna zaštita: 1 x mikroskop: otvaranje ormara, 0,5A@50V/DC maks. NC- normalno zatvoreni kontakti
• Zaključavanje: zaključano: vijak sa cilindričnom glavom x 2
• Napomene: mogućnost montaže brave, ima odstup od zida (podloge) - 8mm
• Izjave, garancije: CE, 2 godine od datuma proizvodnje
