Diplexer za antenu 9370-

Detaljan opis proizvoda

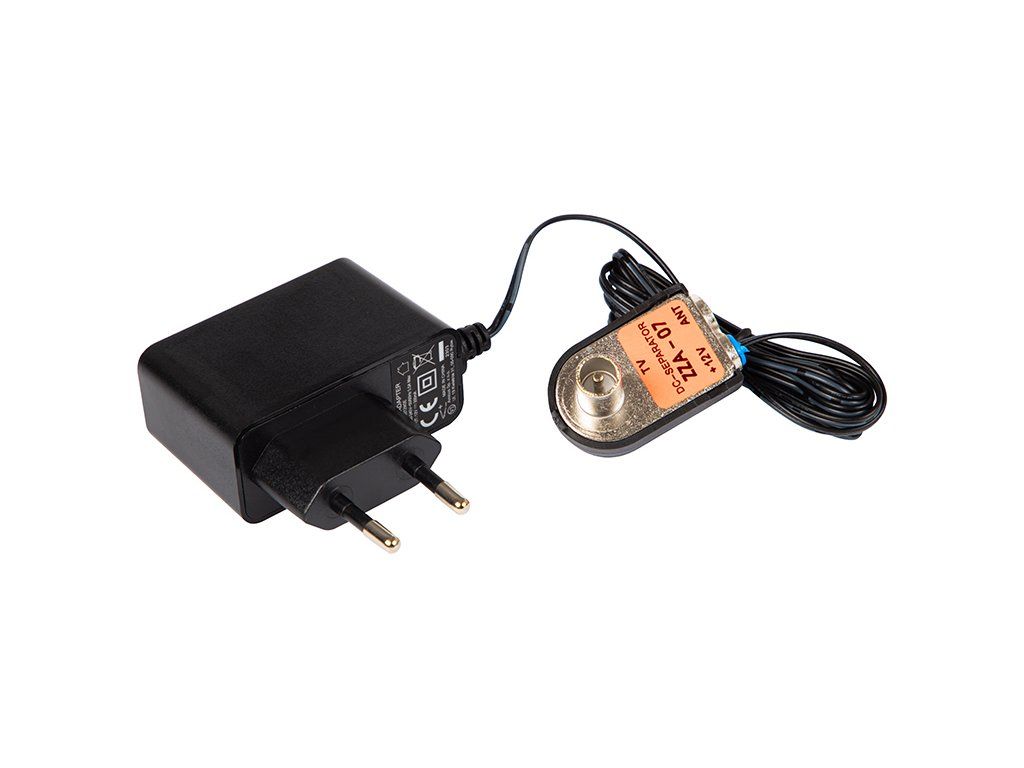

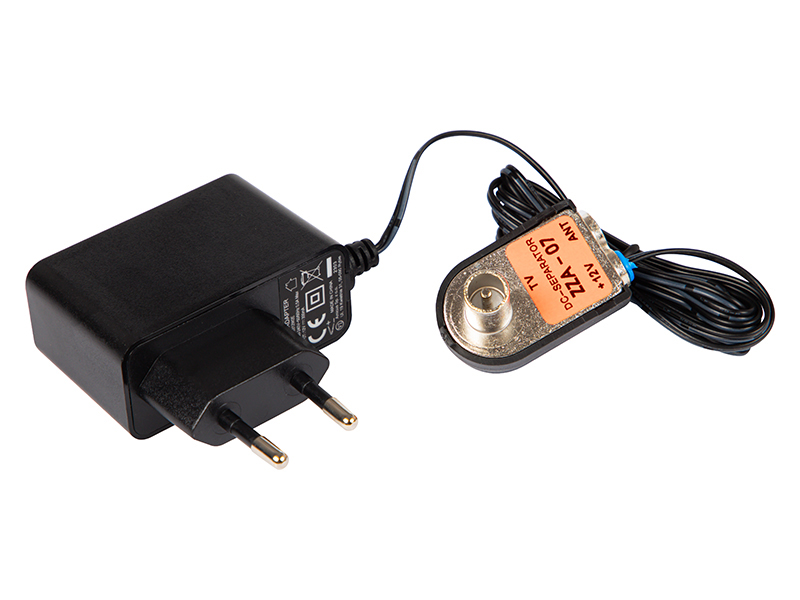

Napajanje antene Telmor ZZA-7 s diplexerom

Telmor ZZA-7 je antensko napajanje sa separatorom namijenjeno daljinskom napajanju istosmjernom strujom antenskog predpojačala ili korisničkog mikropojačala. Napajanje se odvija putem koaksijalnog kabela kojim signal s antene dolazi do TV prijamnika, pa je ovo praktično rješenje za stabilan prijam radijskog i televizijskog signala u sustavima kućne antene.

• Integrirano mrežno napajanje sa skretnicom (diplexerom)
• Namijenjeno za napajanje predpojačala ili mikropojačala preko koaksijalnog kabela
• Jednostavna ugradnja i spajanje
• Mala prolazna atenuacija za pouzdan prijenos signala

Glavne prednosti

Uređaj objedinjuje napajanje i separator antene u jednom kompaktnom rješenju, što pojednostavljuje instalaciju i smanjuje broj zasebnih komponenti u antenskom sustavu. Zahvaljujući radu u širokom frekvencijskom području, prikladan je za različite TV antenske instalacije.

• Frekvencijsko područje od 47,5 do 862 MHz
• Prolazno slabljenje manje od 1,0 dB
• Izolacija između RF puta i puta napajanja veća od 20
• Ulazna i izlazna impedancija 75 Ohma

Primjena i kompatibilnost

Namijenjen je za upotrebu u antenskim instalacijama s koaksijalnim vodom od 75 Ohma, gdje je potrebno napajanje antenskog predpojačala ili mikropojačala preko istog kabela kojim se prenosi signal. Uobičajeno se koristi u sustavima s vanjskom TV antenom i standardnom kućnom antenskom mrežom.

• Kompatibilan s antenskim sustavima 75 Ohma
• Prikladan za napajanje predpojačala i mikropojačala
• Koristi se u instalacijama s prijenosom signala putem koaksijalnog kabela

Tehnički podaci

• Radno frekvencijsko područje: 47,5 – 862 MHz (FM/VHF, UHF)
• Prolazno slabljenje: manje od 1,0 dB
• Izolacija između RF puta i puta napajanja: više od 20
• Ulazna impedancija: 75 Ohma
• Izlazna impedancija: 75 Ohma
• Napajanje iz mreže: 230 V / 50 Hz
• Izlazni napon napajanja: 12 V
• Maksimalna struja opterećenja: 100 mA
• Napajanje integrirano sa skretnicom: da
