Detaljan opis proizvoda
Projektni proizvod - veleprodajna ponuda nakon registracije projekta

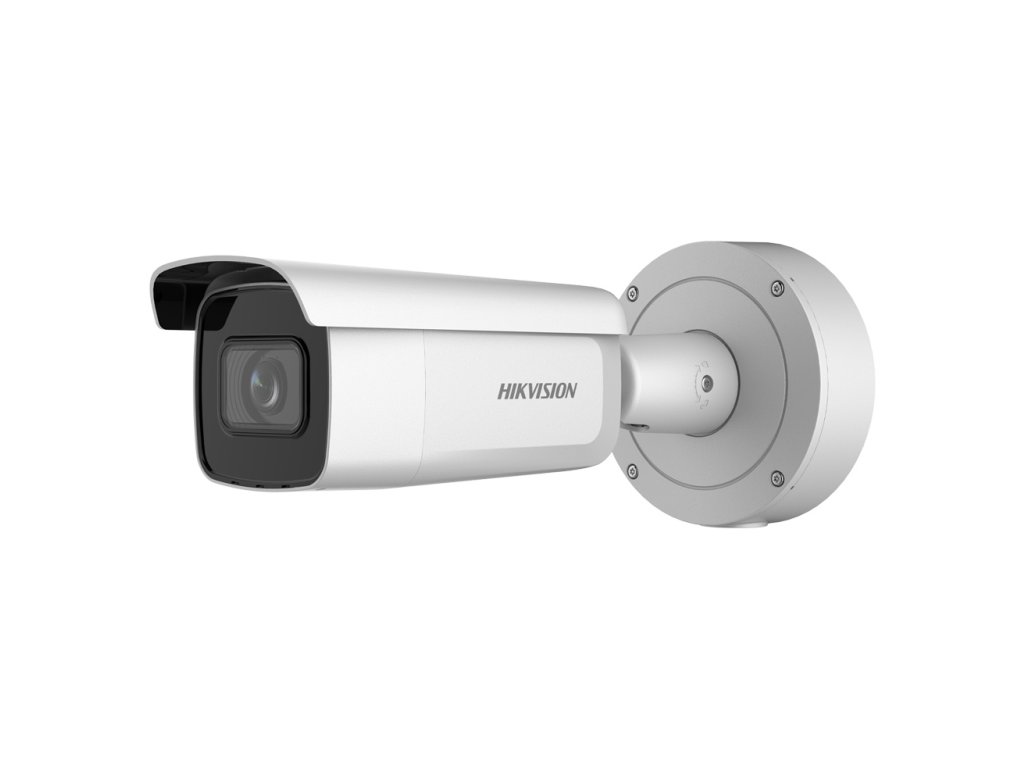

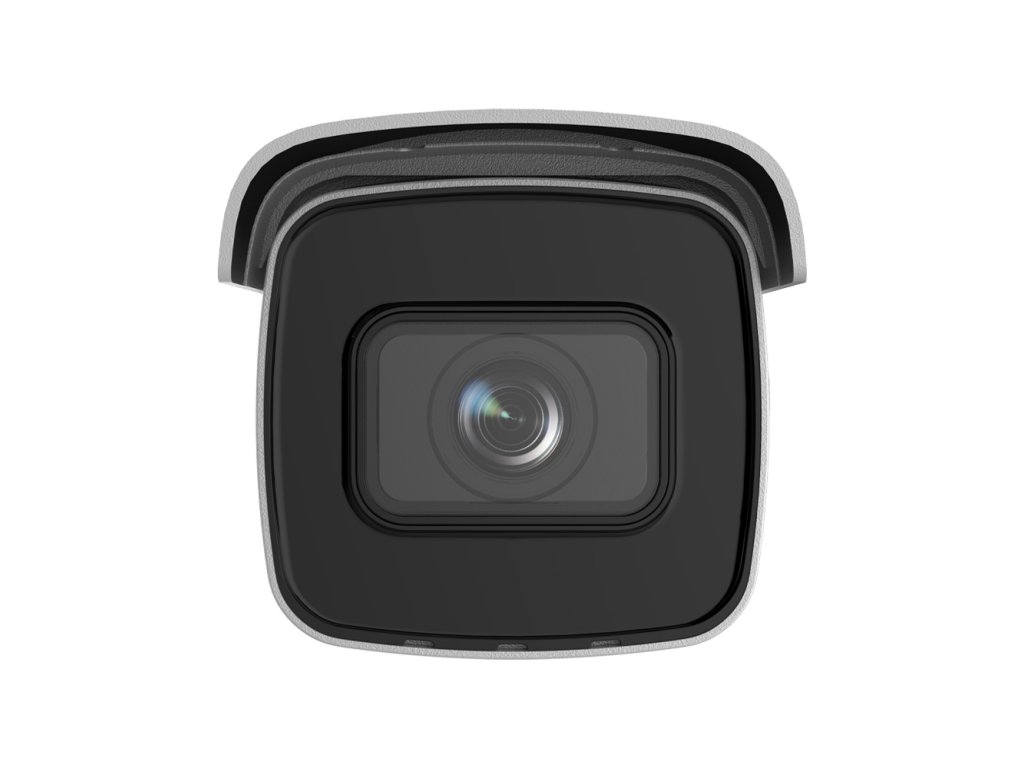

Cijevna kamera DS-2CD3656G2T-IZS - Hikvision
Model DS-2CD3656G2T-IZS pripada trećoj generaciji projektnih kamera Acusense koje se koriste u sustavima pametnog nadzora. Uređaj je dio inovativne serije mrežnih kamera marke Hikvision, koje omogućuju neprekidnu registraciju slike iz prostora i objekata pokrivenih cjelodnevnim nadzorom i pružaju pametnu analizu (detekcija ulaska, prekoračenje linije, ulazak/izlazak iz područja) na temelju klasifikacije objekata (vozilo, čovjek) dodatno podržanu s funkcijom prepoznavanja lica i kodekom H.265. IP kamera s moćnim algoritmom kompresije slike H.264/H.265 osigurava nesmetane i neprekidne prijenose slike u maksimalnoj rezoluciji 2592 × 1944 (4MPx). Mogućnost napajanja preko PoE, u skladu s standardom 802.3af, čini uređaj još univerzalnijim i lakšim za instalaciju. Montažna kutija DS-1260ZJ je dio paketa s kamerom.
Tehnički parametri:
- Senzor: 1/2.7" Progressive Scan CMOS
- Rezolucija: 2592 × 1944 4Mpx
- Objektiv: 2.7 - 13.5 mm (~101° do 31°)
- Osjetljivost: 0,003Lux (0 lux s IR)
- Preklopnik dan/noć: Da
- IR osvjetljenje: 60m
- Kompresija: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Klasa čvrstoće: IP67
- Max. potrošnja energije: 15W
- Temperatura rada: -30...+60 oC
- Odabrane funkcije slike: TrueWDR, 3D-DNR, Detekcija pokreta
- Odabrane analitičke funkcije AcuSense: Prekoračenje linije, ulazak, ulazak u područje, klasifikacija ljudi i vozila
- Daljinsko upravljanje: Hik-Connect, iVMS-4200, WEB sučelje
- Dimenzije: 105 × 340.8 mm
- Napajanje: 12VDC, PoE
- Težina: 1310g
Promjenjivi kut snimanja
Objektiv 2.7-13.5mm
Korišteni senzor CMOS veličine 1/2.7 inča i objektiv s promjenjivom žarišnom duljinom 2.7-13.5 mm omogućuju postizanje promjenjivog kuta promatranja cca 101° do 31° na horizontali. Ovakav širok kut promatranja čini ovu kameru idealnim izborom za realizaciju nadzora i snimanja cjelokupnog događanja unutar nadziranog objekta.
Širokokutni modeli s objektivom s fiksnom žarišnom duljinom 2.8mm su najčešće korištene verzije kamera u instalacijama industrijske televizije, zbog univerzalnosti i visoke kvalitete isporučenog video materijala.
![]()
Sl. 2 Usporedba kutova snimanja za različite objektive (prilikom senzora 1/2.8")
Pametna analiza slike
Kamere AcuSense
Kamere Hikvision iz serije AcuSense koriste tehnologiju umjetne inteligencije. Implementirana tehnologija pametne analize slike u kamerama i rekordere Hikvision iz ove serije omogućuje značajno smanjenje lažnih alarma uzrokovanih pokretom nebitnih objekata, kao što je pokret lišća, pokret malih životinja. Uređaji s logom AcuSense koriste tehnologiju strojnog učenja za još bolje klasificiranje prepoznatih objekata. Nakon konfiguriranja kamere, možemo pokrenuti alarm samo kada čovjek prekorači liniju ili uđe u područje detekcije. Uređaji AcuSense imaju također funkciju brze pretrage. Zahvaljujući pohranjenim video okvirima svakog objekta, kamera može kategorizirati ga i zatim lako i brzo pretraživati. Izvanredne funkcije kao i performanse i učinkovitost sustava AcuSense čine njegovu upotrebu vrlo ugodnom.
![]()
Funkcije i prednosti povezivanja sustava AcuSense
| Uređaj | Tradicionalni NVR recorder | NVR recorder AcuSense |
| Tradicionalna kamera | Standardna slika + Osnovna analiza slike | Filtriranje lažnih alarma na odabranim kanalima rekordera + brza pretraga objekta |
| Kamera ColorVu | Boja slika tijekom cijelog dana + Osnovna analiza slike | Boja slika tijekom cijelog dana + filtriranje lažnih alarma na odabranim kanalima rekordera + brza pretraga objekta |
| Kamera AcuSense | Filtriranje lažnih alarma obavlja kamera | Filtriranje lažnih alarma na svim kanalima + brza pretraga objekta |
| Kamera ColorVu 2. gen. | Boja slika tijekom cijelog dana + Filtriranje lažnih alarma obavlja kamera | Boja slika tijekom cijelog dana + filtriranje lažnih alarma obavlja kamera + brza pretraga objekta |
Napajanje preko PoE
Prijenos podataka i napajanja jednim kabelom
Industrijska kamera DS-2CD3656G2T-IZS može se napajati na dva načina - klasično preko utičnice 12VDC i direktno preko vijke kabela UTP koristeći tehnologiju Power over Ethernet (PoE). Napajanje preko PoE može se realizirati direktno preko Switcha ili PoE injektora. Među prednosti korištenja standarda PoE mogu se svrstati:
- brže vrijeme i troškovi instalacije zahvaljujući pojednostavljenoj strukturi kablowanja
- nema potrebe za instaliranjem dodatnih napajanja
- mogućnost napajanja kamera na udaljenosti do 250m (režim EXTEND)
![]()
Sl. 4 Ideja napajanja preko PoE
Daljinska konfiguracija i upravljanje
P2P povezivanje preko clouda
Za realizaciju povezivanja s mrežom kamera koristi standardni Ethernet interfejs (self-adaptive) s brzinom 10/100 Mbps. Ova poveznica omogućuje konfiguraciju rada, prilagodbu parametara slike, kao i uživo praćenje i reprodukciju zapisa (kamere s slotom za microSD). Realizacija samog povezivanja može se odvijati na tri različite platforme:
- program iVMS-4200 i iVMS-5200 - specijalizirani softver za upravljanje video nadzorom, koji omogućuje napredne izmjene cijelog sustava i upravljanje čimbenicima detekcije događaja i pametne analize slike
- web preglednik WEB - omogućuje brzo uspostavljanje veze pomoću IP adrese kamere, pružajući pristup punoj funkcionalnosti uređaja. Za sustave Hikvision preporučuje se korištenje preglednika Internet Explorer.
- mobilna aplikacija Hik-Connect - mobilna platforma za sustave Android i iOS, koja omogućuje uživo praćenje, reproduciranje zapisa i primanje obavijesti o događajima unutar sustava. Platforma Hik-Connect koristi povezivanje preko clouda, što eliminira nužnost preusmjeravanja portova na routeru
Korištenje clouda za uspostavljanje veze između sustava i korisnika omogućuje pristup i konfiguraciju kamere s bilo kojeg mjesta s internet vezom - kako na mobilnim uređajima, tako i na stolnim (PC, Laptop).
![]()
Učinkovita kompresija podataka
Kodek H.265/ HVEC
Novi modeli mrežnih kamera od Hikvision koriste moćan kodek HEVC (eng. High Efficiency Video Coding), označavan u industriji video nadzora kao H.265. Ovaj standard je kreiran kao odgovor na potrebu za prijenosom visokorezolutnih video materijala (4K) bez prekomjernog opterećenja prijenosnog spajanja. U usporedbi s prethodnim standardom H.264, nova tehnologija omogućuje gotovo dvostruku uštedu propusnosti, što u sustavima CCTV znači produženje vremena arhiviranja materijala na disku, povećanje dostupne propusnosti mrežnog spajanja i produženje vijeka trajanja medija za pohranu podataka. Osim toga, razlika u kvaliteti video materijala u kompresiji H.265 u usporedbi s verzijom H.264 je praktički neprimjetna.
![]()
Važno: način kompresije u kameri DS-2CD3656G2T-IZS može se slobodno prebacivati između H.265 i H.264, što joj omogućuje rad s rekorderima koji ne podržavaju HVEC kompresiju.
Tehnička specifikacija:
| DS-2CD3656G2T-IZS |
| Kamera |
| Senzor | 1/2.7" Progressive Scan CMOS |
| Standard prijenosa | IP |
| Max. rezolucija | 4Mpx @2592 × 1944 |
| Osjetljivost | 0.003 Lux (boja, AGC UKLJUČENO), 0 Lux pri IR |
| Vrijeme otvaranja zatvarača | 1/3 s do 1/100,000 s |
| Način slow shutter | podržano |
| Objektiv | 2.7 - 13.5 mm |
| Kut snimanja (horizontalno) | horizontal FOV 101° do 31°, vertikal FOV 72.2° do 23.4°, dijagonal FOV 138.8° do 39.8° |
| Raspon podešavanja glave | Pan: 0° do 355°, Tilt: 0° do 75° |
| IR Osvjetljenje |
| IR Doseg | do 60m |
| Valna duljina IR | 850 nm |
| Kompresija slike |
| Video kompresija | - Glavni stream: H.265+/ H.265/ H.264+/H.264
- Podržani stream: H.265/H.264/MJPEG
|
| H.264 | Osnovni profil/ Glavni profil/ Visoki profil |
| H.264+ | Glavni stream |
| H.265 | Glavni profil |
| H.265+ | Glavni stream |
| Bitrate video | 32 ... 16384 kbit/s |
| Pametne funkcije |
| ROI | 1 fiksna regija za dva streama |
| DORI | D: 64 m, O: 25 m, R: 12 m, I: 6 m |
| Slika |
| Max. broj slika glavni stream | 30 sn/s @ 4Mpx |
| Funkcije slike | BLC, 3D-DNR, True-WDR, HLC, ROI, ACUSENS |
| Postavke slike | Zasićenje, ekspozicija, kontrast, oštrina, AGC, bijela ravnoteža |
| Dan/noć način | automatsko / ručno prebacivanje |
| Mreža |
| Mrežni interfejs | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Mrežni protokoli | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF |
| Odabrane funkcije | Anti-flicker, heartbeat, ogledalo, zaštita lozinkom, maskiranje privatnosti, vodeni žig |
| Istovremeno praćenje | do 6 kanala |
| Alarm poziv | Detekcija pokreta, video sabotaža, neovlašteno prijavljivanje |
| Broj korisnika / hostova | - do 32 korisnika
- 3 razine ovlaštenja: Administrator, Operater, Korisnik
|
| Klijentski softver | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podržani WEB preglednici | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Općenito |
| Napajanje | - 12 VDC
- PoE (802.3af, klasa 3)
|
| Potrošnja energije | - 12 VDC, 1.12 A, max. 13.5 W
- PoE: (802.3at, 42.5 V do 57 V), 0.5 A do 0.3 A, max. 15 W
|
| Materijal | Kompaktan, Aluminij |
| Klasa čvrstoće | IP67 |
| Temperatura rada / Dozvoljena vlažnost | - -30 °C do 50 °C
- <95% (bez kondenzacije)
|
| Dimenzije | 105 × 340.8 mm |
| Težina | 1,31kg |
| Jamstvo | 36 mjeseci |
