H155 koaksijalni kabel 100 m 8590-

Detaljan opis proizvoda

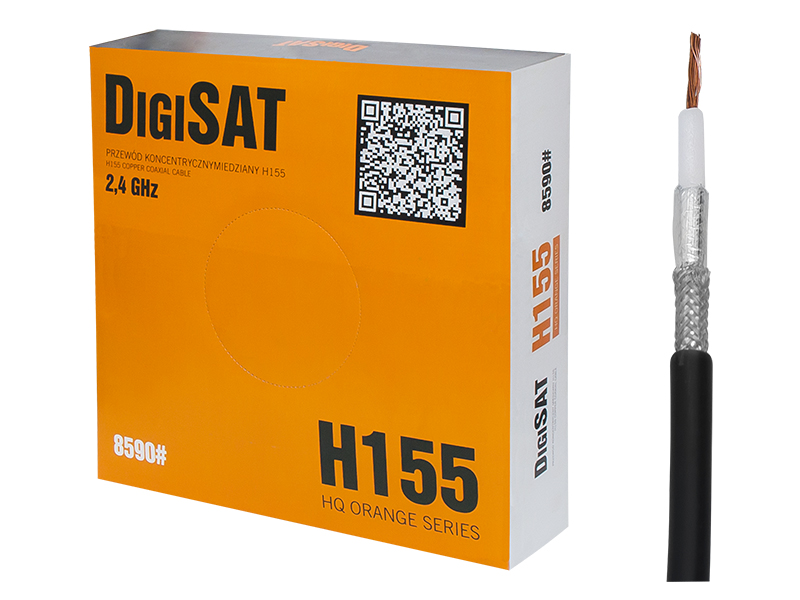

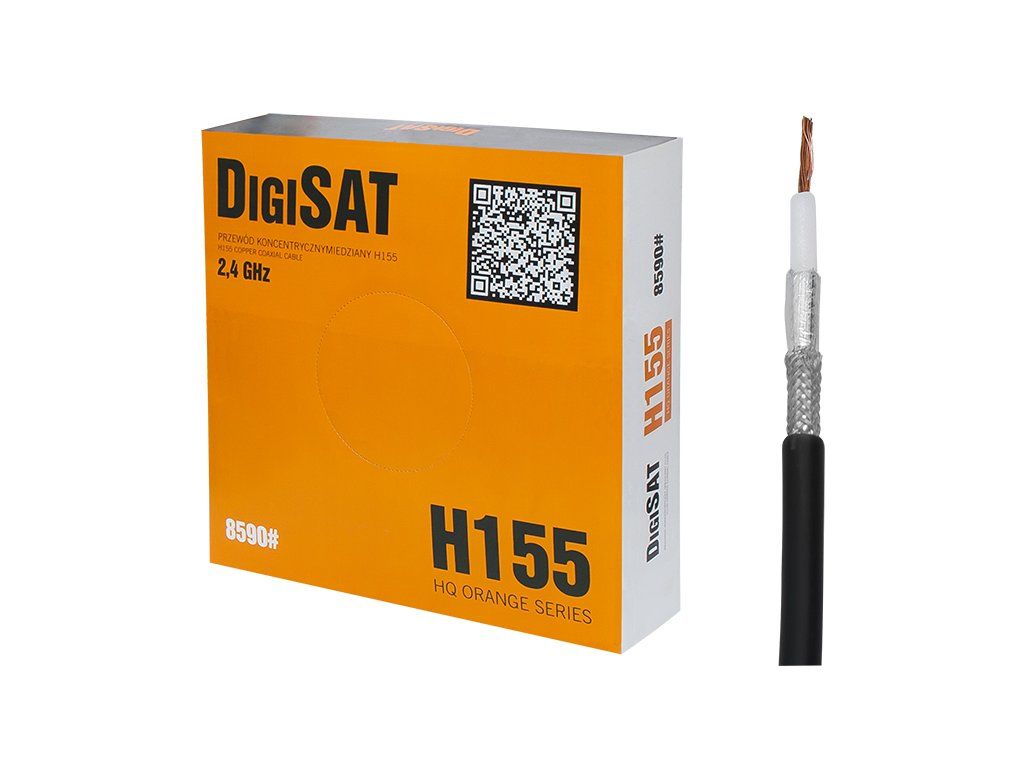

H155 koaksijalni kabel 100 m DigiSAT

H155 koaksijalni kabel DigiSAT namijenjen je pouzdanom prijenosu RF signala u instalacijama gdje je važna niska prigušenost i stabilne električne karakteristike. Kabel je prikladan za razne antenske i satelitske sustave, kao i za druge primjene koje koriste 50-ohmsku koaksijalnu infrastrukturu.

• Duljina role: 100 m
• Karakteristična impedancija: 50 ? ±2
• Vanjski plašt: PVC, crne boje
• Radni temperaturni raspon: od -40 °C do +80 °C

Glavne prednosti

Kabel je izrađen s čvrstom bakrenom izvedbom i učinkovitim zaslonom, što pomaže u očuvanju kvalitete signala u instalacijama. Zahvaljujući kompaktnoj konstrukciji i malom radijusu savijanja, lakše se ugrađuje u različitim uvjetima polaganja.

• Unutarnja žila: 19 x 0,28 mm
• Dielektrik od pjene
• Zaslon: pletenica od kalajisanih Cu vodiča 80 % + folija
• Vanjski promjer: 5,4 mm
• Prečnik izolacije: 3,9 mm
• Radijus savijanja: 35 mm

Primjena i kompatibilnost

Kabel je namijenjen za antenske i druge instalacije koje zahtijevaju koaksijalni kabel impedancije 50 ?. Može se koristiti u sustavima za prijem radijskog signala, satelitskim instalacijama i drugim RF vezama gdje je potrebna stabilna i kvalitetna prijenosna linija.

• Prikladno za antenske instalacije i prijam radijskog signala
• Može se koristiti u satelitskim i drugim RF sustavima
• Ugradnja u kućnim i tehničkim instalacijama s 50-ohmskim koaksijalnim priključcima

Tehnički podaci

Tehničke značajke kabela H155 DigiSAT definiraju pouzdan prijenos signala u širokom frekvencijskom području.

• Efektivni kapacitet: 82 pF/m pri 1 kHz
• Brzina širenja vala: 81 %
• Otpornost istosmjerne struje: 32 m?/m
• Prigušenje na 100 m: prosječno 3,0 dB
• Prigušenje pri 50 MHz: 6,5 dB/100 m
• Prigušenje pri 100 MHz: 9,3 dB/100 m
• Prigušenje pri 230 MHz: 14,1 dB/100 m
• Prigušenje pri 300 MHz: 16,3 dB/100 m
• Prigušenje pri 470 MHz: 16,9 dB/100 m
• Prigušenje pri 600 MHz: 18,2 dB/100 m
• Prigušenje pri 1000 MHz: 30,9 dB/100 m
• Prigušenje pri 1350 MHz: 35,9 dB/100 m
• Prigušenje pri 2150 MHz: 46,9 dB/100 m
