HDO-1F-EXT - Zaštita od prenapona za kabel 75 Ohm AHD / HD-CVI / HD-TVI - EWIMAR

Detaljan opis proizvoda

Karakteristika proizvoda

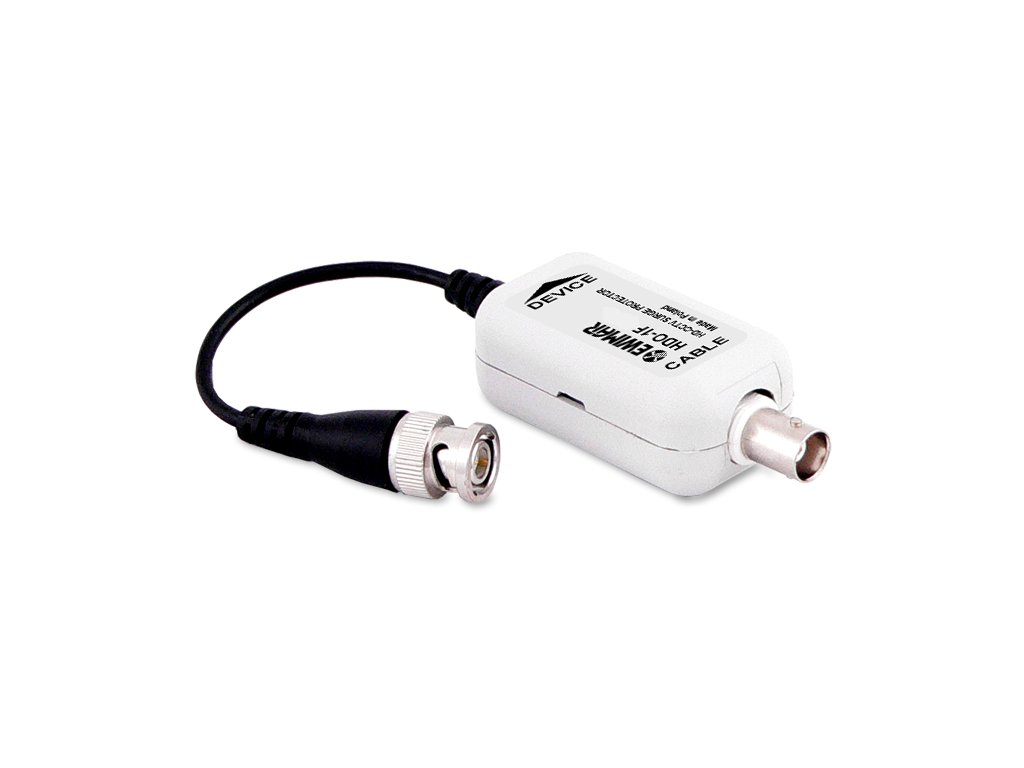

HDO-1F-EXT - Oprema za zaštitu od prenapona kabela 75 Ohm AHD / HD-CVI / HD-TVI

• Impedancija 75 Ohm
• Ulazni konektor (Linija): BNC utičnica
• Izlazni konektor (Uređaj): Kabela s muškim BNC konektorom
• Prijenosno pojas 100 MHz
• Attenuacija 0,05dB
• Zaštita od prenapona 3:
  • Udarna zaštita
  • Plinski zaštitni element
  • Transil
  • MOSFET osigurač
• Zaštita linija-zem Plinski zaštitni element: 90V, 2x10kA @ 8/20uS
• Zaštita linija-linija Zaštitni most: 6V, 15A @ 8/20uS
• Maksimalna razina prenapona 4kV
• Kapacitet zaštitnog kruga 1~2pF
• Radna temperatura -40C do +60C

Opis proizvoda

Jednokanalska zaštita HDO-1F-EXT je visoko kvalitetna oprema koja se koristi za kabel 75 Ohm, namijenjena za CCTV uređaje (AHD, HD-CVI, HD-TVI). Upotreba osigurača proizvedenih u MOSFET tehnologiji osigurava brzinu djelovanja i sigurnost cijelog sustava. Uređaj koristi 3 zaštitna stupnja koja rade u ispravnom redoslijedu tijekom munje ili drugih izvora prenapona, kako visoke tako i niske razine. Velika prednost zaštite je vrlo niska kapacitet kruga (1~2pF), zbog čega zaštita ima minimalan utjecaj na prijenos signala u pojasu 0 ~ 100MHz.


Dimenzije

86mm x 24mm x 31mm (bez kabela)
