HDT-1F-EXT - UTP Konverter - BNC s prenaponskom zaštitom - EWIMAR

Detaljan opis proizvoda

Karakteristika proizvoda

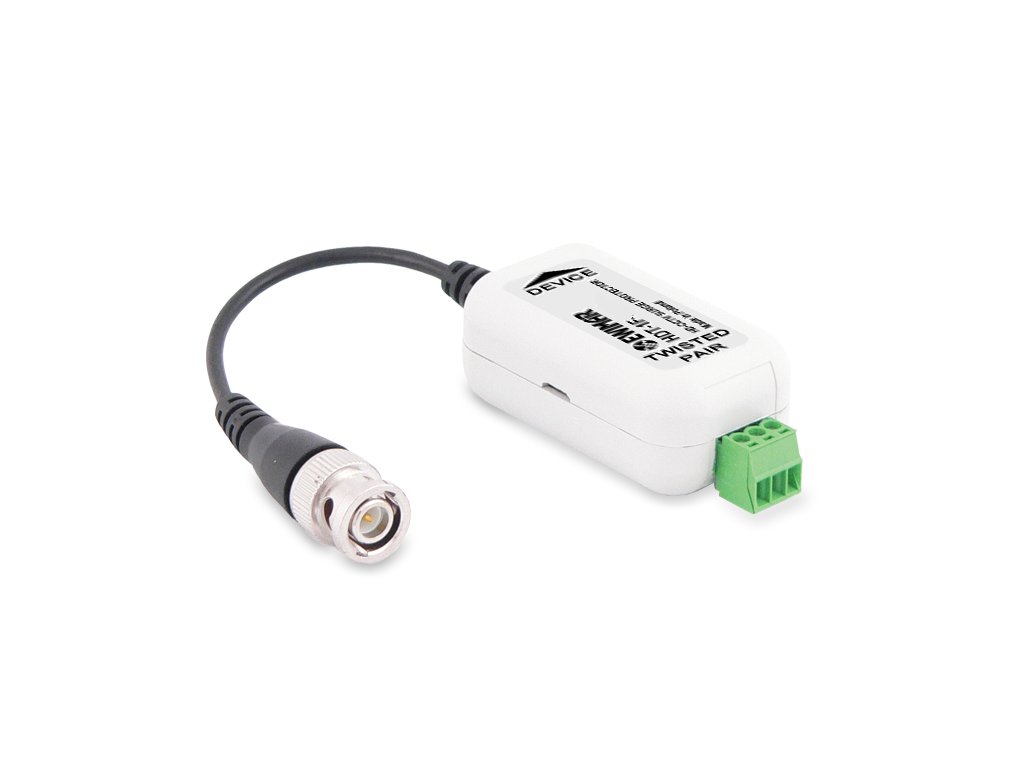

HDT-1F-EXT - UTP - BNC konverter s zaštitom od prenapona

• Impedancija UTP zavojnice: 75 Ohm
• Impedancija BNC: 100 Ohm
• Ulazni konektor (UTP): Odvojiva terminalna blok

• Izlazni konektor (Uređaj): Kabel s muškim BNC konektorom
• Prijenosni pojas 42 MHz
• Gubitak 0,2dB
• Zaštita od prenapona 3:
  • Iskrilište
  • Plinska zaštita
  • Transil
  • MOSFET osigurač
• Domet prijenosa AHD (maks):
  • 720p - 320m

  • 960p - 250m
• Domet prijenosa HD-CVI (maks):
  • 720p - 450m

  • 1080p - 250m
• Domet prijenosa HD-TVI (maks):

  • 960p - 250m

  • 1080p - 250m
• Maksimalna razina prenapona 4kV
• Kapacitet zaštitnog kruga 4pF
• Radna temperatura -40C do 60C

Opis proizvoda

Konverter s zaštitom od prenapona HDT-1F-EXT temelji se na transformatoru s amorfnim jezgrom, koji prilagođava impedanciju UTP zavojnice koaksijalnom kabelu. Namijenjen je za prijenos visokofrekventnih signala koji se koriste za prijenos videa prema standardima AHD, HD-CVI, HD-TVI. U konverteru korišteni transformator s amorfnim jezgrom omogućuje prijenos signala do 42MHz zahvaljujući linearnoj karakteristici. HDT-1F-EXT ima brzu zaštitu od prenapona izvedenu u MOSFET tehnologiji. Potrebno je imati na umu da je glavni faktor koji određuje domet prijenosa kvaliteta samih kablova.

Dimenzije

82mm x 24mm x 31mm (bez kabela)
