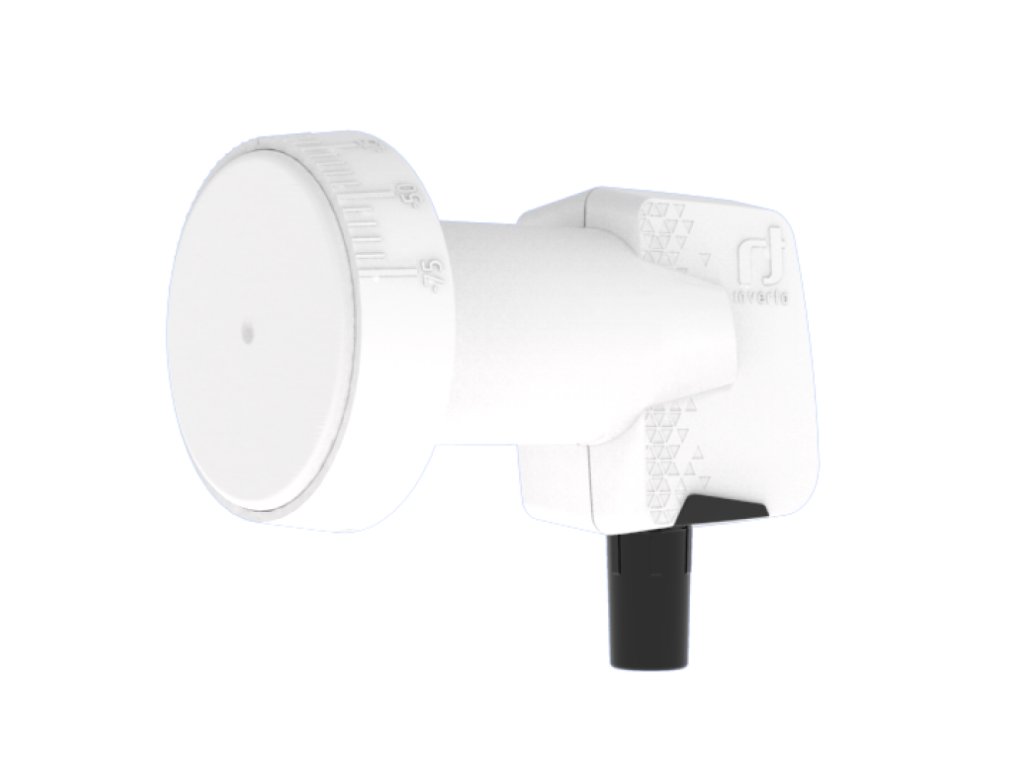

INVERTO Home Pro konverter

Product detailed description

Raspon ulaznih frekvencija: 10,7 GHz - 12,75 GHz Raspon izlaznih frekvencija: 950 MHz - 2150 MHz Frekvencija niskog LO: 9,75 GHz Frekvencija visokog LO: 10,6 GHz Šum: 0,3 dB tip. (0,7 dB maks.) Točnost LO frekvencije pri 25 °C: maks. +/- 500 kH Faza šuma LO pri 10 kHz: maks. +/- 1,0 MHz Konverzijski dobitak: 55 dB min. Rippl dobitak (iznad pojasa od 26 MHz): +/- 0,75 dB Varijabilnost dobitka (u punom rasponu): +/- 4 dB Odbijanje slike: 40 dB min. Intermodulacija 3. reda - ICP3: 10 dBm min. Točka kompresije 1 dB (@ izlaz): 0 dBm min. Križna polarizacijska izolacija: 22 dB min. Kontrolni signal Ca (V): 11,0 V - 14,0 V Kontrolni signal Cb (H): 16,0 V - 20,0 V Kontrolni signal Cc (prebacivanje pojasa): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp Izlaz VSWR: 2,5: 1 Unutar pojasa razina buke: -60 dBm maks. Trenutna potrošnja: 95 mA Radna temperatura: -30 st. C + 60st. C Izlazna impedancija: 75 Ohm Tip izlaznog konektora: Tip F (ženski) Omjer F / D tanjura: 0,6 Težina: 136 g
Raspon ulaznih frekvencija: 10,7 GHz - 12,75 GHz
Raspon izlaznih frekvencija: 950 MHz - 2150 MHz
Frekvencija niskog LO: 9,75 GHz
Frekvencija visokog LO: 10,6 GHz
Šum: 0,3 dB tip. (0,7 dB maks.)
Točnost LO frekvencije pri 25 °C: maks. +/- 500 kH
Faza šuma LO pri 10 kHz: maks. +/- 1,0 MHz
Konverzijski dobitak: 55 dB min.
Rippl dobitak (iznad pojasa od 26 MHz): +/- 0,75 dB
Varijabilnost dobitka (u punom rasponu): +/- 4 dB
Odbijanje slike: 40 dB min.
Intermodulacija 3. reda - ICP3: 10 dBm min.
Točka kompresije 1 dB (@ izlaz): 0 dBm min.
Križna polarizacijska izolacija: 22 dB min.
Kontrolni signal Ca (V): 11,0 V - 14,0 V
Kontrolni signal Cb (H): 16,0 V - 20,0 V
Kontrolni signal Cc (prebacivanje pojasa): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp
Izlaz VSWR: 2,5: 1
Unutar pojasa razina buke: -60 dBm maks.
Trenutna potrošnja: 95 mA
Radna temperatura: -30 st. C + 60st. C
Izlazna impedancija: 75 Ohm
Tip izlaznog konektora: Tip F (ženski)
Omjer F / D tanjura: 0,6
Težina: 136 g
