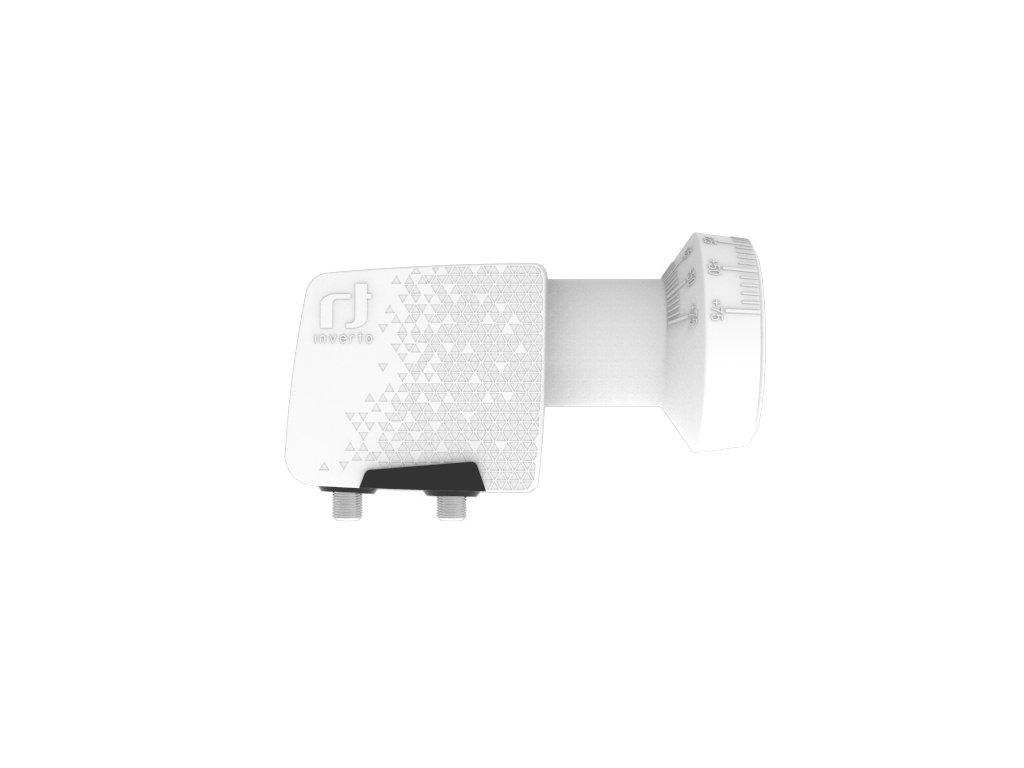

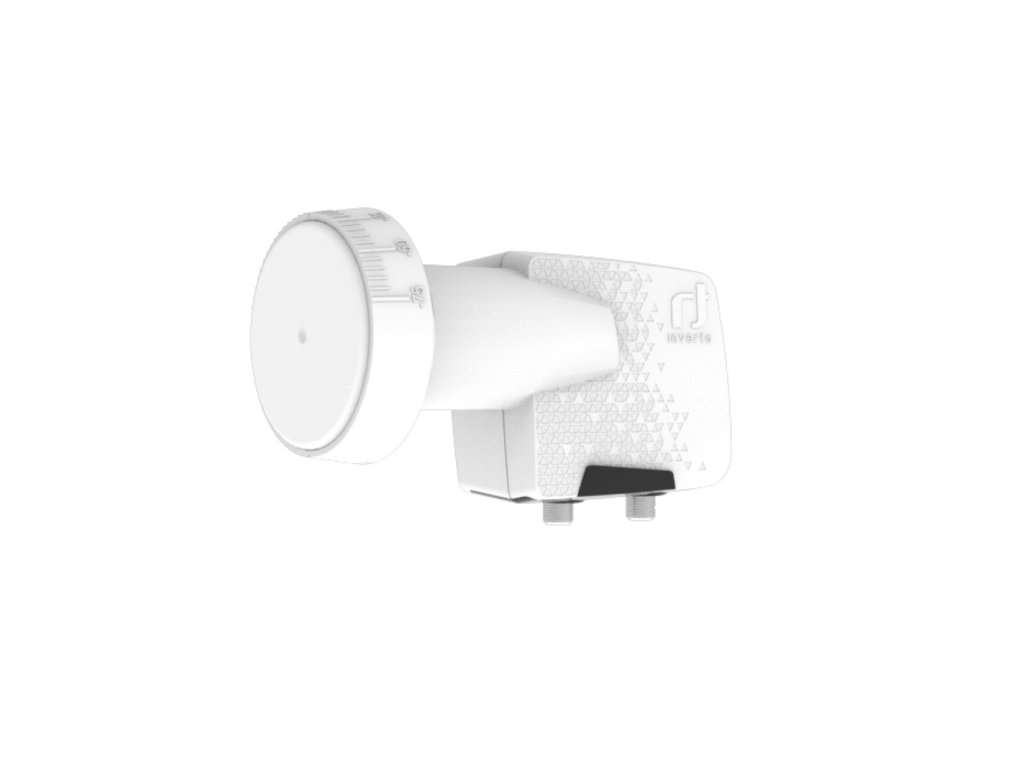

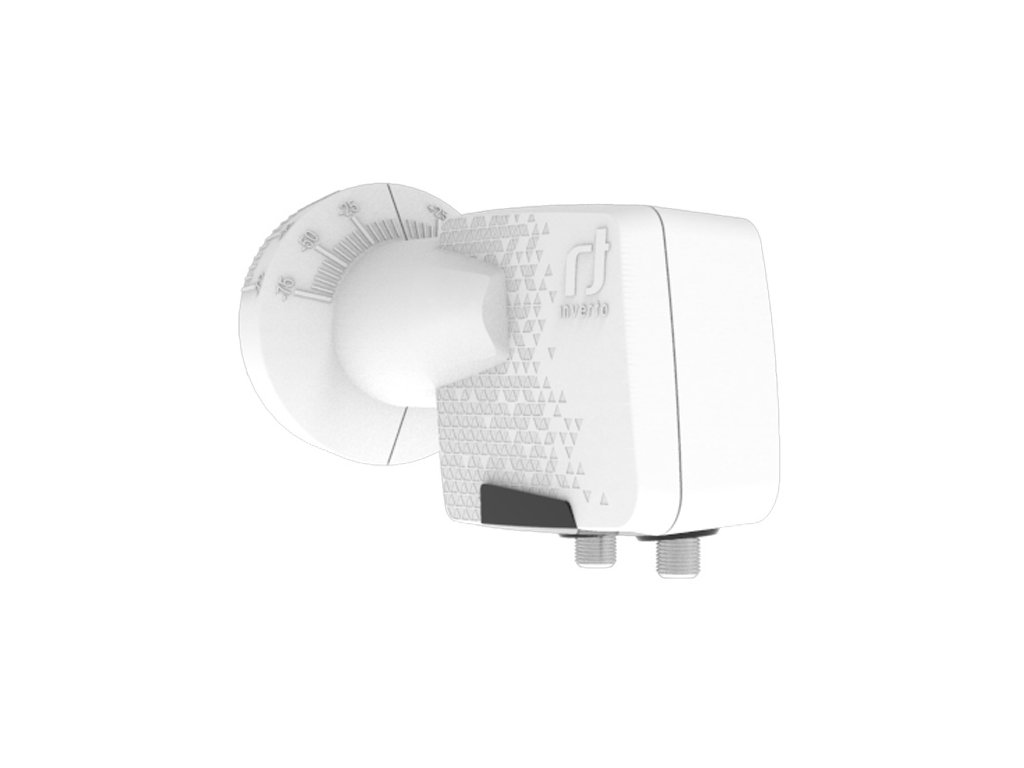

Konverter Twin INVERTO Home Pro

Detaljan opis proizvoda

Raspon ulazne frekvencije: 10,7 GHz ~ 12,75 GHz Raspon izlazne frekvencije: 950 MHz ~ 2150 MHz Niska frekvencija LO: 9,75 GHz Visoka frekvencija LO: 10,6 GHz Šum: 0,3 dB tip. (0,7 dB maks.) Točnost frekvencije LO na 25 °C: Maks. ± 500 kHz Pomiak temperature LO: maks. ± 1,0 MHz Faza šuma LO na 10 kHz: -80 dBc / Hz maks. Konverzija dobitka: 55 dB min. Razlika dobiti (u punoj širini pojasa): ± 4 dB Potiskivanje slike: 40 dB min. Intermodulacija 3. reda - ICP3: 10 dBm min. Točka kompresije 1 dB (@ izlaz): 0 dBm min. Križna izolacija polarizacije: 22 dB tip. Kontrolni signal Ca (V): 11,0 V ~ 14,0 V Upravljački signal Cb (H): 16,0 V ~ 20,0 V Upravljački signal Cc (prebacivanje pojasa): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V vrh-vrh Izlazni VSWR: 2,5: 1 Pod pojasa razina: -60 dBm maks. Trenutačna potrošnja: maks. 120 mA @ 11 VDC ~ 20 VDC Radna temperatura: -30 °C ~ + 60 °C Izlazna impedancija: 75 Ohm Tip izlaznog konektora: Tip F (ženski) Odnos F / D antene: 0.6 Težina: 218g
Raspon ulazne frekvencije: 10,7 GHz ~ 12,75 GHz
Raspon izlazne frekvencije: 950 MHz ~ 2150 MHz
Niska frekvencija LO: 9,75 GHz
Visoka frekvencija LO: 10,6 GHz
Šum: 0,3 dB tip. (0,7 dB maks.)
Točnost frekvencije LO na 25 °C: Maks. ± 500 kHz
Pomiak temperature LO: maks. ± 1,0 MHz
Faza šuma LO na 10 kHz: -80 dBc / Hz maks.
Konverzija dobitka: 55 dB min.
Razlika dobiti (u punoj širini pojasa): ± 4 dB
Potiskivanje slike: 40 dB min.
Intermodulacija 3. reda - ICP3: 10 dBm min.
Točka kompresije 1 dB (@ izlaz): 0 dBm min.
Križna izolacija polarizacije: 22 dB tip.
Kontrolni signal Ca (V): 11,0 V ~ 14,0 V
Upravljački signal Cb (H): 16,0 V ~ 20,0 V
Upravljački signal Cc (prebacivanje pojasa): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V vrh-vrh
Izlazni VSWR: 2,5: 1
Pod pojasa razina: -60 dBm maks.
Trenutačna potrošnja: maks. 120 mA @ 11 VDC ~ 20 VDC
Radna temperatura: -30 °C ~ + 60 °C
Izlazna impedancija: 75 Ohm
Tip izlaznog konektora: Tip F (ženski)
Odnos F / D antene: 0.6
Težina: 218g
