LHD-16R-EXT-FPS - 16-kanalna zaštita od prenapona za video signal s BNC-UTP transformatorom i distribucijom napajanja - EWIMAR

Product detailed description

Karakteristika proizvoda

LHD-16R-EXT-FPS - uređaj za zaštitu od prenapona s 16 kanala za video linije s BNC-UTP transformatorom i distribucijom napajanja - EWIMAR

• Broj video kanala: 16

• Kućište: RACK panel
• Impedancija: 75 Ohm
• Ulazni kabel: koaksijalni/UTP
• Izlazni priključak (Uređaj): BNC utičnica
• Distribucija napajanja: 16 kanala
• Prenosni pojas: 100 MHz
• Attenuacija: 0,2dB
• Distribucija napajanja: 16 kanala napajanja 12V
• Zaštita od prenapona 3:
  • Munja zaštićivač
  • Plinski zaštitnik
  • Transil
  • MOSFET osigurač
• Zaštita linije-zemlja Plinski zaštitnik: 90V, 2x10kA @ 8/20uS
• Zaštita linija-linija Zaštitni most: 6V, 15A @ 8/20uS
• Maksimalna razina prenapona 4kV
• Kapacitet zaštitnog kruga: ne više od 4pF
• Radna temperatura: -40 C ~ 60 C

Opis proizvoda

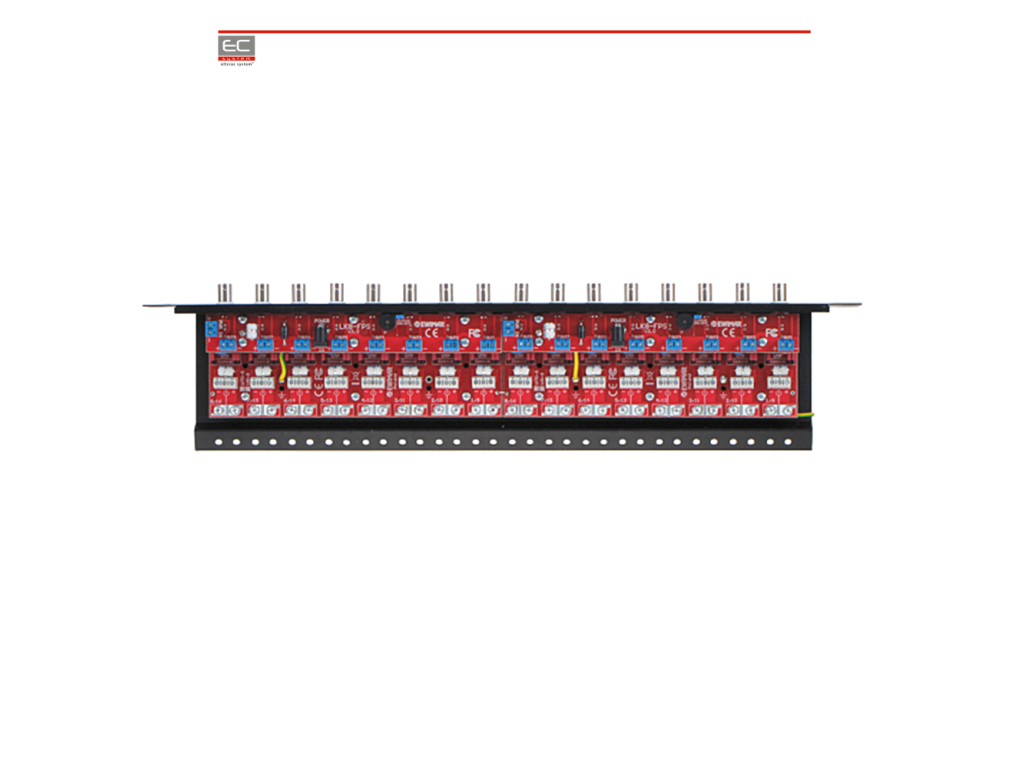

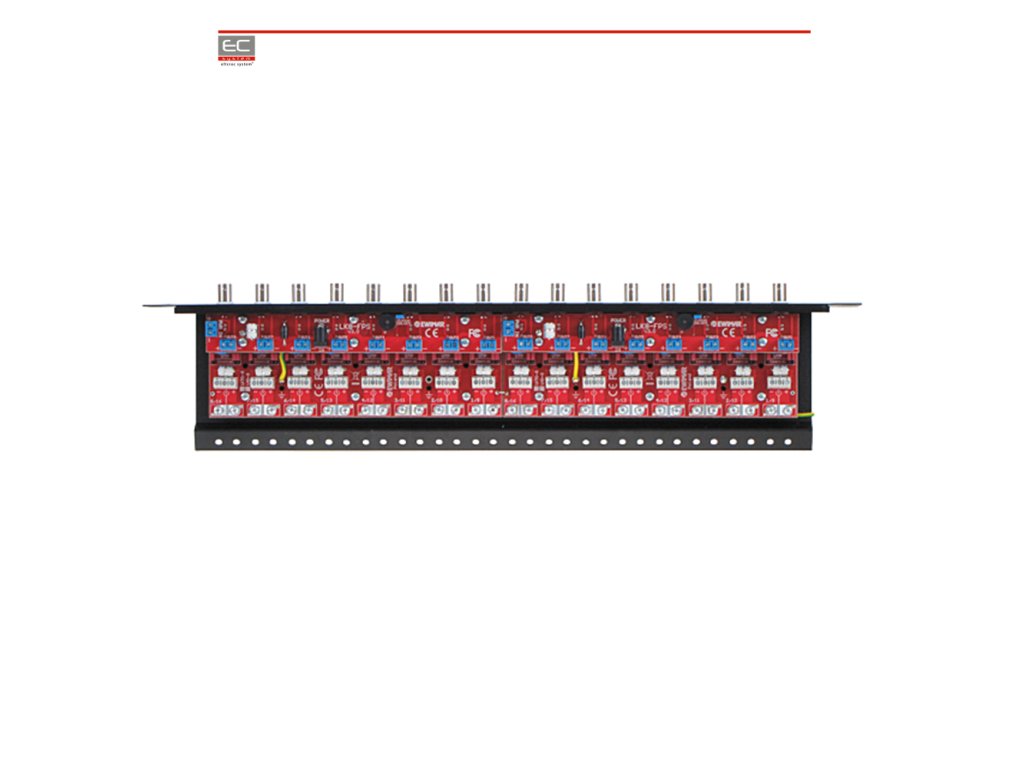

LHD-16R-EXT-FPS je dizajniran za 16 kanala kao spojni panel za ugradnju u RACK 19'' ormara. Uređaj je dodatno proširen funkcijama distribucije napajanja FPS. Panel kombinira funkcije zaštite, distribucije napajanja, organizacije i stabilizacije povezivanja u CCTV sustavima visoke razlučivosti. Panel je dizajniran za uređaje koji rade u standardima AHD, HD-CVI, HD-TVI i Turbo HD.

Zaštita je univerzalna za koaksijalne i UTP kabele. Ovisno o potrebama, svaki kanal može biti namijenjen za UTP par žica ili za koaksijalni kabel. Postavljanje uređaja provodi se odgovarajućim premještanjem mostova u položaj "Koaksijalni" ili "UTP". To je izvrsno rješenje za instalacije gdje se koriste različite vrste kabela u različitim količinama.

Ugrađeni distributer napajanja kamera FPS - može neovisno napajati do 16 kamera, modul je opremljen zaštitom od kratkog spoja ili prenapona. Modul je opremljen svjetlosnim pokazivačem napona i akustičnim indikatorom kratkog spoja. Velika prednost patch panela je vrlo niska kapacitet kruga (2~4pF), zbog čega zaštita ima minimalni utjecaj na prijenos signala od 0 ~ 100MHz, što je vrlo važno za složene signale AHD, HD-CVI i HD-TVI, jer ne uzrokuje velike atenuacije.

Dimenzije

1U RACK 19'' - 42 x 482 x 115mm
