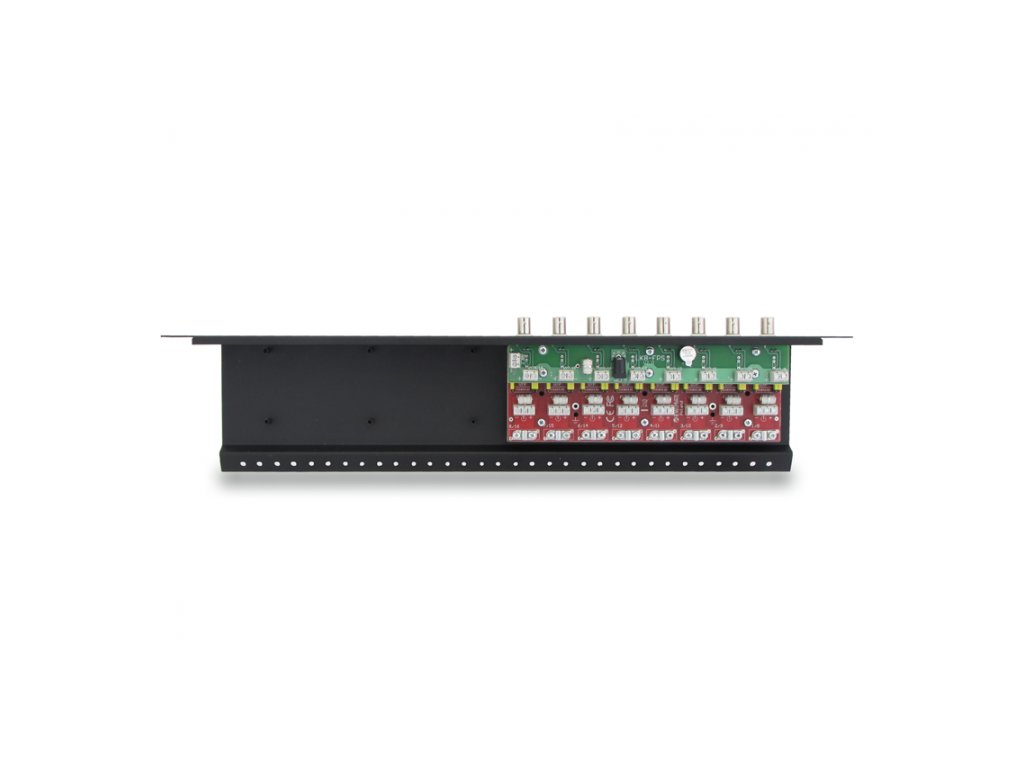

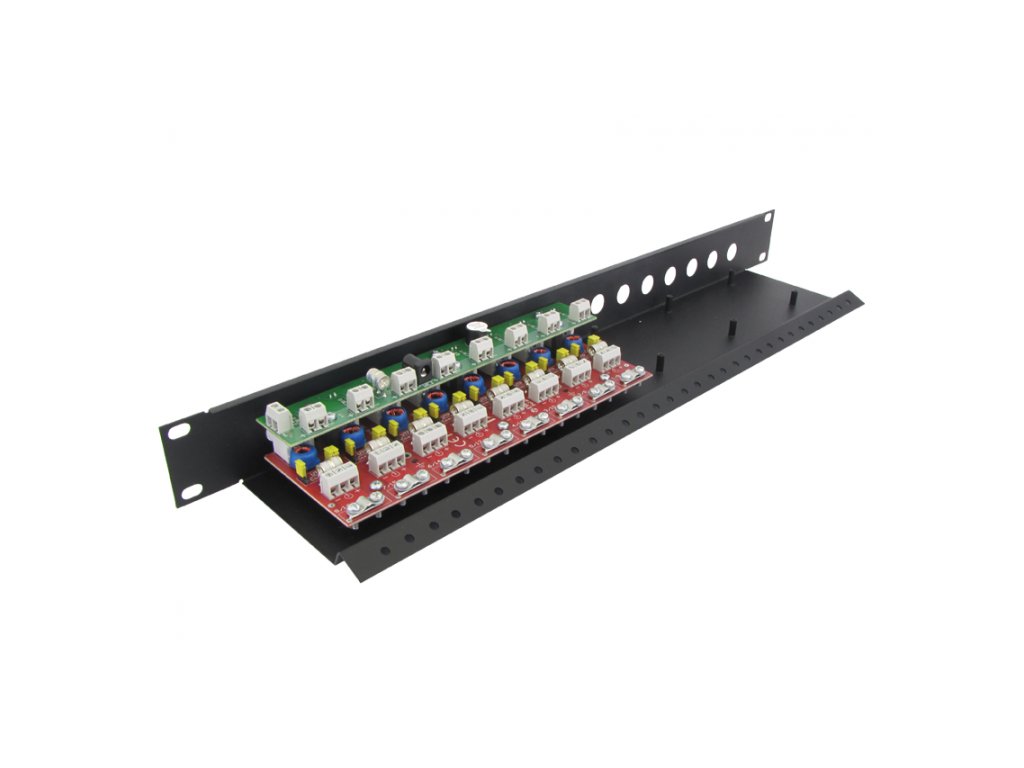

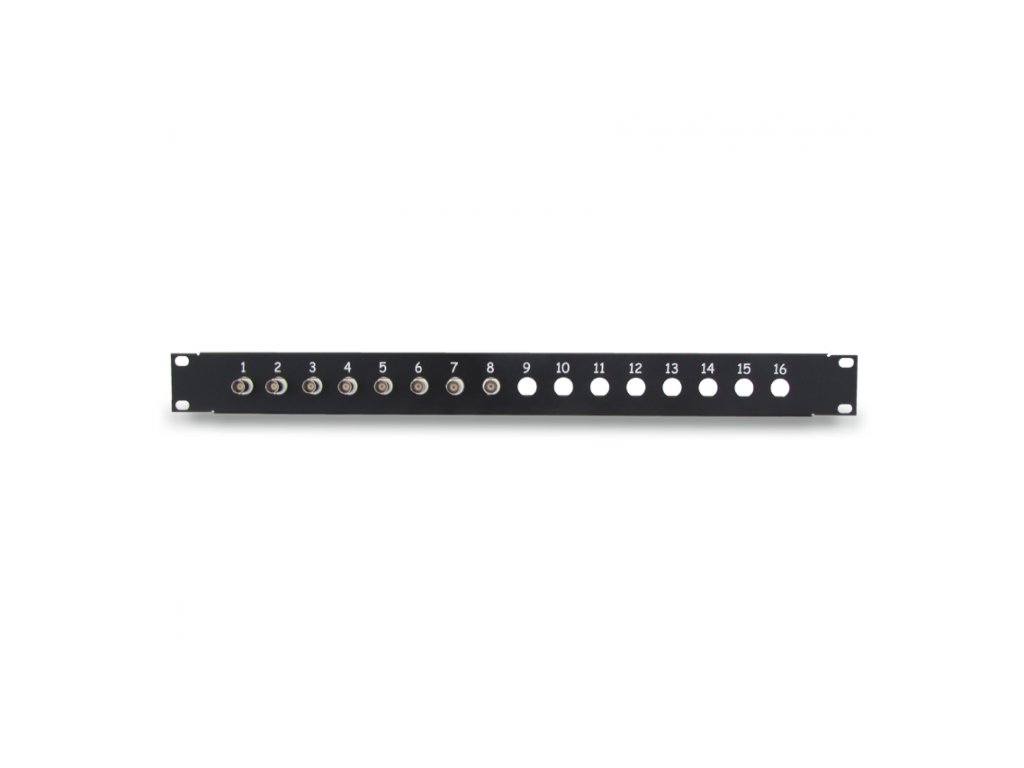

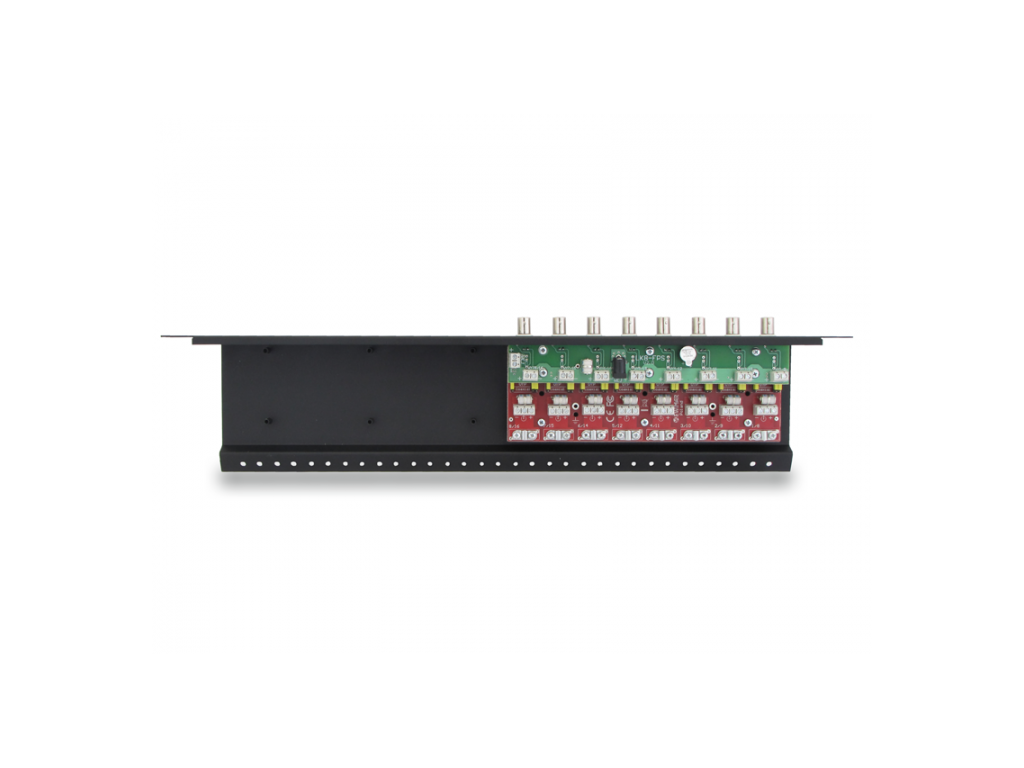

LHD-8R-EXT-FPS - 8-kanalna zaštita od prenapona za video putanju s BNC-UTP transformatorom i distribucijom napajanja - EWIMAR

Product detailed description

Karakteristika proizvoda

LHD-8R-EXT-FPS - 8-kanalna zaštita od prenapona video puta s transformatorom BNC-UTP i distribucijom napajanja - EWIMAR

• Broj video kanala: 8

• Ormar: RACK panel
• Impedancija: 75 Ohm
• Ulazni kabel: koaksijalni/UTP
• Izlazni konektor (uređaj): BNC utičnica
• Prenosni pojas: 100 MHz
• Attenuacija: 0,4dB
• Distribucija napajanja: 8 kanala napajanja 12V
• Zaštita od prenapona 3:
  • Iskrasti
  • Plinski zaštitnik
  • Transil
  • MOSFET osigurač
• Zaštita linija-zemlja Plinski zaštitnik: 90V, 2x10kA @ 8/20uS
• Zaštita linija-linija Zaštitni most: 6V, 15A @ 8/20uS
• Maksimalna razina prenapona 4kV
• Kapacitet zaštitnog kruga: ne više od 4pF
• Radna temperatura: -40 C ~ 60 C

Opis proizvoda

LHD-8R-EXT-FPS je 8-kanalni zaštitni panel proširenog s distribucijom napajanja FPS. Panel spaja funkcije zaštite, distribucije napajanja, organizacije i stabilizacije veze u CCTV sustavima visoke razlučivosti. Panel je dizajniran za uređaje koji rade u standardu AHD, HD-CVI, HD-TVI i Turbo HD.

Zaštita je univerzalna za koaksijalne kabele i UTP. Ovisno o potrebi, svaki kanal može biti namijenjen za uvrnuti par UTP ili za koaksijalni kabel. Postavljanje uređaja se vrši pravilnim postavljanjem preklopnika u položaj "Coaxial" ili "UTP". To je odlično rješenje za instalacije u kojima se koriste različite vrste kablova u različitim količinama.

Ugrađeni distributer napajanja kamera FPS - može neovisno napajati do 16 kamera, modul je opremljen zaštitom od kratkog spoja ili prenapona. Modul je opremljen indikatorom napona i zvučnim indikatorom kratkog spoja. Velika prednost patch panela je vrlo niska kapacitet kruga (2~4pF), zbog čega zaštita ima minimalni utjecaj na prijenos signala od 0 ~ 100MHz, što je za složene signale AHD, HD-CVI i HD-TVI vrlo važno, jer ne uzrokuje velike gubitke.

Način instalacije na primjeru LHD-16R-EXT:

Dimenzije

1U RACK 19'' - 42 x 482 x 115mm
