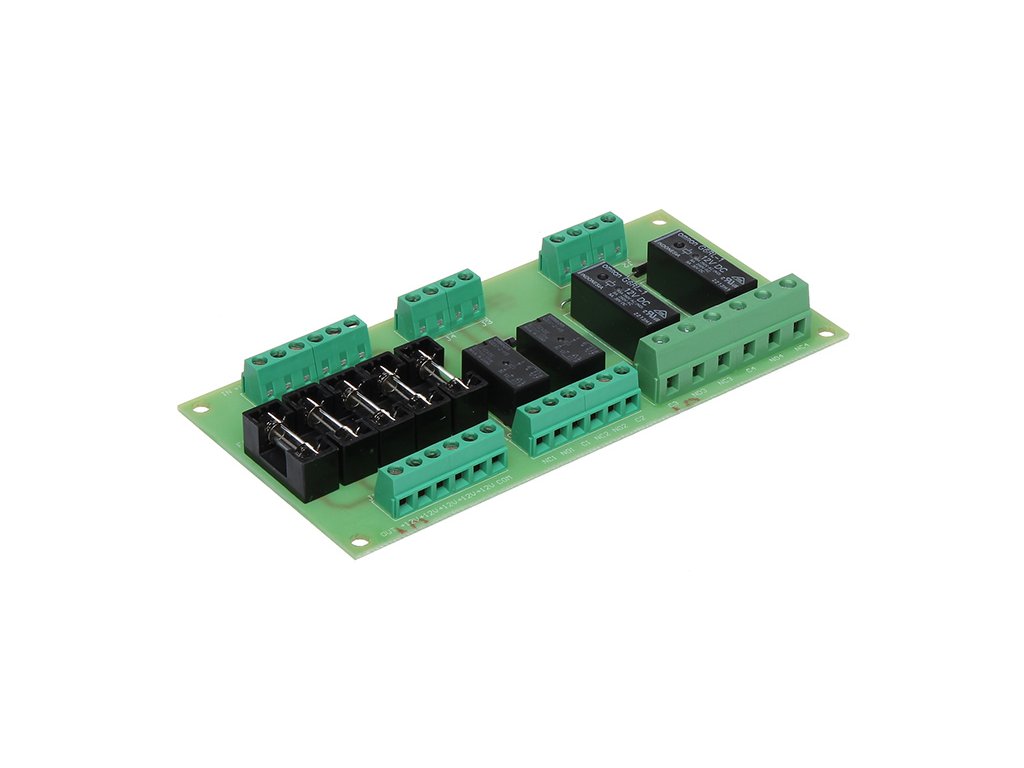

MP-1 - Modul izlaznih releja - SATEL

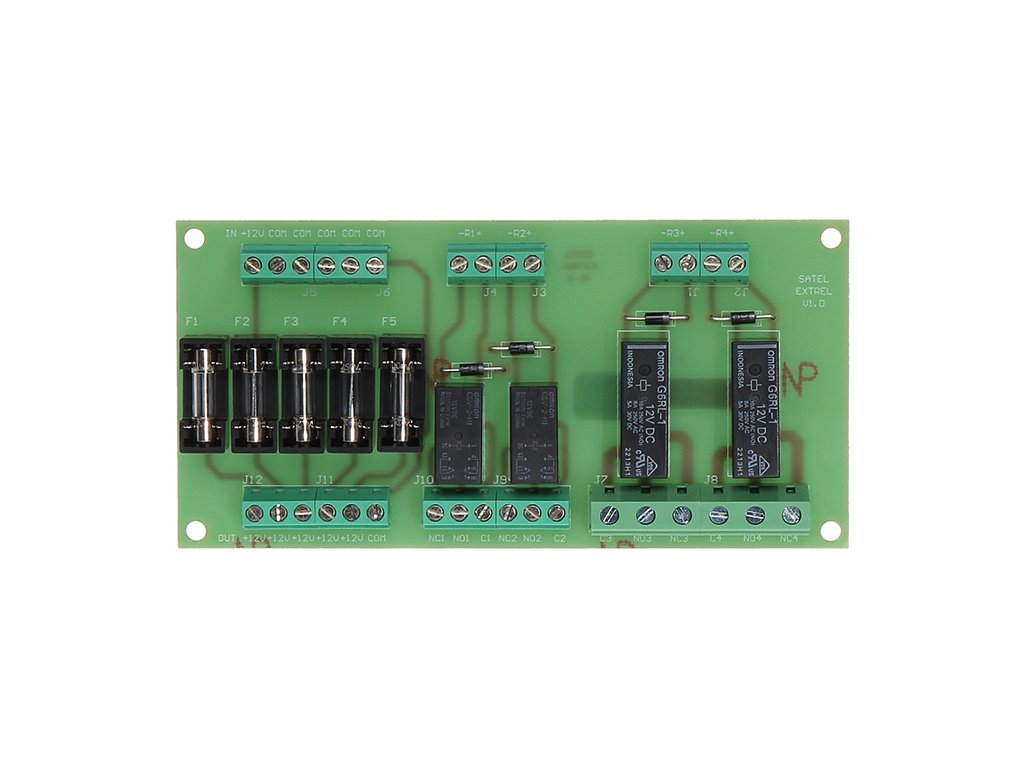

Modul releja je univerzalni uređaj namijenjen korištenju u niskonaponskim instalacijama, prvenstveno u alarmnim sustavima. Funkcija upravljanja ostvaruje se putem naponskih signala dostavljenih na upravljačke ulaze, koji uzrokuju prebacivanje kontakata releja i mogu biti zatvoreni ili otvoreni. MP-1 je opremljen 4 elektromagnetskim relejima upravljanim naponom 12 V DC i 5 osiguračima povezanim serijski u krugovima izlaznog napona, koji obavljaju funkciju zaštite od preopterećenja priključenih uređaja. Uređaj omogućuje ostvarenje funkcije upravljanja električnim uređajima s velikom potrošnjom struje (releji R1 i R2 do 4 A; R3 i R4 do 8 A) i napaja se istosmjernom i izmjeničnom strujom (releji R1 i R2 do 48 V AC/DC; R3 i R4 do 400 V AC / 250 V DC).



Suradnja s:

• bilo kojim alarmnim centrima, npr. CA-5, CA-6, CA-10, CA-64, INTEGRA, VERSA
• modulima opremljenim OC izlazima, npr. GSM-4 ili ETHM-2

• Napajanje (±15%):12 V DC
• Dimenzije elektroničke ploče: 140 x 68 mm
• Temperaturni raspon rada: -10…+55 °C
• Težina: 106 g
