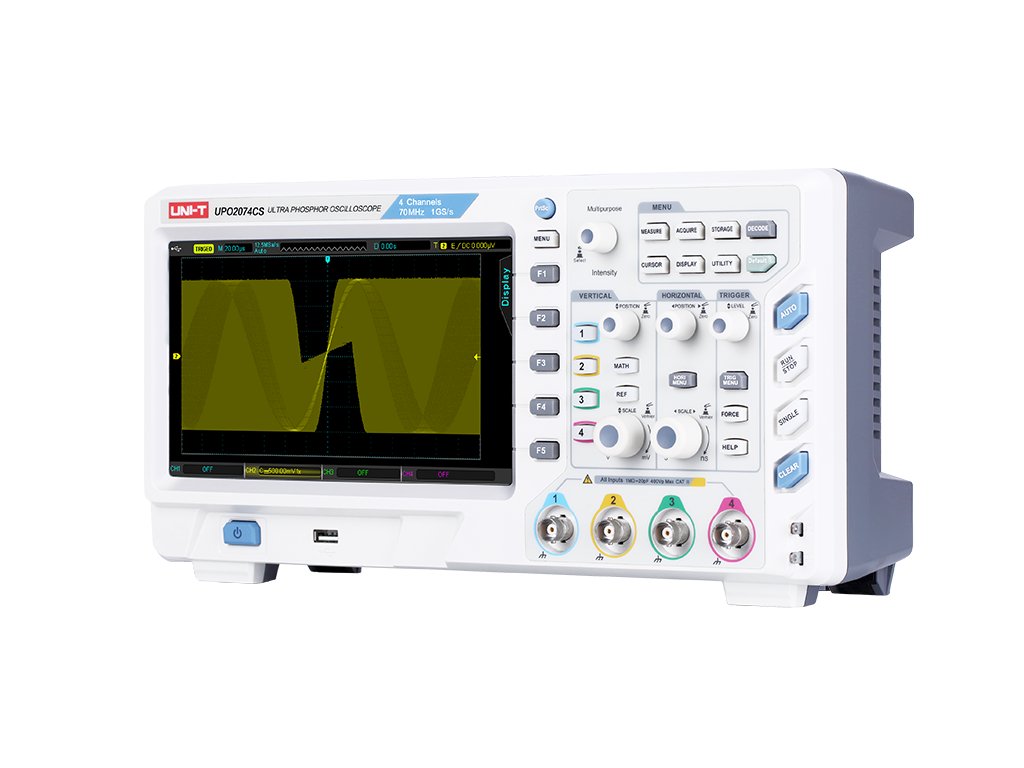

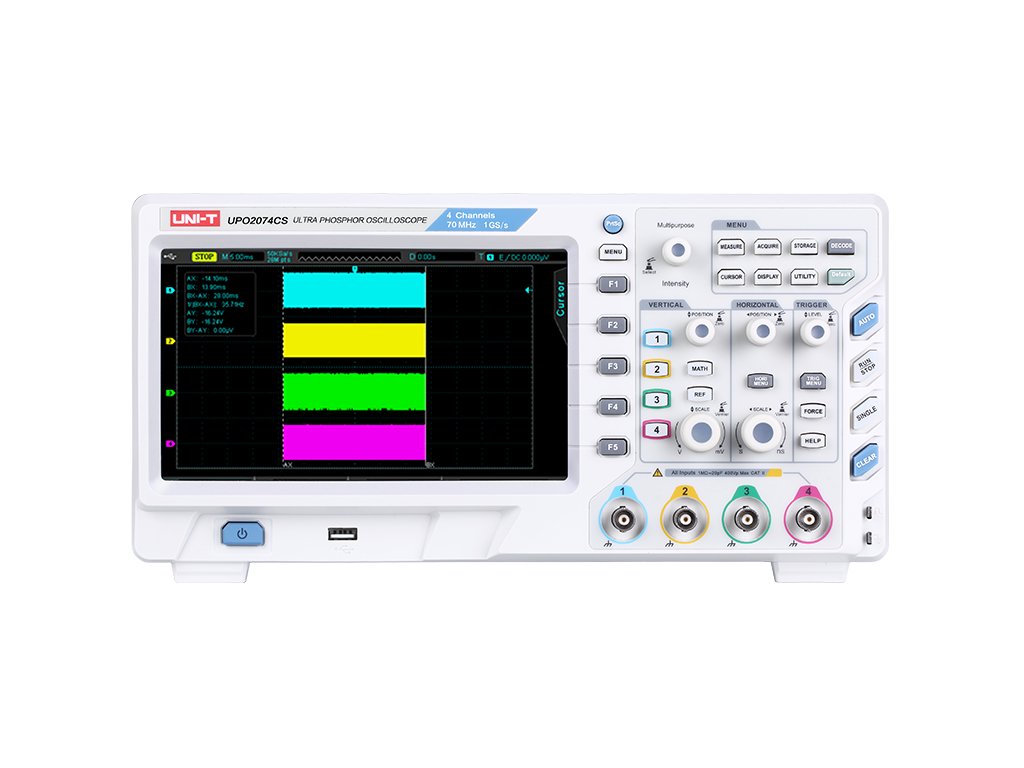

Osciloskop Uni-T UPO2074CS s Ultra PHOSPHOR zaslonom

Product detailed description

Digitalni osciloskopi serije UPO2000CS temelje se na jedinstvenoj Ultra Phosphor tehnologiji. UPO2074CS je višenamjenski, visokoučinkoviti i jednostavni uređaj za korištenje s izvrsnim tehničkim parametrima. Idealna kombinacija više funkcija u jednom uređaju može pomoći korisnicima da brzo obave složena ispitivanja.

Osciloskop UNI-T UPO2074CS široko je korišten univerzalni mjerni instrument koji omogućuje korisnicima prikaz valnih oblika, prenapona, kvarova koji se javljaju u obliku vrhova itd. Digitalni osciloskop pretvara ulazni analogni signal u digitalni oblik. Ti se podaci potom pretvaraju za prezentaciju i eventualnu analizu u digitalnim sustavima.

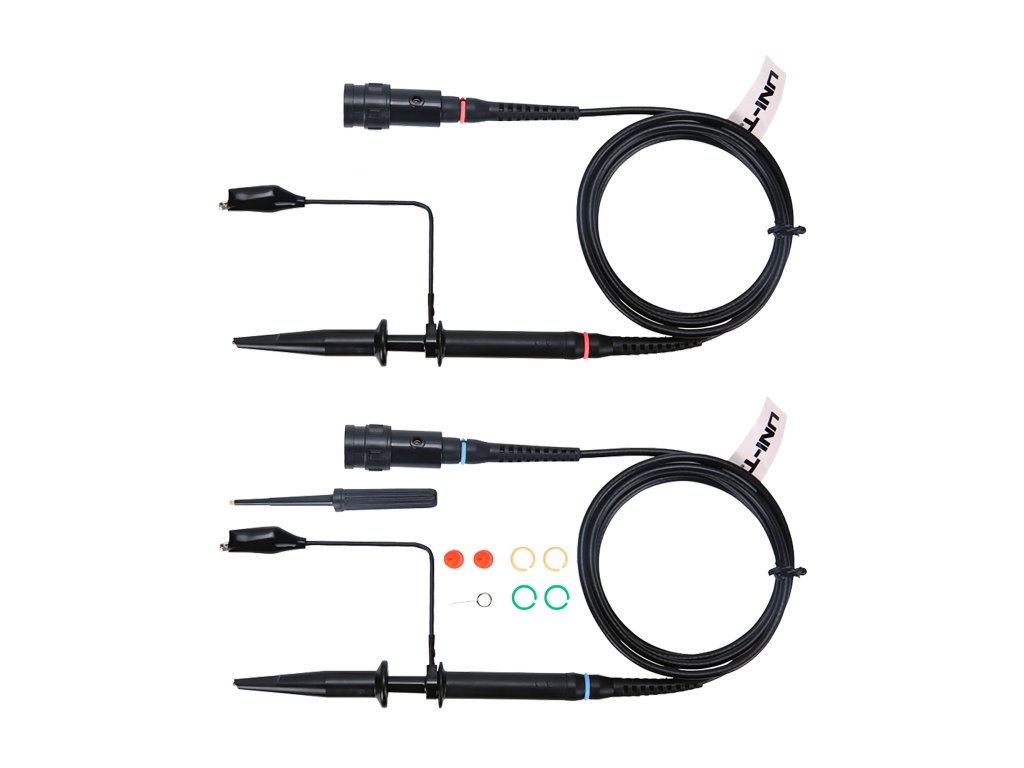

Četverokanalni osciloskop UNI-T UPO2074CS s frekvencijskim odzivom od 70 MHz odlikuje se visokim naponom ubrzanja elektronske zrake, što omogućuje dobru kvalitetu i oštrinu slike. Sonde osciloskopa imaju kratko vrijeme uspona i izdržavaju visoke napone.

Serija UPO2000CS dizajnirana je kako bi zadovoljila najzahtjevnija tržišta osciloskopa, uključujući komunikacijsko, poluvodičko, računalno, zrakoplovno, obrambeno, mjerno, industrijsko ili potrošačko.

GLAVNI PARAMETRI
Analogna širina pojasa: 70 MHz
Broj kanala: 4
Frekvencija uzorkovanja: 1 GS/s
Dubina memorije: 28 kpts / 280 kpts / 2,8 Mpts / 28 Mpts (po kanalu)
Brzina skeniranja oblika vala: 50 000 wfms/s
Vremenska osnova: 5 ns/div ~ 50 s/div
Ulazna impedancija: 1 MOhm±2% pri kapacitetu 20 pF±3 pF
Osjetljivost vertikalnog odstupanja: 1 mV/div ~ 20 V/div (1 MOhm)
Snimanje oblika vala (1 kanal): Max. 65 000 slika
Načini pokretanja: Rub, širina impulsa, nagib, video
Operacije s valnim oblicima: A+B, A-B, AxB, A/B, FFT, logičke operacije
Automatsko mjerenje 34 parametara: Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase
Broj istovremeno prikazanih rezultata: 5
Statistika mjerenja: Prosjek, Max, Min, broj mjerenja
Frekvencijski prozor: 6 bita

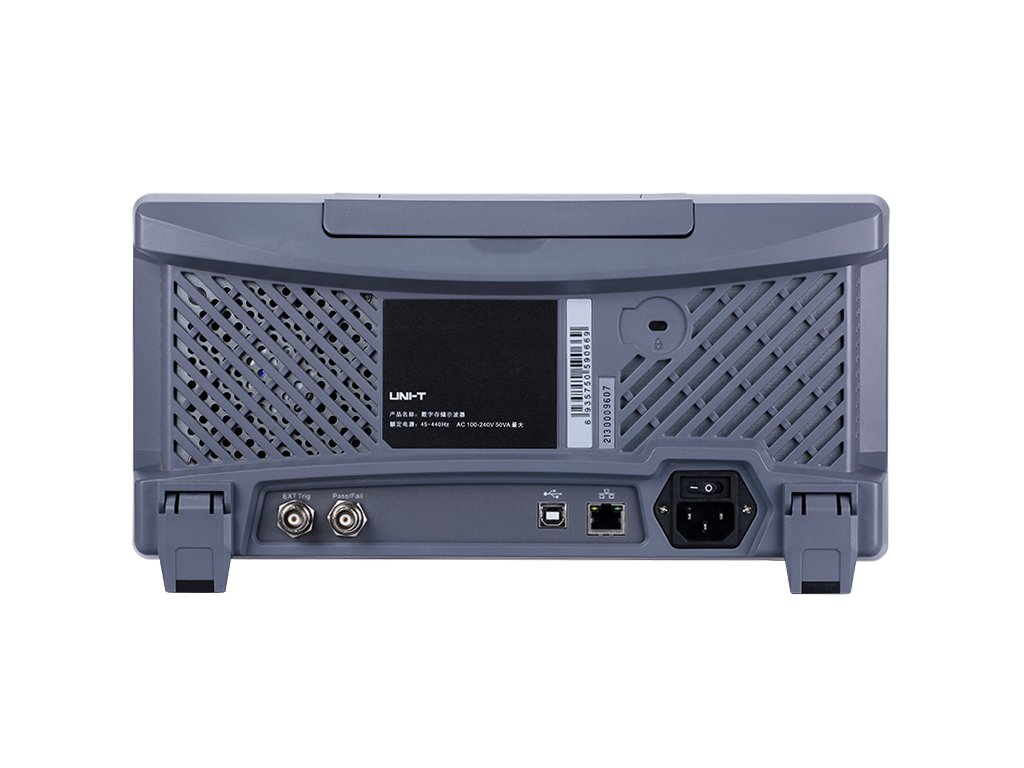

Sučelja: USB Host, USB Device, LAN, AUX izlaz

OPĆA SVOJSTVA
Napajanje: 100 V~240 V AC rms, 50 Hz/60 Hz
Zaslon: 8" TFT LCD, WVGA (800x480 px)
Tip zaslona: Ultra Phosphor
Dimenzije: 336 x 164 x 108 mm
Težina: 3,5 kg
Pribor: kabel za napajanje, USB kabel, mjerne sonde
