Detaljan opis proizvoda
Digitalni osciloskopi serije UPO2000CS temelje se na jedinstvenoj tehnologiji Ultra Phosphor. UPO2102CS je višenamjenski, visokoučinkoviti uređaj jednostavan za korištenje s izvrsnim tehničkim karakteristikama. Idealna kombinacija više funkcija u jednom uređaju može korisnicima pomoći da brzo provedu složena testiranja.

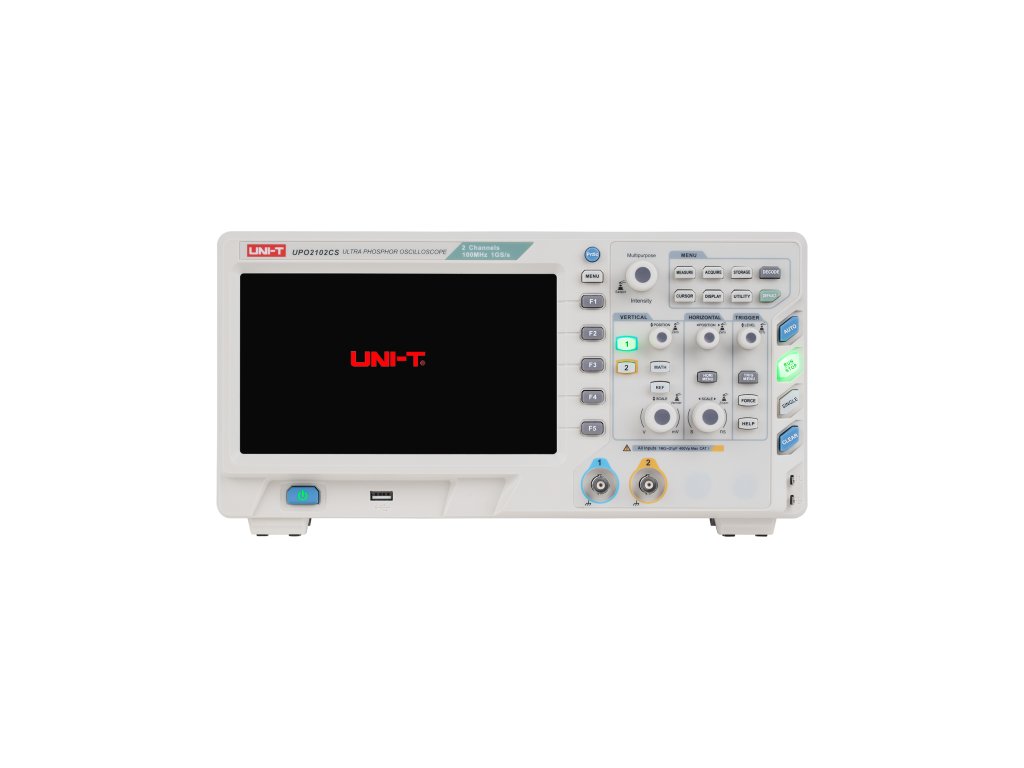

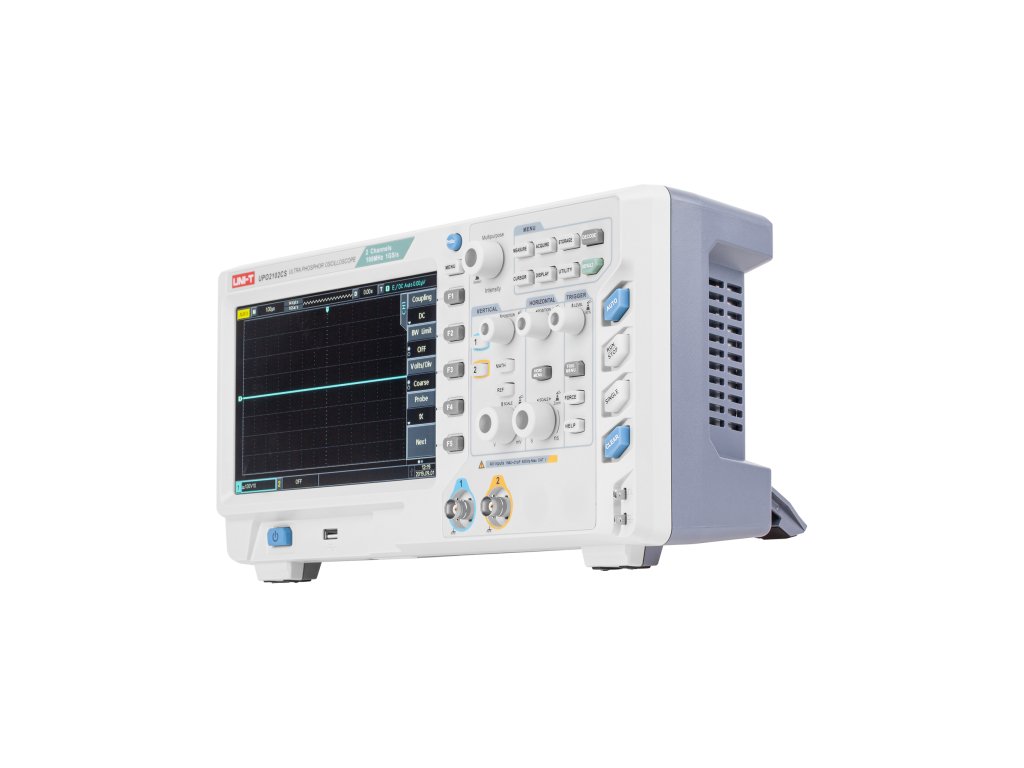

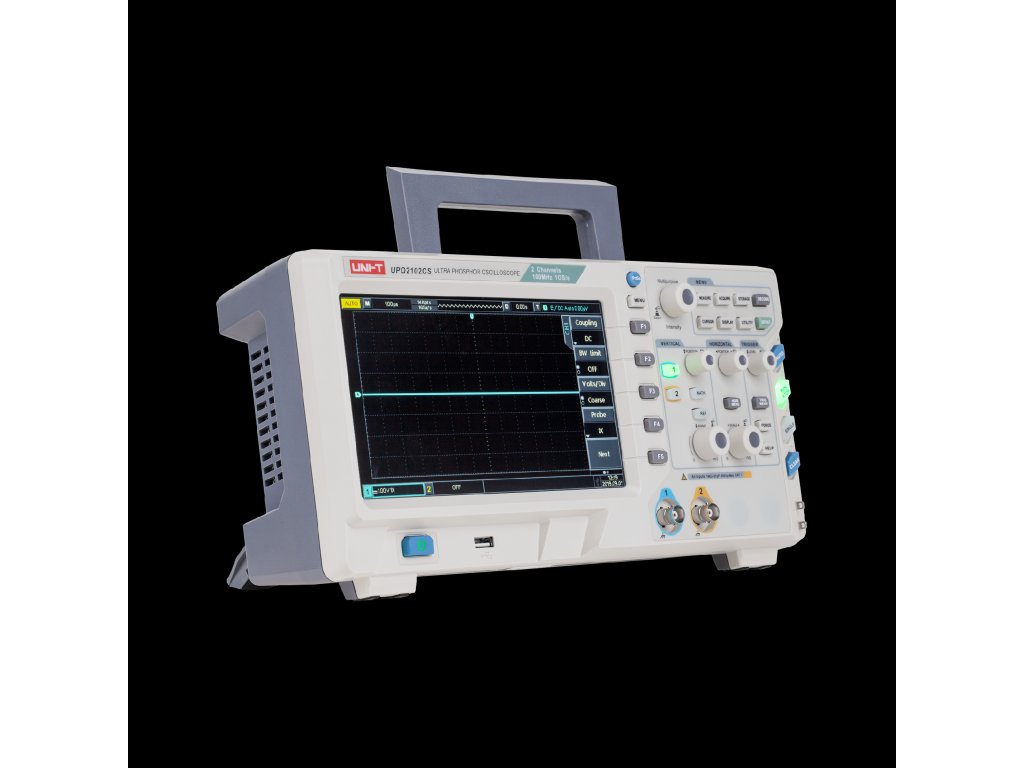

Osciloskop UNI-T UPO2102CS je široko korišteni univerzalni mjerni uređaj, koji omogućava korisnicima pregled valnih oblika, prenapona, vršnih smetnji i sl. Digitalni osciloskop pretvara ulazni analogni signal u digitalni. Ovi podaci se zatim pretvaraju za prezentaciju i moguću analizu u digitalnim sustavima.
2-kanalni osciloskop UNI-T UPO2102CS s frekvencijskim odzivom od 100 MHz ističe se visokim ubrzavajućim naponom elektronskog snopa, što omogućava kvalitetnu i jasnu sliku. Sonde osciloskopa imaju kratak vrijeme porasta i izdržavaju visoka napona.
Serija UPO2000CS dizajnirana je da zadovolji najzahtjevnija tržišta osciloskopa, uključujući komunikacijske, poluvodičke, računalne, zrakoplovne, obrambene, instrumentacijske, industrijske ili potrošačke.
GLAVNI PARAMETRI
Analogna širina pojasa: 100 MHz
Broj kanala: 2
Frekvencija uzorkovanja: 1 GS/s
Dubina memorije: 28 kpts / 280 kpts / 2,8 Mpts / 28 Mpts (za svaki kanal)
Brzina snimanja oblika vala: 50 000 wfms/s
Vremenska osnova: 5 ns/div ~ 50 s/div
Ulazna impedancija: 1 MOhm±2% pri kapacitetu 20 pF±3 pF
Osjetljivost vertikalnog odstupanja: 1 mV/div ~ 20 V/div (1 MOhm)
Snimanje oblika vala (1 kanal): Max. 65 000 snimki
Načini pokretanja: Rub, širina impulsa, nagib, video
Operacije s oblikom vala: A+B, A-B, AxB, A/B, FFT, logičke operacije
Automatsko mjerenje 34 parametra: Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase
Broj istovremeno prikazanih rezultata: 5
Statistike mjerenja: Prosjek, Max, Min, broj mjerenja
Frekvencijski prozor: 6 bita

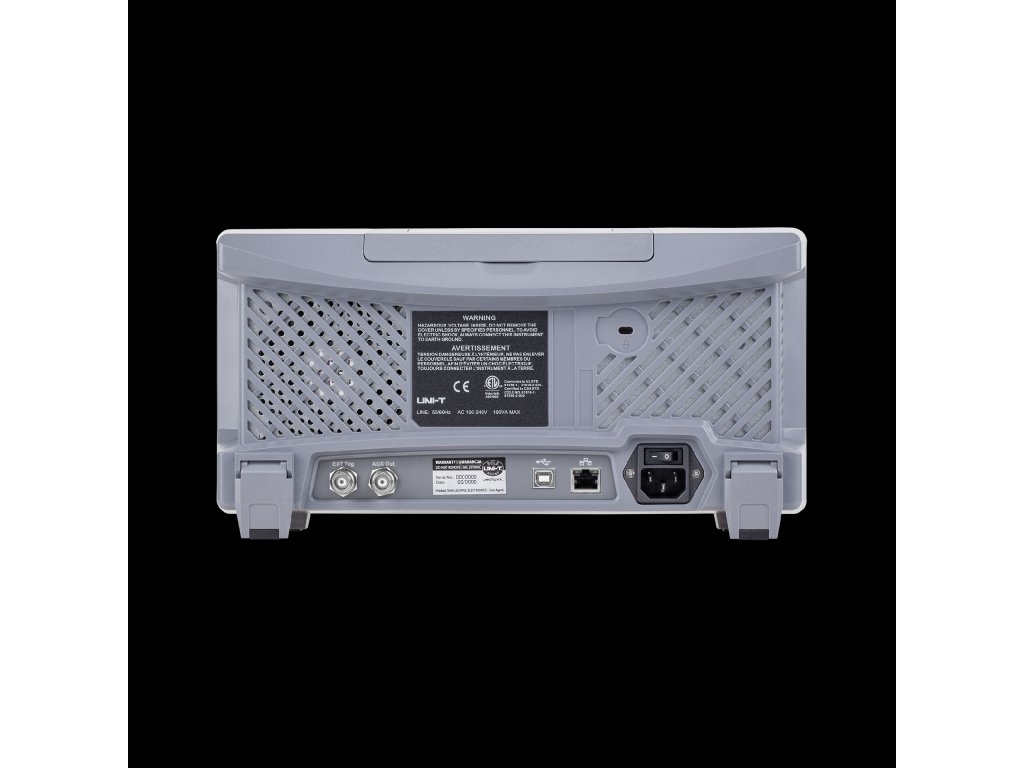

Sučelja: USB Host, USB Device, LAN, AUX izlaz
OPĆE ZNAČAJKE
Napajanje: 100 V~240 V AC rms, 50 Hz/60 Hz
Zaslon: 8" TFT LCD, WVGA (800x480 px)
Tip zaslona: Ultra Phosphor
Dimenzije: 336 x 164 x 108 mm
Težina: 3,5 kg

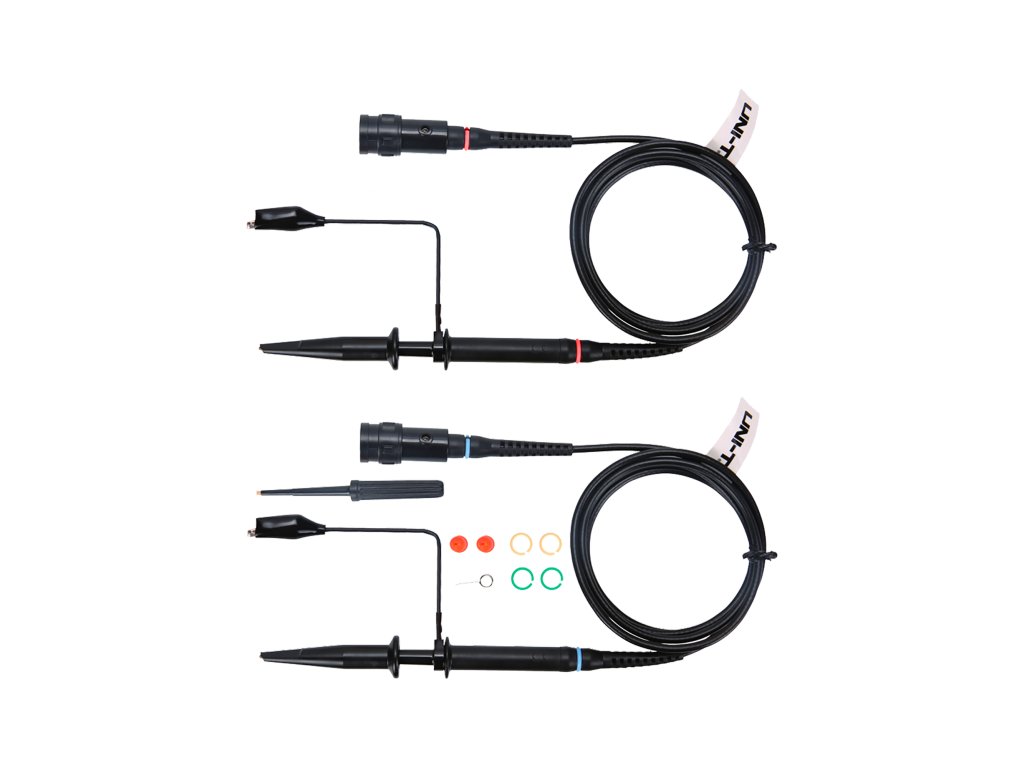

Pribor: mrežni kabel, USB kabel, mjerne sonde
