Detaljan opis proizvoda
Oscyloskopy cyfrowe z serii UPO2000CS są oparte na unikalnej technologii Ultra Phosphor. UPO2104CS jest przyrządem wielofunkcyjnym, wysokowydajnym, łatwym w użyciu, o doskonałych parametrach technicznych. Idealne połączenie wielu funkcji w jednym urządzeniu może pomóc użytkownikom w szybkim przeprowadzaniu skomplikowanych testów.
Oscyloskop UNI-T UPO2104CS to powszechnie używany uniwersalny przyrząd pomiarowy pozwalający na obejrzenie kształtu przebiegu, przepięć, zakłóceń występujących w formie pików itp. Oscyloskop cyfrowy zmienia wejściowy sygnał analogowy na postać cyfrową. Ta jest zaś przekształcana w celu prezentacji i ewentualnej analizy w układach cyfrowych.

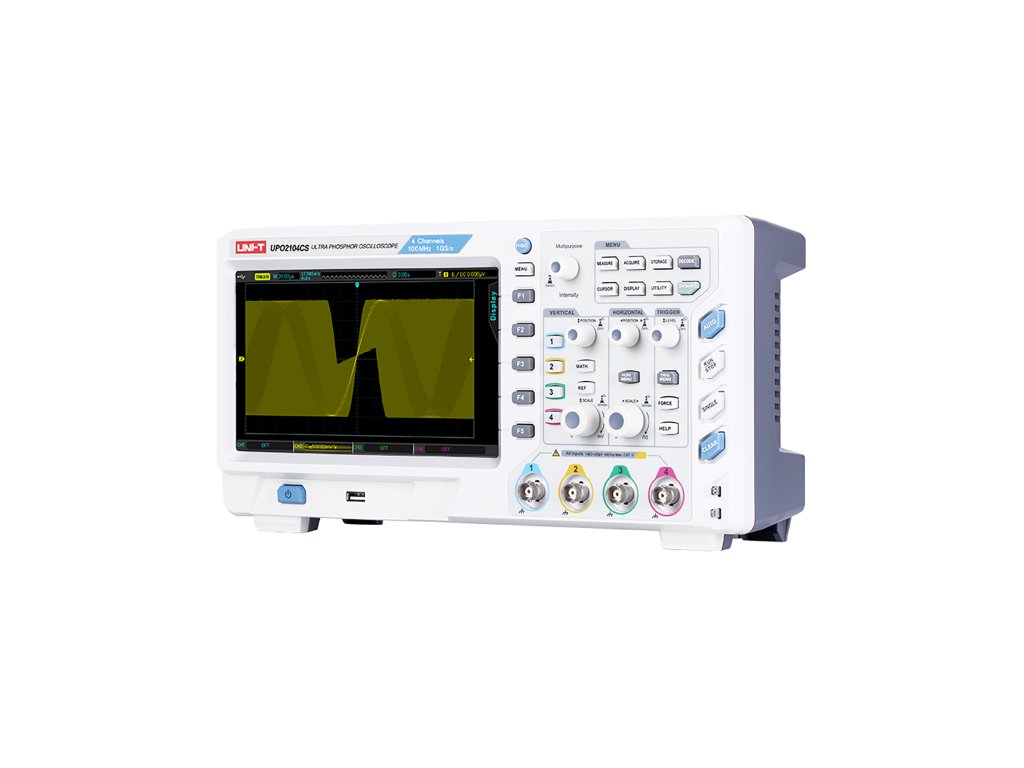

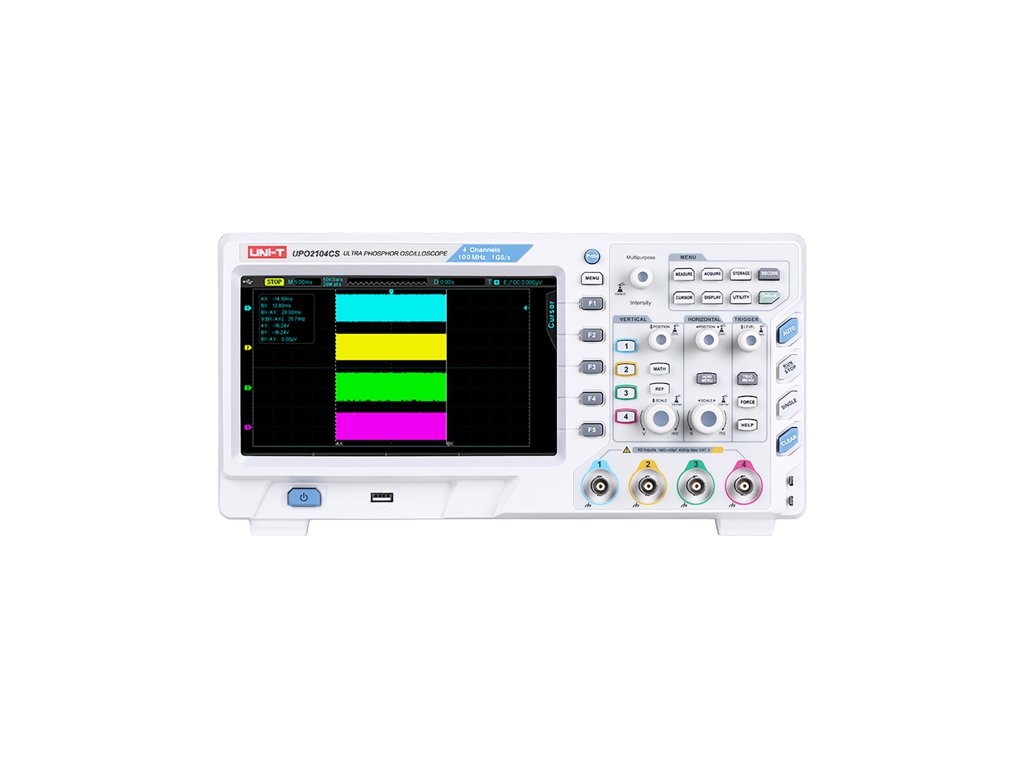

4-kanałowy oscyloskop UNI-T UPO2104CS o pasmie przenoszenia 100 MHz charakteryzuje się wysokim napięciem przyspieszania strumienia elektronów, co pozwala na uzyskanie obrazu o dobrej jakości i ostrości. Sondy oscyloskopu mają krótki czas narastania i są wytrzymałe na wysokie napięcia.
Seria UPO2000CS została zaprojektowana w celu zaspokojenie najbardziej wymagających rynków oscyloskopów, w tym komunikacji, półprzewodników, komputerów, obrony lotniczej, oprzyrządowania, elektroniki przemysłowej czy elektroniki użytkowej.
PARAMETRY GŁÓWNE
Szerokość pasma analogowego: 100 MHz
Liczba kanałów: 4
Częstotliwość próbkowania: 1 GS/s
Głębokość pamięci: 28 kpts / 280 kpts / 2,8 Mpts / 28 Mpts (dla każdego kanału)
Szybkość przechwytywania przebiegu: 50 000 wfms/s
Podstawa czasu: 5 ns/div ~ 50 s/div
Impedancja wejściowa: 1 MOhm±2% przy pojemności 20 pF±3 pF
Czułość odchylania pionowego: 1 mV/div ~ 20 V/div (1 MOhm)
Zapis przebiegów (1 kanał): Maks. 65 000 ramek
Sposoby wyzwalania: Edge, pulse width, slope, video
Operacje na przebiegach: A+B, A-B, AxB, A/B, FFT, operacje logiczne
Pomiar automatyczny 34 parametrów: Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase
Ilość wyświetlania wyników jednocześnie: 5
Statystyki pomiarów: Average, Max, Min, numer pomiaru
Okno częstotliwości: 6 bitów

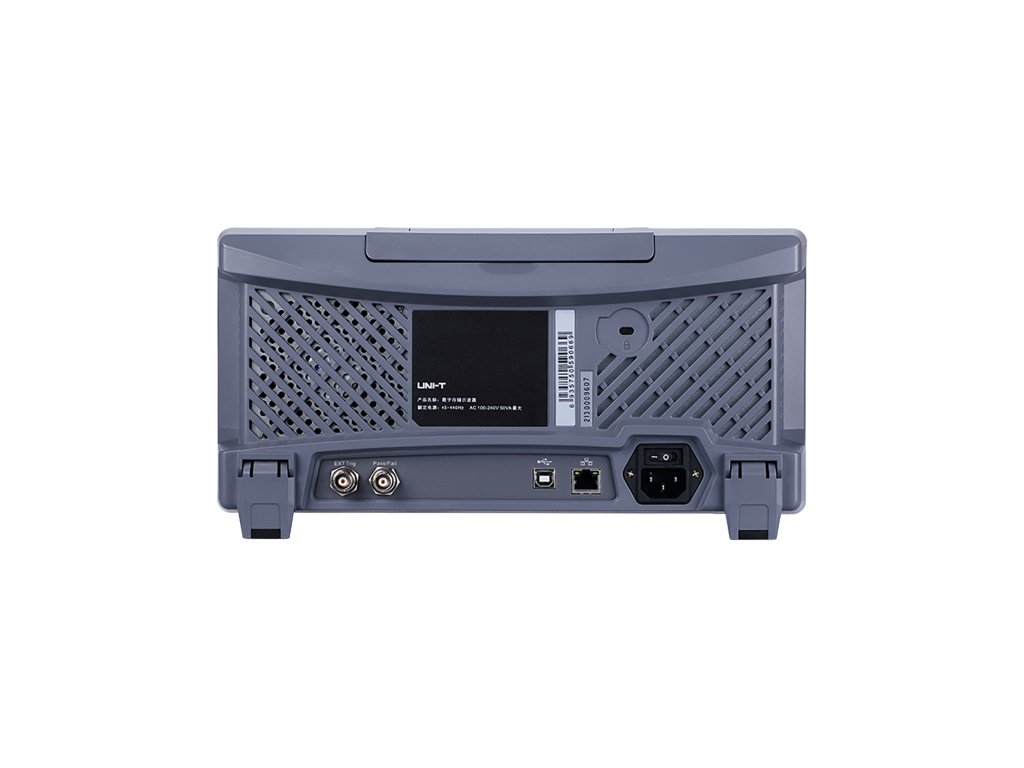

Interfejsy: USB Host, USB Device, LAN, wyjście AUX
CECHY OGÓLNE
Zasilanie: 100 V~240 V AC rms, 50 Hz/60 Hz
Wyświetlacz: 8” TFT LCD, WVGA (800x480 px)
Typ wyświetlacza: Ultra Phosphor
Wymiary: 336 x 164 x 108 mm
Waga: 3,5 kg

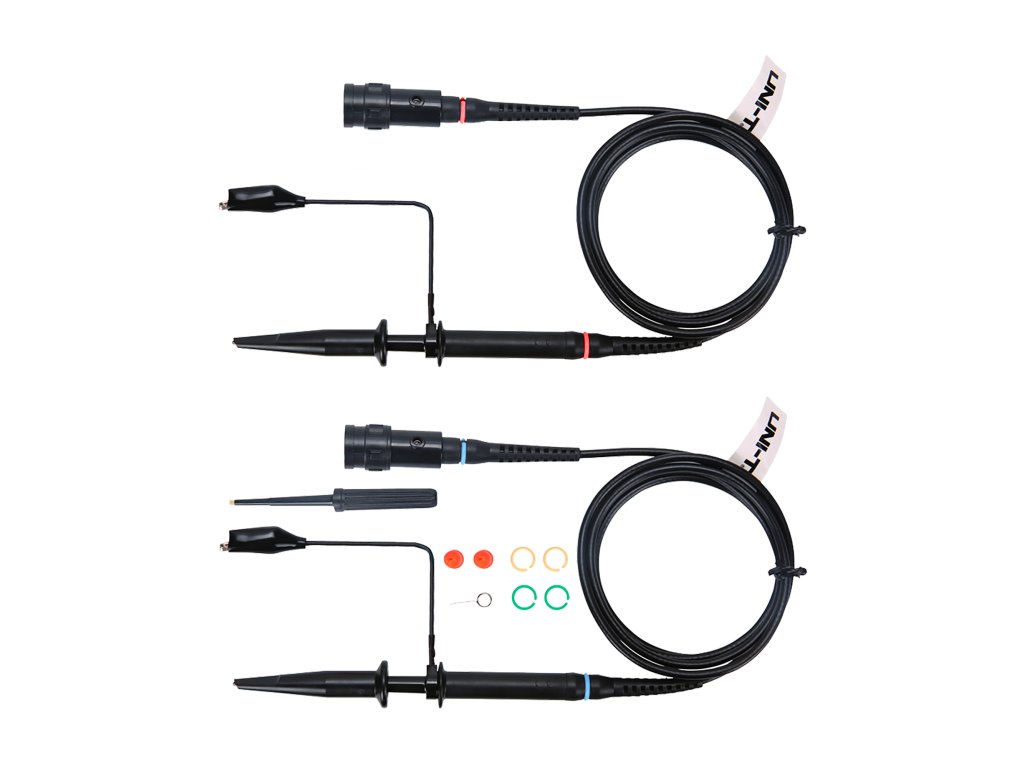

Akcesoria: przewód sieciowy, przewód USB, sondy pomiarowe
