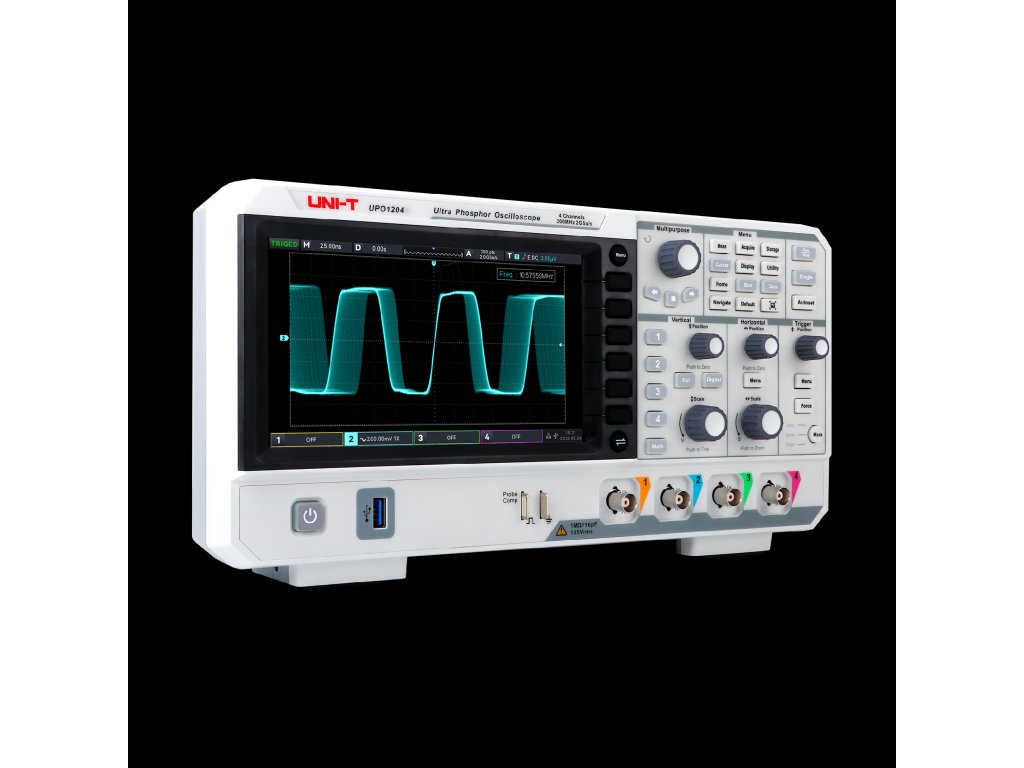

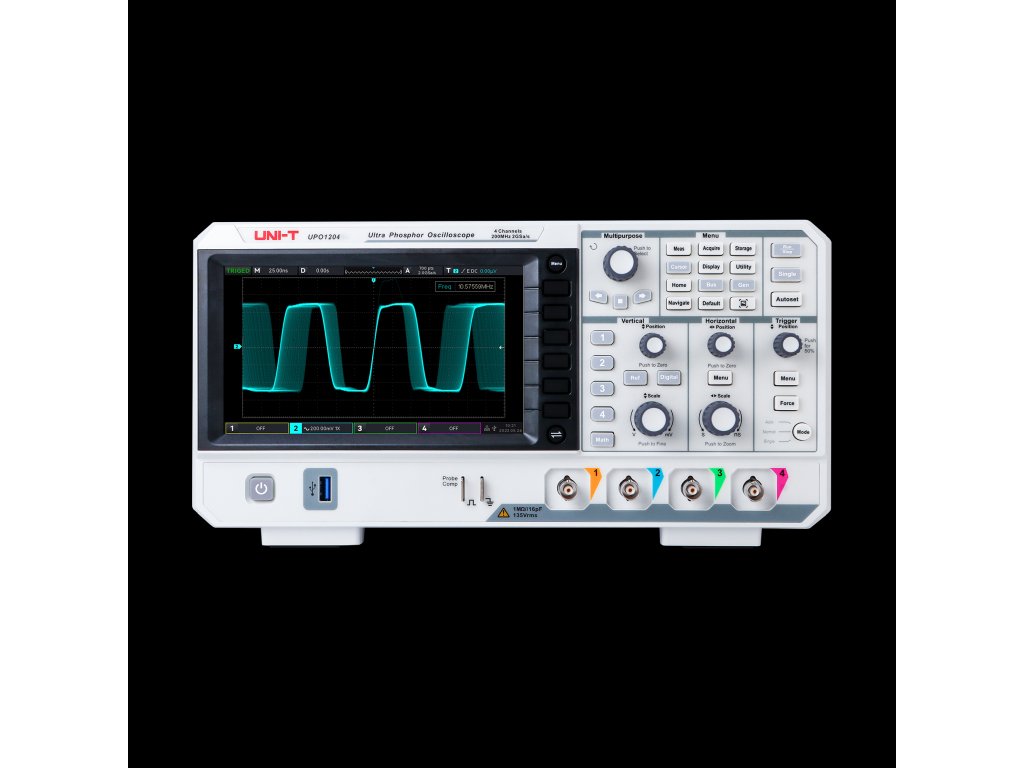

Oskiloskop Uni-T UPO1204

Detaljan opis proizvoda

-----------
GLAVNI PARAMETRI
-----------
Širina analognog pojasa: 200 MHz
Vrijeme porasta: <=1,8 ns
Broj kanala: 4
Učestalost uzorkovanja: 1 GS/s
Dubina memorije: 56 Mpts (1 kanal)
Brzina hvatanja valnog oblika: 500 000 wfms/s
Osnova vremena: 5 ns/div~50 s/div
Ulazna impedancija: (1MOhm ±2%) II (20 pF ±3 pF)
Osjetljivost vertikalnog odstupanja: 1 mV/div~20 V/div (1M )
Točnost pojačanja signala: <=±3%
Pohranjivanje valnih oblika: 120 000 slika
Načini okidanja: Rub, širina impulsa, runt, prozor, N-rub, kašnjenje, vremensko ograničenje, trajanje, postavi/zadrži, nagib, video, kod
Opcije dekodiranja serijskih sabirnica: RS232/UART, I2C
Operacije na valnim oblicima: A+B, A-B, AxB, A/B, FFT, logičke operacije, napredne
Automatsko mjerenje 27 parametara: Vrhunac vrhova, Amplituda, Maksimum, Minimum, Vrh, Dno, Prosjek, Sredina, Prosječni ciklus, RMS, RMS ciklus, Površina, Površina ciklusa, Prenapon, Prednapon, Frekvencija, Ciklus, Vrijeme porasta, Vrijeme opadanja, Pozitivan impuls, Negativan impuls, Pozitivno trajanje, Negativno trajanje, Kašnjenje A->B (Rastući rub), Kašnjenje A->B (Opadajući rub), Kašnjenje B->A (Rastući rub), Kašnjenje B->A (Opadajući rub).
Tipovi prikaza rezultata: 5 rezultata odjednom
Statistika mjerenja: Prosjek, Max, Min, standardna devijacija, broj mjerenja
Frekvencijski prozor: 6 bita

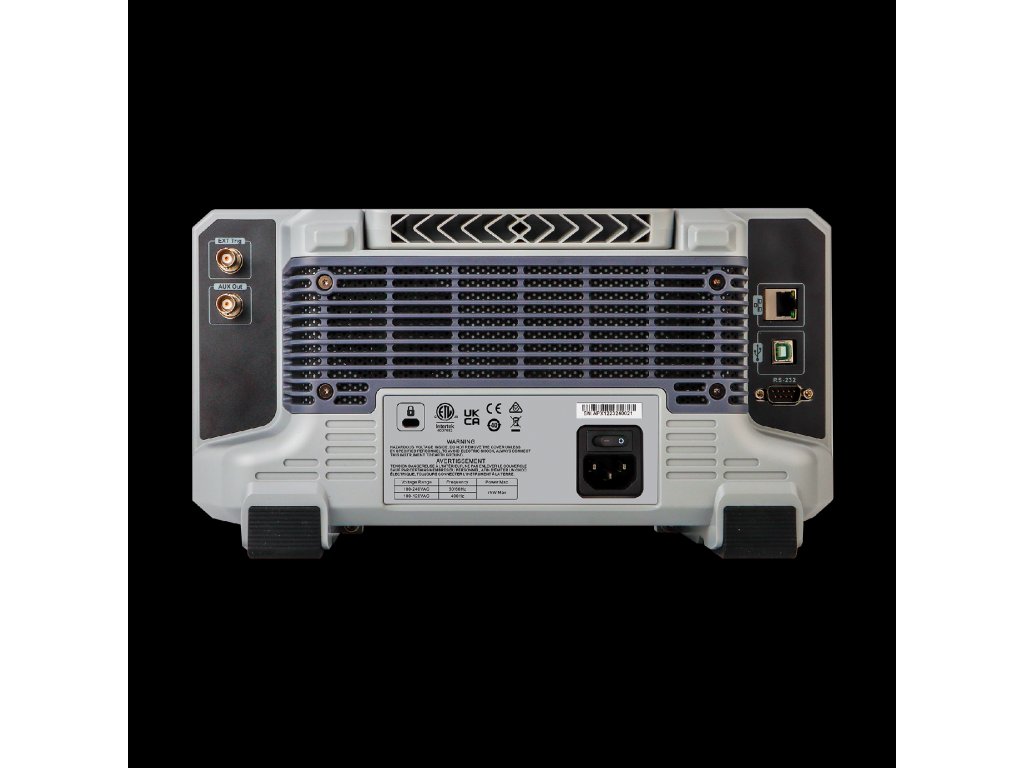

Sučelja: USB-Host, USB-Device, LAN, EXT Trig, AUX (Trig Out, Pass/Fail, DVM)

-----------
OPĆE ZNAČAJKE
-----------
Snaga: 100V~240VAC, 50Hz/60Hz
Zaslon: 7” TFT LCD, WVGA (800×480 px)
Težina: 2,45 kg
Dimenzije: 336 x 170 x 110 mm
