PTF-51-ECO/PoE/DIN - Uređaj za zaštitu od prenapona za LAN mrežu montiran na DIN šinu serije ECO - EWIMAR
Code: EC-PTF-51-ECO/POE/DIN
Product detailed description
PTF-51-ECO/PoE/DIN - Zaštita od prenapona za LAN mrežu montirana na DIN šinu serije ECO - EWIMAR

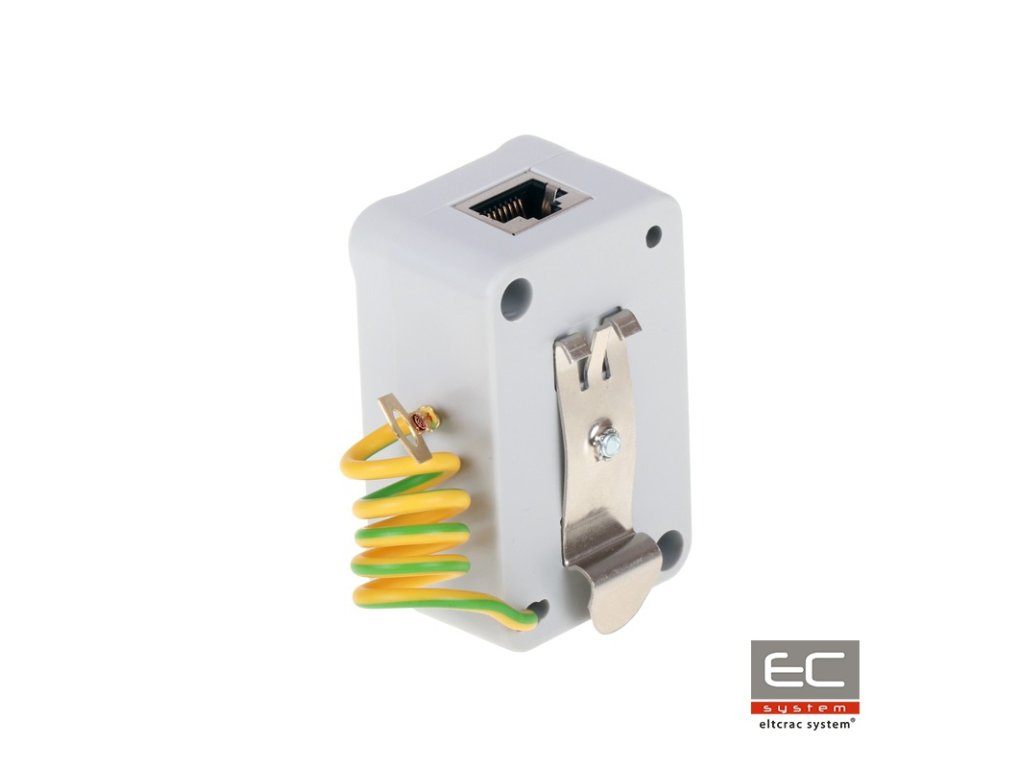

PTF-51-ECO/PoE/DIN je jed kanalna zaštita od prenapona serije Economical montirana na DIN šinu, namijenjena za zaštitu, npr. industrijskih IP kamera, LAN switcheva, rutera, WiFi pristupnih točaka i drugih uređaja koji rade u Ethernet mreži. Uređaj je kompatibilan sa standardima 10Base-T i 100Base-T. Izvrsni parametri prijenosa podataka postignuti su zahvaljujući upotrebi podešenih PCB ploča i preciznom vođenju krugova. Zaštita osigurava učinkovitu zaštitu uređaja i LAN mreže, čiji su elementi smješteni unutar zgrada. Profesionalno rješenje povezivanja štiti uređaje od porasta napona na napajanjima PoE. Ožičenja 4-5 i 7-8 su međusobno povezana, budući da ih LAN Base-100T koristi isključivo za napajanje PoE. PTF-51-ECO/PoE/DIN štiti obje grupe naponskih parova od porasta napona iznad 58V i oštećenja napajanja krajnjih uređaja (npr. IP kamera, switcheva). Uzdržavanje zaštite vrši se putem DIN šine. Za montažu uređaja na DIN šinu potrebno je upotrijebiti metalni steznik, kojim je PTF-51-ECO/PoE/DIN opremljen.
Ispravna zaštita jedne LAN veze pomoću dva uređaja PTF-51
Za potpunu zaštitu jedne LAN veze potrebno je koristiti dva identična uređaja, montirana na oba kraja, i osigurati njihovo ispravno uzemljenje. U slučaju zaštite više krugova preporučuje se korištenje višestruke zaštite sa strane LAN switcheva i jed kanalnih zaštita sa strane krajnjih uređaja.
Potpuna zaštita od prenapona 16-točkovne LAN mreže
Tehnička specifikacija:
| Podatkovna veza | |
|---|---|
| Broj LAN kanala | 1 |
| Podržani tipovi LAN mreža | 10Base-T, 100Base-T, UTP kabel kategorije 5, 5e i 6 |
| Ulazni konektor (kabel) | RJ-45 utičnica |
| Izlazni konektor (uređaj) | RJ-45 utičnica |
| Nominativni napon DC (veza-zemlja) UN | 90V DC |
| Maksimalno operativno napajanje (veza-zemlja) UC | 110V DC |
| Zaštitni nivo 1kV/s (veza-zemlja) UP | 600V |
| Ispustni struja C1 (8/20µS, veza-zemlja) Iimp | 100A |
| Nominativni napon DC (veza-veza) UN | 3,3V DC |
| Maksimalno operativno napajanje (veza-veza) UC | 3,5V DC |
| Zaštitni nivo 1kV/s (veza-veza) UP C3 | 20V |
| Ispustni struja (8/20µS, veza-veza) Iimp | 100A |
| Zaštićene veze | 1-2, 3-6 |
| Kapacitet (veza-veza) @1MHz | 6-15pF |
| Kapacitet (veza-zemlja) @1MHz | 1-2pF |
| Serijski otpor | 2,2 / vezu |
| Nominativni struja IN | 300mA / vezu |
| Broj zaštitnih stupnjeva | 1 (hibridni) |
| PoE veza | |
| Nominativni napon DC (veza-veza) UN | 58V DC |
| Maksimalno operativno napajanje (veza-veza) UC | 64V DC |
| Zaštitni nivo UP | 93V |
| Ispustni struja (8/20µS, veza-veza) Iimp | 100A |
| Ispustni struja (8/20µS, veza-zemlja) Iimp | 100A |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| Standard PoE | U skladu s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Gubici snage PoE na zaštitnim krugovima | IEEE 802.3af, opcija A: 0,23W @48VDC IEEE 802.3af, opcija B: 0,13W @48VDC IEEE 802.3at, opcija A: 0,68W @54VDC IEEE 802.3bt,, tip 3 opcija AB: 0,8W @54VDC *) podaci za maksimalno predviđeno opterećenje |
| Zajedničke karakteristike | |
| Dimenzije | 65 x 30 x 40 (mm) |
| Upotreba | Unutra |
| Način montaže | Montaža na DIN šinu |
| Postojanost kućišta | IP54 |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750373 |
