PTF-51-ECO/PoE/Micro - Miniaturni uredaj za zaštitu od prenapona za LAN mrežu - EWIMAR
Code: EC-27836
Product detailed description

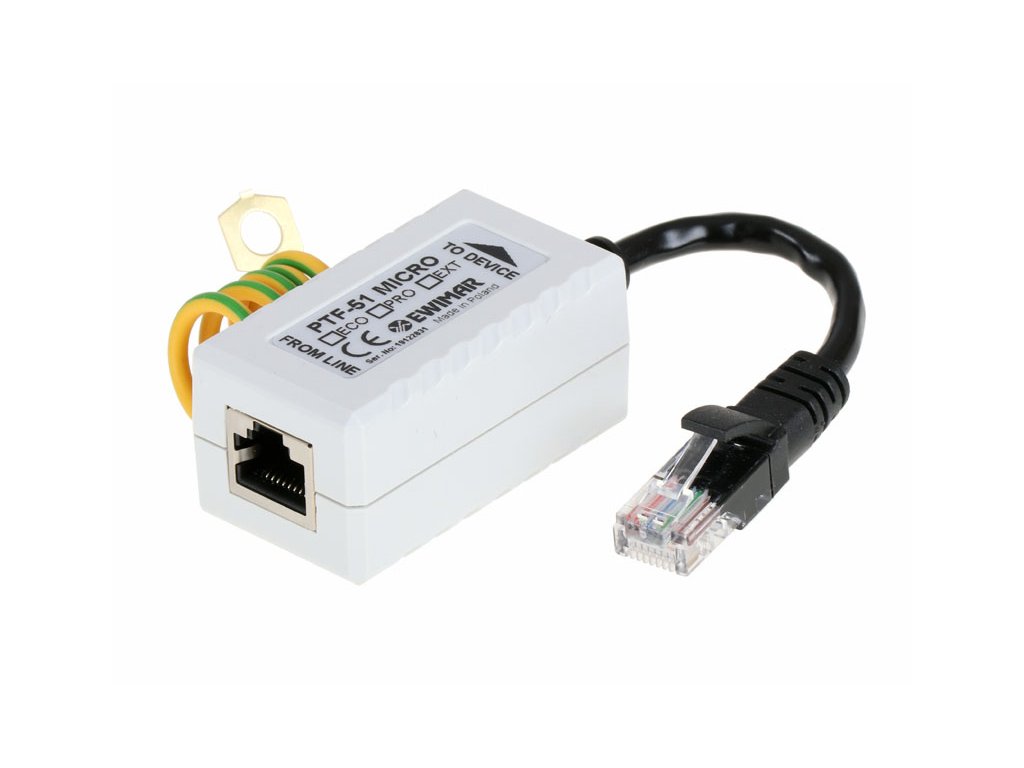

PTF-51-ECO/PoE/Micro - Miniaturni zaštitnik od prenapona za zaštitu LAN mreža - EWIMAR
PTF-51-ECO/PoE/Micro je minijaturni zaštitnik od prenapona namijenjen za LAN mreže 100-BaseT temeljen na UTP kabelima kategorije 5 i 6. Uređaj ima male dimenzije i opremljen je ugrađenim kabelom s RJ-45 priključkom, što omogućuje jednostavnu i brzu instalaciju, a istovremeno omogućuje skrivanje zaštitnika u malim kućištima. Zaštitu je moguće koristiti, između ostalog, za zaštitu industrijskih IP kamera. PTF-51-ECO/PoE/Micro štiti od učinaka munje, prenapona i vandalizma (utjecaj paralizatora). Zaštitnik jamči učinkovitu zaštitu uređaja i instalacija LAN mreža čiji se dijelovi nalaze u zgradama. Uređaj pojedinačno štiti svaku prijenosnu paricu i eliminira prenapone koji prelaze 6V unutar njih. Profesionalni spojni sustav dodatno štiti uređaje od porasta napona na napajajućim vodovima PoE. Parovi 4-5 i 7-8 su povezani, jer LAN Base-100T koristi isključivo za napajanje PoE. PTF-51-ECO/PoE/Micro štiti obje skupine napojnih parova od porasta napona iznad 58V i oštećenja napajanja krajnjih uređaja (npr. IP kamera, prekidača).
Kako bi uređaj ispravno funkcionirao i pružio odgovarajuću razinu zaštite, mora biti priključen na dobar uzemljivač ili, u slučaju njegove odsutnosti, na zaštitni vodič PE. Zabranjeno je priključiti gromobranske krugove na uzemljenje i stvarati uzemljivačku točku zaštitnika u blizini uzemljivačke točke gromobranskog kruga.
Primjeri primjene zaštitnika PTF-51-ECO/PoE/Micro
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 1 |
| Kompatibilnost s kabelima | 100Base-T (100Mbit), uvrnuti parovi kategorije 5, 5e i 6 |
| Ulazni priključak (kabel) | RJ-45 utičnica |
| Izlazni priključak (uređaj) | Kabel s RJ-45 priključkom |
| Nominacijsko napajanje DC (linija-zemlja) UN | 175V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 225V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 455V |
| Prolazna struja C1 (8/20µS, linija-zemlja) Iimp | 100A |
| Nominacijsko napajanje DC (linija-linija) UN | 6V DC |
| Maksimalno radno napajanje (linija-linija) UC | 6,8V DC |
| Razina zaštite 1kV/s (linija-linija) UP C3 | 20V |
| Prolazna struja C1 (8/20µS, linija-linija) Iimp | 100A |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 2-3pF |
| Prekidni element | Otpornik prekidač |
| Serijski otpor | 2,2 / linija |
| Nominacijska struja IN | 300mA / linija |
| Linija PoE | |
| Nominacijsko napajanje DC (linija-linija) UN | 56V DC |
| Maksimalno radno napajanje (linija-linija) UC | 64V DC |
| Razina zaštite UP C3 | 93V |
| Prolazna struja (8/20µS, linija-linija) Iimp C3 | 73A |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| Standard rada PoE | Kompatibilan s IEEE 802.3af/at - svi tipovi |
| Zajedničke karakteristike | |
| Dimenzije | 51 x 31 x 24 (mm) - bez kabela |
| Primjena | Unutarnje / Vanjske samo u dodatnom kućištu IP66 |
| Način montaže | Samostojeći |
| Stupanj zaštite kućišta | IP54 |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750120 |
