PTF-51-EXT/PoE/Micro - Miniaturna prenaponska zaštita za zaštitu LAN mreže - EWIMAR
Code: EC-20360
Product detailed description

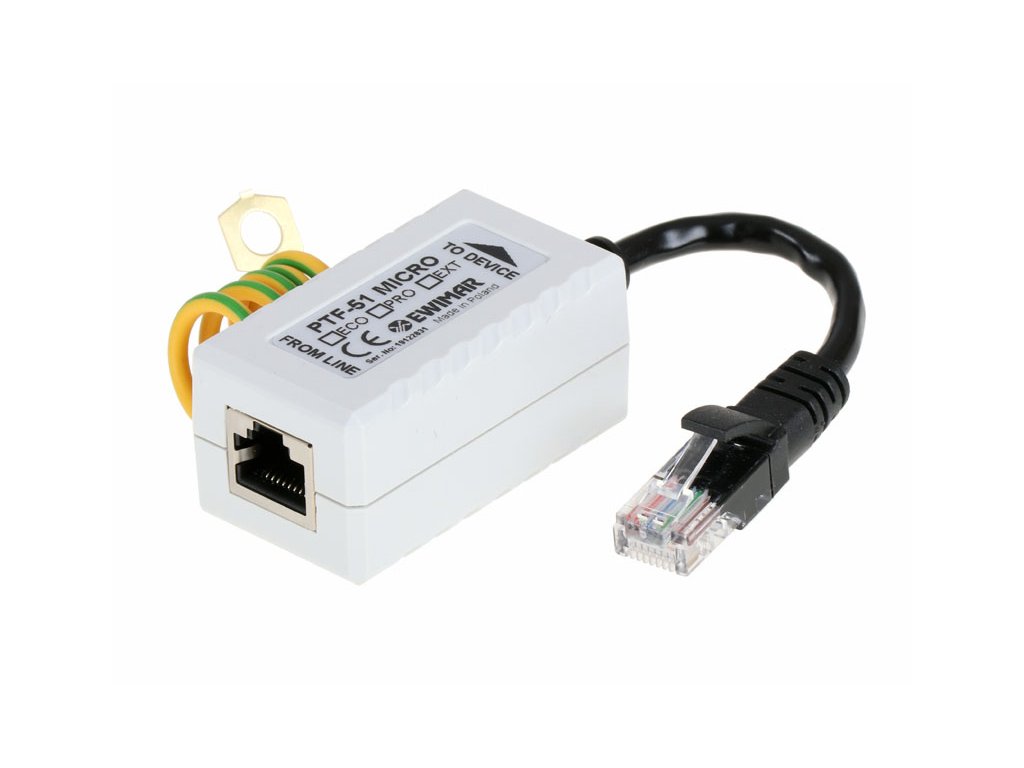

PTF-51-EXT/PoE/Micro - Miniaturni prenapona zaštitni element za zaštitu LAN mreže - EWIMAR
PTF-51-EXT/PoE/Micro je minijaturni prenapona zaštitni element namijenjen za LAN mreže 100-BaseT temeljen na UTP kabelima 5. i 6. kategorije. Uređaj je malih dimenzija i ima ugrađeni kabel s RJ-45 konektorom, što omogućava jednostavnu i brzu instalaciju te omogućava skrivanje zaštitnog elementa u malim kućištima. Zaštitu se može iskoristiti između ostalog za zaštitu industrijskih IP kamera. PTF-51-EXT/PoE/Micro štiti od učinaka groma, prenapona i vandalizma (upotrebom paralizatora). Zaštitni element osigurava učinkovitu zaštitu uređaja i LAN instalacija čije su komponente unutar zgrada. Uređaj pojedinačno štiti svaki prijenosni par i eliminira prenapon iznad 6V unutar njih, te odvodi u zemlju naboje s vrijednostima do 2kA. Zaštitni element se preporučuje za zaštitu LAN-a koji su instalirani na metalnim konstrukcijama, izvlačnim krakovima ili stupovima. Upotreba MOFSET tehnologije u zaštiti trostruko povećava učinkovitost pojave prenapona unutar prijenosnih linija i smanjuje osjetljivost na oštećenja uslijed dugotrajnih impulsnih struja. Profesionalno povezivanje dodatno štiti uređaje od povećanja napona na napajanim linijama PoE. Linije 4-5 i 7-8 su povezane, jer LAN Base-100T ih koristi isključivo za napajanje PoE. PTF-51-EXT/PoE/Micro štiti obje skupine napajanja parova od povećanja napona iznad 58V i oštećenja napajanja krajnjih uređaja (npr. IP kamere, switchevi). Zaštitni element se preporučuje za zaštitu krajnjih uređaja, instaliranih na vanjskim dijelovima zgrada (zidovi, potkrovlja), gdje može biti visoka vrijednost induciranog naboja.
Kako bi uređaj ispravno radio i pružio odgovarajuću razinu zaštite, potrebno ga je povezati na kvalitetno uzemljenje ili, u slučaju njegove nedostupnosti, na zaštitni vodič PE. Nije dopušteno povezivanje na uzemljenje gromobranskih krugova niti stvaranje uzemljivačke točke zaštitnog elementa u blizini uzemljenja gromobranskog kruga.
Primjeri korištenja zaštitnog elementa PTF-51-EXT/PoE/Micro
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 1 |
| Kompatibilnost s kabelima | 100Base-T (100Mbit), uvrnuta parica kategorije 5, 5e i 6 |
| Ulazni konektor (kabel) | Konektor RJ-45 |
| Izlazni konektor (uređaj) | Kabel s konektorom RJ-45 |
| Nominaciono napajanje DC (linija-zemlja) UN | 90V DC |
| Maksimalno trajno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Pražnjenje struje C1 (8/20µS, linija-zemlja) Iimp | 2kA |
| Nominaciono napajanje DC (linija-linija) UN | 6V DC |
| Maksimalno trajno radno napajanje (linija-linija) UC | 6,8V DC |
| Razina zaštite 1kV/s (linija-linija) UP C3 | <20V (nakon aktivacije MOSFET) |
| Pražnjenje struje C1 (8/20µS, linija-linija) Iimp | 100A (2kA nakon aktivacije MOSFET) |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 2-3pF |
| Odvojena komponenta | MOSFET osigurač |
| Serijski otpor | 6 / liniju |
| Nominaciona struja IN | 300mA / liniju |
| PoE linija | |
| Nominaciono napajanje DC (linija-linija) UN | 56V DC |
| Maksimalno trajno radno napajanje (linija-linija) UC | 64V DC |
| Razina zaštite UP C3 | 93V |
| Pražnjenje struje (8/20µS, linija-linija) Iimp C3 | 73A |
| Nominaciono napajanje DC (linija-zemlja) UN | 90V DC |
| Maksimalno trajno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Pražnjenje struje C1 (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| Standard PoE | Kompatibilan s IEEE 802.3af/at - svi tipovi |
| Zajedničke karakteristike | |
| Dimenzije | 51 x 31 x 24 (mm) - bez kabela |
| Korištenje | Unutarnje / Vanjske samo u dodatnom kućištu IP66 |
| Način montaže | Stojeći |
| Zapečaćenost kućišta | IP54 |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750137 |
