PTF-51-EXT/PoE - Uređaj za zaštitu od prenapona za mrežu LAN/Ethernet - EWIMAR
Code: EC-23444
Product detailed description

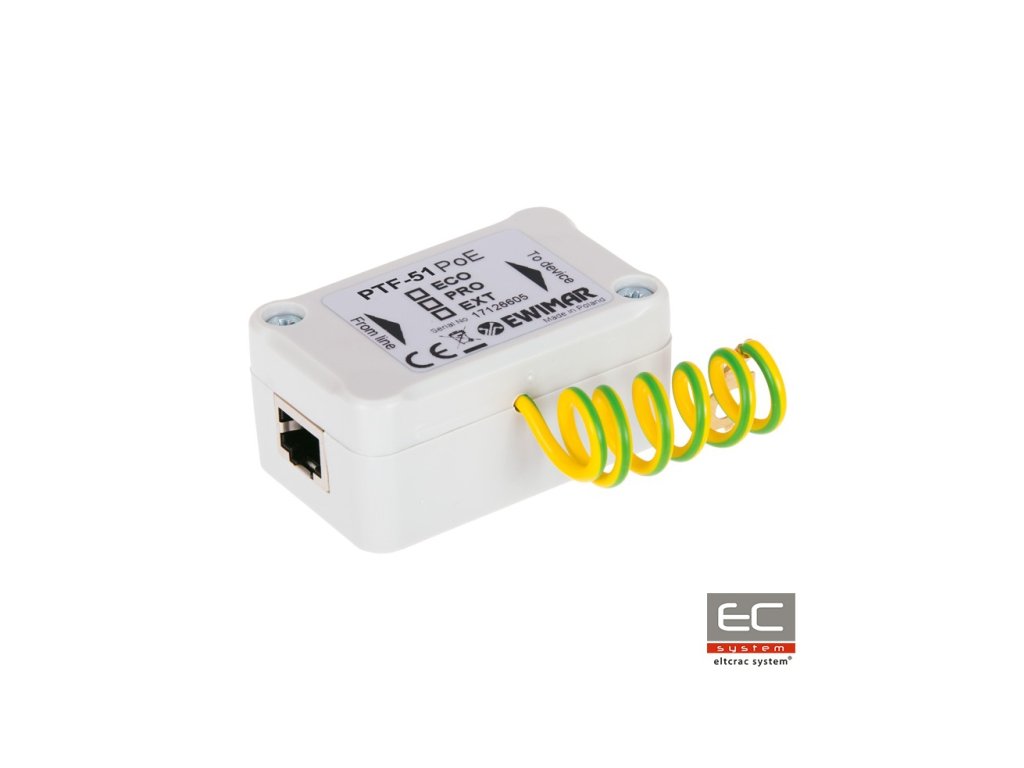

PTF-51-EXT/PoE - Prekidač zaštite od prenapona za LAN/Ethernet mrežu - EWIMAR
PTF-51-EXT/PoE je jedokanalski prekidač zaštite od prenapona odgovoran za zaštitu, između ostalog, industrijskih IP kamera, LAN prekidača, rutera, pristupnih WiFi točaka i drugih uređaja koji rade u Ethernet mreži. Uređaj je kompatibilan s standardima 10Base-T, 100Base-T koji koriste kabelsku kategoriju 5, 5e i 6. Sjajni parametri prijenosa podataka postižu se zahvaljujući korištenju podešenih PCB ploča i preciznom vođenju krugova. Prekidac sadrži izravnu uzemljenost velikih udarnih naboja pojedinačno iz svake niti kabela, bez potrebe za uporabom posredničkih elemenata koji smanjuju otpornost na udar i imaju ogroman utjecaj na emisiju ili apsorpciju elektromagnetnih smetnji. Uređaj ima 3 zaštitna stupnja u podatkovnom kanalu, koji zajedno s korištenjem tehnologije MOSFET osiguravaju izuzetno učinkovitu zaštitu krugova mrežnih sučelja i pružaju dodatni izolacijski sloj u slučaju pojave velikih potencijala između LAN prekidača i pojedinačnih krajnjih točaka. Napajanje LAN uređaja zaštićeno je od oštećenja neovisnim zaštitnim krugovima napajanja PoE, koji eliminiraju porast napona između parova 1,2 - 3,6 i 4,5 - 7,8 kao rezultat prenapona uzrokovanih olujama ili nekontroliranim porastom napona. Profesionalna povezanost dodatno štiti uređaje od porasta napona na napojnim vodovima PoE. Vodovi 4-5 i 7-8 su zajedno povezani, jer LAN Base-100T ih koristi isključivo za napajanje PoE. PTF-51-EXT/PoE se preporučuje za zaštitu krajnjih uređaja na stupovima, metalnim konstrukcijama i u industrijskim objektima. Može raditi kao samostalni uređaj ili biti pričvršćen za zid s priključenim uzemljavajućim vodičem.
Ispravna zaštita pojedinačnog LAN kabela pomoću dva uređaja PTF-51
Za potpunu zaštitu jednog LAN kanala potrebno je koristiti dva uređaja serije PTF-51, montirana na oba kraja kabela i osigurati njihovo ispravno uzemljenje. U slučaju zaštite više krugova preporučuje se korištenje višekanalskog prekidača na strani LAN prekidača i jedokanalske zaštite na strani krajnjih uređaja.
Potpuna zaštita od prenapona 16-točkovne LAN mreže
U slučaju korištenja prekidača serije EXT na strani krajnjeg LAN uređaja (IP kamera), potrebno je na strani LAN prekidača koristiti prekidač najmanje u verziji PRO, inače zaštita LAN prekidača neće biti dovoljna. Između kabela i prekidača ne bi se trebali koristiti standardni patch paneli s LSA (Krone) konektorima, jer je otpornost njihovih krugova protiv udarca preniska. Kao zaključak najbolje je koristiti patch panele s konektorima tipa Keystone.
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 1 |
| Podržani tipovi LAN | 10Base-T, 100Base-T, uvrnuti par kategorije 5, 5e i 6 |
| Ulazni konektor (kabel) | RJ-45 konektor |
| Izlazni konektor (uređaj) | RJ-45 konektor |
| Imensko jednosmjerno napajanje (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Udarni struja C1 (8/20µS, linija-zemlja) Iimp | 2kA po svakoj niti kabela (14kA ukupno) |
| Imensko jednosmjerno napajanje (linija-linija) UN | 3,3V DC |
| Maksimalno radno napajanje (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP C3 | 8V |
| Udarni struja (8/20µS, linija-linija) Iimp | 2kA s utjecajem MOSFET |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 1-2pF |
| Serijski otpor | 6 / liniju |
| Imenovani struja IN | 300mA / liniju |
| Broj zaštitnih stepenica | 3 (GDT, MOSFET, TVS) |
| Odvajajući element | Super brza osigurač MOSFET |
| PoE linija | |
| Imensko jednosmjerno napajanje (linija-linija) UN | 58V DC |
| Maksimalno radno napajanje (linija-linija) UC | 64V DC |
| Razina zaštite UP | 93V |
| Udarni struja (8/20µS, linija-linija) Iimp | 2kA s sudjelovanjem MOSFET (opciji A), 250A (opciji B) |
| Udarni struja (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| PoE radni standard | Kompatibilan s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Gubici energije PoE na zaštitnim krugovima | IEEE 802.3af, opcija A: 0,6W @48VDC IEEE 802.3af, opcija B: 0,35W @48VDC IEEE 802.3at, opcija A: 1,6W @54VDC IEEE 802.3bt, Tip 3, opcija AB: 1,2W @54VDC *) podaci za maksimalno predviđeno opterećenje |
| Zajedničke karakteristike | |
| Dimenzije | 65 x 30 x 40 (mm) |
| Primjena | Zaštita uređaja na stupovima |
| Način montaže | Samostalno kućište / montaža na zid |
| Otpornost kućišta | IP54 |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750366 |
