PTF-51-PRO/PoE/DIN - D?ođ?? prenapona za LAN/Ethernet, montiran na DIN šinu - EWIMAR
Code: EC-27015
Product detailed description
PTF-51-PRO/PoE/DIN - Gromobransko rješenje za LAN/Ethernet montirano na DIN šinu - EWIMAR

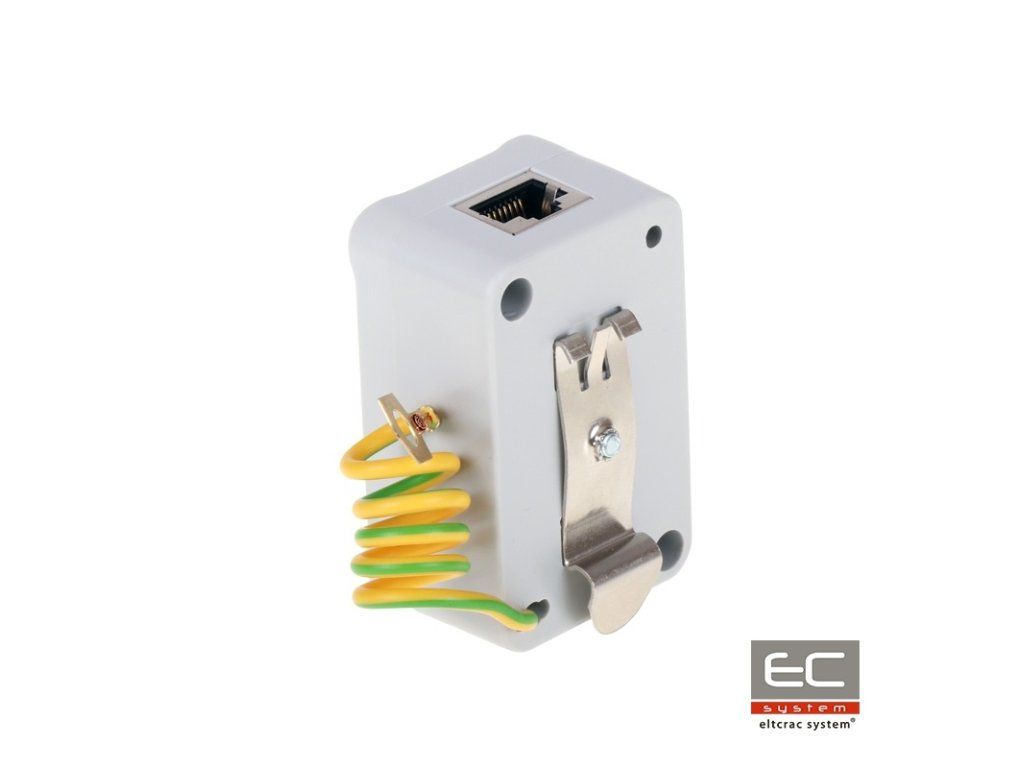

PTF-51-PRO/PoE/DIN je jedokanalski gromobransko rješenje montirano na DIN šinu, odgovorno za zaštitu npr. IP industrijskih kamera, LAN preklopnika, usmjerivača, WiFi pristupnih točaka i drugih uređaja koji rade u LAN mreži. Uređaj je kompatibilan sa standardima 10Base-T, 100Base-T koji koriste kabelsku infrastrukturu kategorije 5, 5e i 6. Gromobransko rješenje štiti svaki prijenosni vodič i napajanje PoE od udaraca s vrijednostima do 2kA s izravnim odvođenjem naboja u zemlju. Izvrsni parametri prijenosa podataka postižu se zahvaljujući korištenju fino podešenih PCB ploča i preciznom vođenju krugova. Uređaj jamči učinkovitu zaštitu uređaja i instalacija u LAN mrežama, gdje se barem jedan od krajnjih uređaja nalazi unutar zgrade. Profesionalna preklapajuća shema dodatno štiti uređaje od porasta napona na napojnim linijama PoE. Linije 4-5 i 7-8 su međusobno povezane, budući da ih LAN Base-100T koristi isključivo za napajanje PoE. PTF-51-PRO/PoE/DIN štiti obje skupine napojnih parova od porasta napona iznad 58V i oštećenja napajanja krajnjih uređaja (npr. IP kamere, prekidači). Uzemljenje gromobranskog rješenja provodi se putem DIN šine. Za montažu uređaja na DIN šinu koristi se metalni držač kojim je PTF-51-PRO/PoE/DIN opremljen.
Ispravno osiguranje samostalne LAN linije pomoću dva uređaja PTF-51
Za potpuno osiguranje jednog LAN kanala preporučuje se korištenje dva uređaja serije PTF-51, montiranih na oba kraja kabela i voditi računa o njihovom ispravnom uzemljenju. U slučaju zaštite više krugova preporučuje se korištenje višekanalnog gromobranskog rješenja na strani LAN preklopnika i jed kanalnih zaštita na strani krajnjih uređaja.
Potpuna zaštita od prenapona za 16-točnu LAN mrežu
U slučaju korištenja gromobranskog rješenja serije PRO na strani krajnjeg servisnog LAN uređaja (npr. IP kamera), potrebno je na strani LAN preklopnika koristiti najmanje PRO verziju gromobranskog rješenja, inače zaštita LAN preklopnika neće biti dovoljna. Između kabela i gromobranskog rješenja ne bi se trebali koristiti standardni patch paneli sa LSA (Krone) utičnicama, jer je otpornost njihovih krugova na udarce previše niska. Kao završetak preporučuje se korištenje patch panela sa konektorima tipa Keystone.
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 1 |
| Podržani tipovi LAN mreža | 10Base-T, 100Base-T, uvrnuta dvoparica kategorije 5, 5e i 6 |
| Ulazni konektor (kabel) | Utičnica RJ-45 |
| Izlazni konektor (uređaj) | Utičnica RJ-45 |
| Nominelno DC napajanje (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Ispustni struja C1 (8/20µS, linija-zemlja) Iimp | 2kA po svakom vodiču (14kA ukupno) |
| Nominelno DC napajanje (linija-linija) UN | 3,3V DC |
| Maksimalno radno napajanje (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP C3 | 20V |
| Ispustni struja (8/20µS, linija-linija) Iimp | 100A |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 1-2pF |
| Serijski otpor | 2,2 / liniju |
| Nominelni struja IN | 300mA / liniju |
| Broj zaštitnih stupnjeva | 2 (GDT, TVS) |
| Odspojni element | Ispustni otpornik |
| PoE linija | |
| Nominelno DC napajanje (linija-linija) UN | 58V DC |
| Maksimalno radno napajanje (linija-linija) UC | 64V DC |
| Razina zaštite UP | 93V |
| Ispustni struja (8/20µS, linija-linija) Iimp | 100A |
| Ispustni struja (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| Operativni standard PoE | U skladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Gubici snage PoE na zaštitnim krugovima | IEEE 802.3af, opcija A: 0,6W @48VDC IEEE 802.3af, opcija B: 0,35W @48VDC IEEE 802.3at, opcija A: 1,6W @54VDC IEEE 802.3bt, Tip 3, opcija AB: 1,2W @54VDC *) podaci za maksimalno planirano opterećenje |
| Zajedničke značajke | |
| Dimenzije | 65 x 30 x 40 (mm) |
| Primjena | Unutarnja |
| Način montaže | Montiranje na DIN šinu |
| Oklop | IP54 |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750380 |
