PTF-51-PRO/PoE/Micro - Miniaturni zaštitnik od prenapona za zaštitu LAN mreže - EWIMAR
Code: EC-20359
Product detailed description
PTF-51-PRO/PoE/Micro - Miniaturna zaštita protiv prenapona za zaštitu LAN mreže - EWIMAR

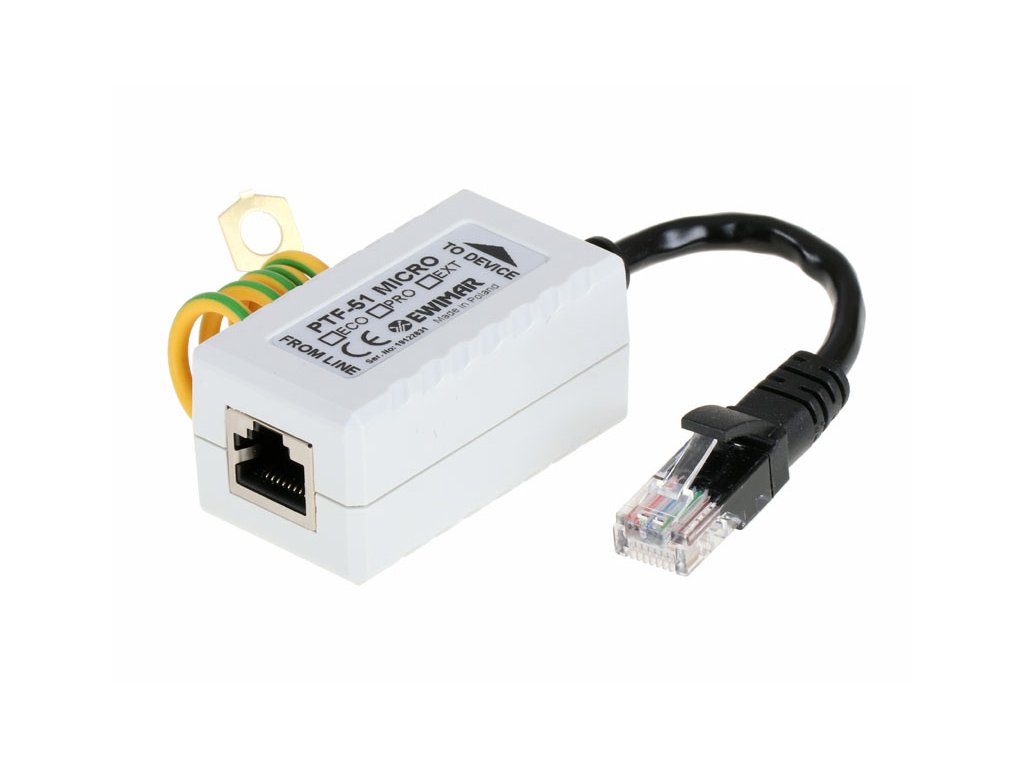

PTF-51-PRO/PoE/Micro je minijaturna zaštita protiv prenapona namijenjena za LAN mreže 100-BaseT temeljene na UTP kablovima kategorije 5 i 6. Uređaj je malih dimenzija i ima ugrađeni kabel s RJ-45 priključkom, što omogućava jednostavnu i brzu montažu te omogućava skrivanje zaštite u malim kućištima. Zaštitni uređaj može se koristiti, između ostalog, za zaštitu IP industrijskih kamera. PTF-51-PRO/PoE/Micro štiti od učinaka udaraca munje, prenapona i vandalizma (aktivnosti paralizatora). Prenapon jamči učinkovitu zaštitu uređaja i LAN mreže, čiji se elementi nalaze unutar zgrada. Uređaj individualno štiti svaku prijenosnu paru i eliminira prenapone iznad 6V unutar njih te odvodi do 2kA naboje u zemlju. Profesionalna shema spajanja dodatno štiti uređaje od povećanja napona na napojnim linijama PoE. Linije 4-5 i 7-8 su povezane, jer LAN Base-100T koristi ih isključivo za napajanje PoE. PTF-51-PRO/PoE/Micro štiti obje skupine napojnih parova od povećanja napona iznad 58V i oštećenja priključnih uređaja (npr. IP kamere, prekidači). Preporučuje se korištenje zaštite za zaštitu krajnjih uređaja instaliranih izvan zgrada (zidovi, potkrovlja), gdje može doći do velike vrijednosti induciranog naboja.
Kako bi uređaj ispravno funkcionirao i osigurao odgovarajuću razinu zaštite, potrebno ga je povezati na visoko kvalitetno uzemljenje ili, u slučaju njegove odsutnosti, na zaštitni vodič PE. Nije dopušteno povezivanje na uzemljene krugove munjevoda i stvaranje uzemljivačke točke zaštite u blizini uzemljivačkog kruga munjevoda.
Primjeri korištenja zaštite PTF-51-ECO/PoE/Micro
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj kanala LAN | 1 |
| Kompatibilnost s kabliranjem | 100Base-T (100Mbit), uvrnuta para kategorije 5, 5e i 6 |
| Ulazni priključak (kabel) | RJ-45 utičnica |
| Izlazni priključak (uređaj) | Kabel s RJ-45 priključkom |
| Nominativni napon DC (linija-zemlja) UN | 90V DC |
| Max. trajno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Ispušni struja C1 (8/20µS, linija-zemlja) Iimp | 2kA |
| Nominativni napon DC (linija-linija) UN | 6V DC |
| Maksimalno radno napajanje (linija-linija) UC | 6,8V DC |
| Razina zaštite 1kV/s (linija-linija) UP C3 | 20V |
| Ispuštanje struje C1 (8/20µS, linija-linija) Iimp | 100A |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 2-3pF |
| Odvojni element | Otpornik udarca |
| Serijski otpor | 2,2 / linija |
| Nominativna struja IN | 300mA / linija |
| PoE linija | |
| Nominativni napon DC (linija-linija) UN | 56V DC |
| Maksimalno trajno radno napajanje (linija-linija) UC | 64V DC |
| Razina zaštite UP C3 | 93V |
| Ispušni struja (8/20µS, linija-linija) Iimp C3 | 73A |
| Nominativni napon DC (linija-zemlja) UN | 90V DC |
| Maksimalno trajno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Ispušni struja C1 (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaštićene parove | (1+2)-(3+6), (4+5)-(7+8) |
| Radni standard PoE | Kompatibilno s IEEE 802.3af/at - svi tipovi |
| Zajedničke karakteristike | |
| Dimenzije | 51 x 31 x 24 (mm) - bez kabela |
| Korištenje | Unutra / Van samo u dodatnom kućištu IP66 |
| Način montaže | Samostalno |
| Stupanj zaštite kućišta | IP54 |
| Radna temperatura | -30C~60C |
