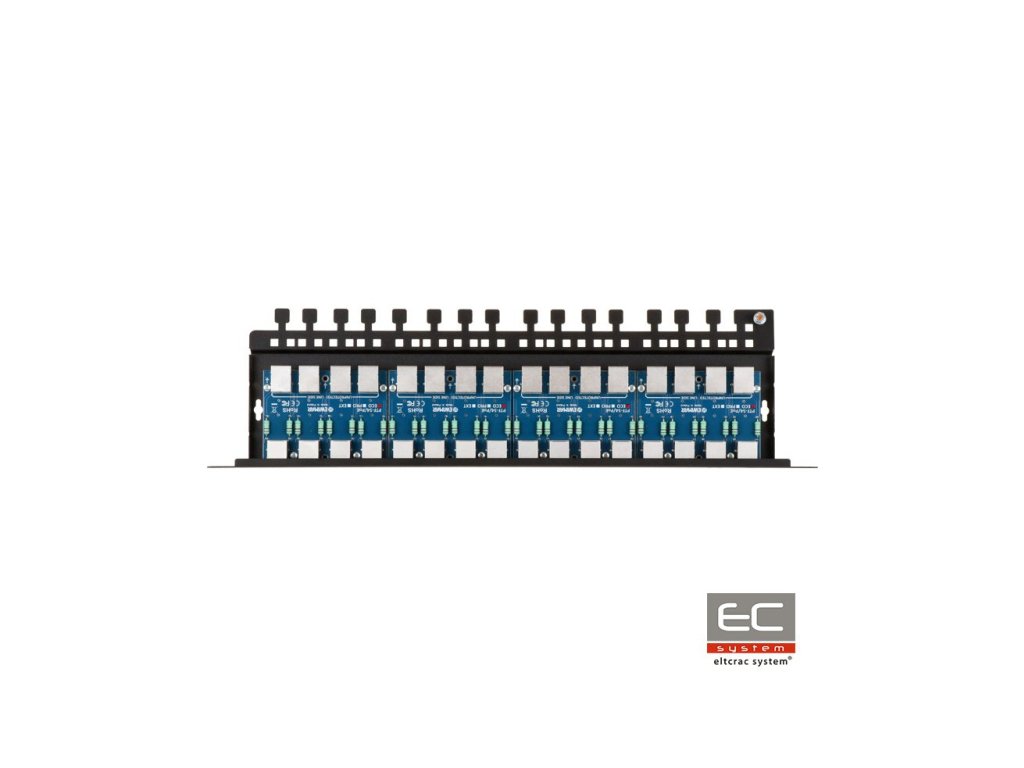

PTF-516R-ECO/PoE - 16-kanalna zaštita LAN mreže - EWIMAR
PTF-516R-ECO/PoE je šesnaest kanalna zaštita odgovorna za zaštitu od prenapona npr. IP kamera, LAN prekidača, rutera, pristupnih točaka WiFi i drugih uređaja koji rade u mrežama 100Mbit. Uređaj je kompatibilan s ožičenjem UTP i FTP kategorije 5, 5e i 6. Zaštita je namijenjena za mreže 10Base-T, 100Base-T. Uređaj se sastoji od četiri modula PTF-54-ECO/Poe, instaliranih na namjenskoj bazi PTU/PTF-5RACK. PTF-516R-ECO/PoE je namijenjen za zaštitu uređaja instaliranih u zgradama. Izvrsni parametri prijenosa podataka i visoka udarna otpornost postignuti su korištenjem PCB ploča s vrlo visokim udjelom bakra, preciznim vođenjem krugova i korištenjem inovativnih komponenti. Na obje strane (zaštićena - DEVICE i nezaštićena - LINE) korištene su utičnice RJ-45. Uzemljenje uređaja se ostvaruje preko montažnih vijaka kućišta Rack, što omogućava jednostavno održavanje, zamjenu ili proširenje modula. Priključak se vrši pomoću priloženog kabela, koji se učvršćuje na zajedničku uzemljavajuću točku kućišta. Preporučeni način osiguravanja najviše razine zaštite je korištenje zaštite na obje strane kabela: višekratna s strane LAN prekidača i pojedinačna s strane krajnjih uređaja.
Zaštita od prenapona CCTV kamera i LAN prekidača
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 16 |
| Mogućnost proširenja | Ne, samo zamjena za drugi model |
| Podržani tipovi LAN mreža | 10Base-T, 100Base-T, uvrnuti par, kategorije 5, 5e i 6 |
| Ulazna utičnica (kabel) | Utičnica RJ-45, zaštićena |
| Izlazna utičnica (uređaj) | Utičnica RJ-45, zaštićena |
| Tipovi upotrebljivih kabela | UTP / FTP kategorije 5, 5e i 6 |
| Nazivni napon DC (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Zaštitna razina 1kV/s (linija-zemlja) UP | 600V |
| Isplazni struja (8/20µS, linija-zemlja) Iimp | 100A |
| Nazivni napon DC (linija-linija) UN | 3,3V DC |
| Maksimalno radno napajanje (linija-linija) UC | 3,5V DC |
| Zaštitna razina 1kV/s (linija-linija) UP C3 | 20V |
| Isplazni struja (8/20µS, linija-linija) Iimp | 100A |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 1-2pF |
| Serijski otpor | 2,2 / linija |
| Nazivna struja IN | 300mA / linija |
| Broj zaštitnih stupnjeva | 1 (hidridna) |
| PoE linija | |
| Nazivni napon DC (linija-linija) UN | 58V DC |
| Maksimalno radno napajanje (linija-linija) UC | 64V DC |
| Zaštitna razina UP | 93V |
| Isplazni struja (8/20µS, linija-linija) Iimp | 100A |
| Isplazni struja (8/20µS, linija-zemlja) Iimp | 100A |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| Standard PoE operacija | u skladu s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| PoE gubici snage na zaštitnim krugovima | IEEE 802.3af, opcija A: 0,23W @48VDC IEEE 802.3af, opcija B: 0,13W @48VDC IEEE 802.3at, opcija A: 0,68W @54VDC IEEE 802.3bt, tip 3 opcija AB: 0,8W @54VDC *) podaci za maksimalno predviđeno opterećenje |
| Zajedničke značajke | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Upotreba | Zaštita uređaja instaliranih u zgradama |
| Način montaže | Montaža u Rack 19", eventualno na zid |
| Nepropusnost kućišta | ne primjenjuje se |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750106 |
