PTF-516R-EXT/PoE - 16-kanalna zaštita LAN mreže - EWIMAR

---

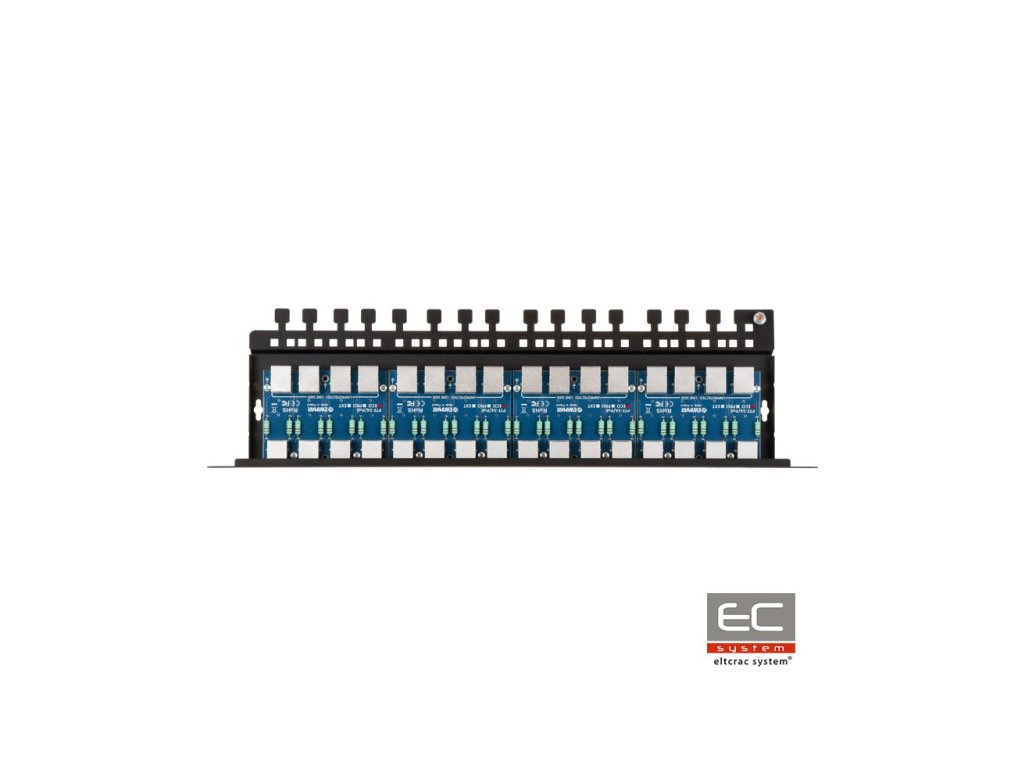

PTF-516R-EXT/PoE je šesnaestokanalna zaštita odgovorna za zaštitu od prenapona, npr. IP kamera, LAN switch-eva, routera, WiFi pristupnih točaka i drugih uređaja koji rade u mrežama 100Mbit. Uređaj je kompatibilan s kablovima UTP i FTP kategorije 5, 5e i 6. Zaštita je predviđena za mreže 10Base-T i 100Base-T. Uređaj se sastoji od četiri modula PTF-54-EXT/PoE, montiranih na predviđeni okvir PTU/PTF-5RACK. PTF-516R-EXT/PoE je namijenjen za zaštitu uređaja instaliranih izvan zgrada, kao i na stupovima i metalnim konstrukcijama. Modul koristi tehnologiju MOSFET, koja omogućava postizanje vrlo visokog nivoa zaštite od prenapona i naglih skokova razlike potencijala. Izvrsni parametri prijenosa podataka i visoka otpornost na udarce postižemo korištenjem tiskanih ploča s vrlo visokim sadržajem bakra, preciznim vođenjem krugova i upotrebom inovativnih komponenti. Na obje strane (zaštićena - DEVICE i nezaštićena - LINE) koriste se konektori RJ-45, zahvaljujući čemu mogu biti povezani moduli s drugim patch panelima koji čine završetke LAN kablova. Uređaj ne bi trebao biti korišten u kombinaciji s standardnim patch-panelima s konektorima LSA (Krone), jer je otpornost njihovih krugova na udarce previše mala i mogu biti oštećeni u slučaju prenapona. Kao završetak LAN kablova preporučuje se koristiti patch panele s modulima tipa Keystone. Uzmanjenje uređaja se provodi putem montažnih vijaka kućišta Rack, što omogućava jednostavno održavanje, zamjenu ili proširenje modula. Povezivanje se vrši putem priloženog kabla, pričvršćenog za zajedničku uzemljivačku točku kućišta. Preporučeni način za osiguranje najvišeg nivoa zaštite je korištenje zaštite s obje strane kablova: višestruka sa strane LAN preklopnika i pojedinačna sa strane krajnjih uređaja. Kako bi se osigurala učinkovita zaštita od prenapona, ne bi trebale biti povezane zaštitna uređaja serije EXT s jedne strane kabela i serije ECO s druge strane. S druge strane kabela trebaju biti korištena zaštitna uređaja minimalno serije PRO, a najbolje serije EXT, što povećava napetost izolacijskog sredstva.

Primjer kompletnog zaštite od prenapona industrijske IP televizije

Specifikacija

Broj LAN kanala16Mogućnost proširenjaNe, samo zamjena drugim modelomPodržani tipovi LAN mreža10Base-T, 100Base-T, uvrnuta parica kategorije 5, 5e i 6Ulazni konektor (kabel)Konektor RJ-45, shieldedIzlazni konektor (uređaj)Konektor RJ-45, shieldedTipovi korištenih kablovaUTP / FTP kategorije 5, 5e i 6Nominlano napetost DC (linija-zemlja) UN90V DCMaksimalno trajno radno napetost (linija-zemlja) UC110V DCNivo zaštite 1kV/s (linija-zemlja) UP600VSudarni struja (8/20µS, linija-zemlja) Iimp2kA za svaki provodnik kabela (14kA ukupno)Nominlano napetost DC (linija-linija) UN3,3V DCMaksimalno trajno radno napetost (linija-linija) UC3,5V DCNivo zaštite 1kV/s (linija-linija) UP C38VSudarni struja (8/20µS, linija-linija) Iimp2kA uzimajući u obzir rad MOSFETZaštićene linije1-2, 3-6Kapacitet (linija-linija) @1MHz6-15pFKapacitet (linija-zemlja) @1MHz1-2pFSerijski otpor6 / linijuNominlani struja IN300mA / linijuBroj zaštitnih stepeni3 (GDT, MOSFET, TVS)Odvojeni elementSuper brza osigurač MOSFETNominlano napetost DC (linija-linija) UN58V DCMaksimalno trajno radno napetost (linija-linija) UC64V DCNivo zaštite UP93VSudarni struja (8/20µS, linija-linija) Iimp100ASudarni struja (8/20µS, linija-zemlja) Iimp2kAZaštićene parice(1+2)-(3+6), (4+5)-(7+8)Standard rada PoEu skladu s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)Gubici energije PoE na zaštitnim sklopovimaIEEE 802.3af, opcija A: 0,6W @48VDCDimenzije480 x 41 x 130 (mm)PrimjenaZaštita uređaja instaliranih na metalnim konstrukcijamaNačin montažeMontaža u Rack ormar 19"Nepropusnost kućištane odnosi seRadna temperatura-30C~60C

Podatkovna veza
PoE linija
	IEEE 802.3af, opcija B: 0,35W @48VDC IEEE 802.3at, opcija A: 1,6W @54VDC IEEE 802.3at opcija B: 0,6W @54VDC IEEE 802.3bt, tip 3, opcija AB: 1,2W @54VDC *) podaci za maksimalno predviđeno opterećenje
Zajedničke karakteristike
