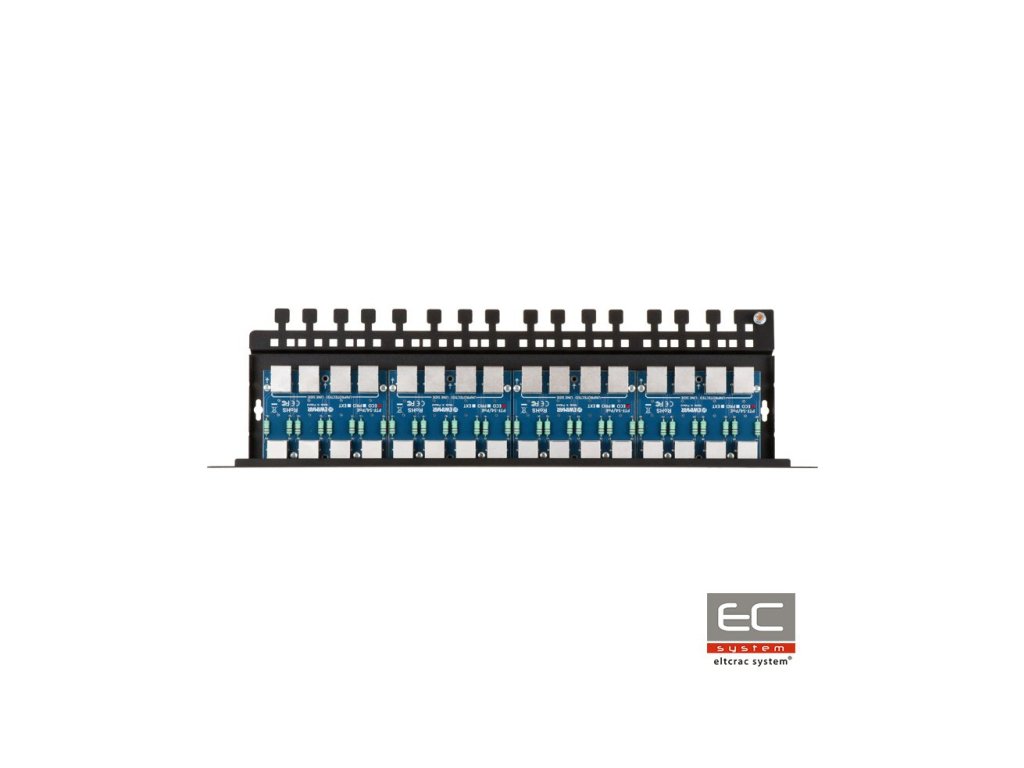

PTF-516R-PRO/PoE - 16-kanalna zaštita mreže LAN - EWIMAR
PTF-516R-PRO/PoE je šesnaestokanalska zaštita odgovorna za zaštitu od prenapona npr. IP kamera, LAN switch-eva, router-a, WiFi pristupnih točaka i drugih uređaja koji rade u 100Mbit mrežama. Uređaj je kompatibilan s kabelima UTP i FTP kategorije 5, 5e i 6. Zaštita je namijenjena za mreže 10Base-T i 100Base-T. Uređaj se sastoji od četiri modula PTF-54-PRO/PoE, montiranih na dediciranoj osnovi PTU/PTF-5RACK. PTF-516R-PRO/PoE je namijenjen za zaštitu uređaja instaliranih izvan zgrada. Izvrsni prijenosni parametri i velika otpornost na udarce postignuti su zahvaljujući upotrebi PCB pločica s vrlo velikim sadržajem bakra, preciznom vođenju krugova i upotrebi inovativnih komponenti. Na obje strane (zaštićena - UREĐAJ i nezaštićena - LINIJA) korištene su utičnice RJ-45, što omogućava povezivanje modula s drugim patch panelima, koji čine završetke LAN kablova. Uređaj se ne smije koristiti u kombinaciji sa standardnim patch panelima s utičnicama LSA (Krone), jer otpornost njihovih krugova na udarce je previše mala i mogu se oštetiti u trenutku prenapona. Kao završetak LAN kablova najbolje je koristiti patch panele s modulima tipa Keystone. Uzemljenje uređaja se provodi kroz montažne vijke kućišta Rack, što omogućava jednostavno održavanje, zamjenu ili proširenje modula. Povezivanje se vrši pomoću priloženog kabela, koji je pričvršćen za zajedničku uzemljivačku točku kućišta. Preporučeni način osiguravanja najviše razine zaštite je upotreba zaštite na obje strane kablova: višekanalno na strani LAN switch-a i pojedinačno na strani krajnjih uređaja.
Kompleksna zaštita sustava industrijske televizije
Tehnička specifikacija:
| Podatkovna veza | |
|---|---|
| Broj LAN kanala | 16 |
| Mogućnost proširenja | Ne, samo zamjena za druge module |
| Podržani tipovi LAN mreža | 10Base-T, 100Base-T, uvijenih parica kategorije 5, 5e i 6 |
| Ulazni konektor (kabel) | Utičnica RJ-45, zaštićena |
| Izlazni konektor (uređaj) | Utičnica RJ-45, zaštićena |
| Vrste korištenih kablova | UTP / FTP kategorije 5, 5e i 6 |
| Nazivni napon DC (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Prašni struja (8/20µS, linija-zemlja) Iimp | 2kA po vodiču (14kA ukupno) |
| Nazivni napon DC (linija-linija) UN | 3,3V DC |
| Maksimalno radno napajanje (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP C3 | 20V |
| Prašni struja (8/20µS, linija-linija) Iimp | 100A |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 1-2pF |
| Serijska otpornost | 2,2 / liniju |
| Nazivna struja IN | 300mA / liniju |
| Broj stupnjeva zaštite | 2 (GDT, TVS) |
| Odvojeni element | Otpornost na udarce |
| Linija PoE | |
| Nazivni napon DC (linija-linija) UN | 58V DC |
| Maksimalno radno napajanje (linija-linija) UC | 64V DC |
| Razina zaštite UP | 93V |
| Prašni struja (8/20µS, linija-linija) Iimp | 100A |
| Prašni struja (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaštićene parice | (1+2)-(3+6), (4+5)-(7+8) |
| PoE radni standard | u skladu s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Gubici snage PoE na zaštitnim krugovima | IEEE 802.3af, opcija A: 0,6W @48VDC IEEE 802.3af, opcija B: 0,35W @48VDC IEEE 802.3at, opcija A: 1,6W @54VDC IEEE 802.3bt, Tip 3, opcija AB: 1,2W @54VDC *) podaci za maksimalno predviđeno opterećenje |
| Zajedničke karakteristike | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Primjena | Zaštita uređaja instaliranih izvan zgrada |
| Način montaže | Montaža u Rack 19" ormaru |
| Otpornost kućišta | ne važi |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750090 |
