PTF-54-PRO/PoE - 4-kanalni modul zaštite od prenapona za LAN mrežu - EWIMAR
Code: EC-23489
Product detailed description

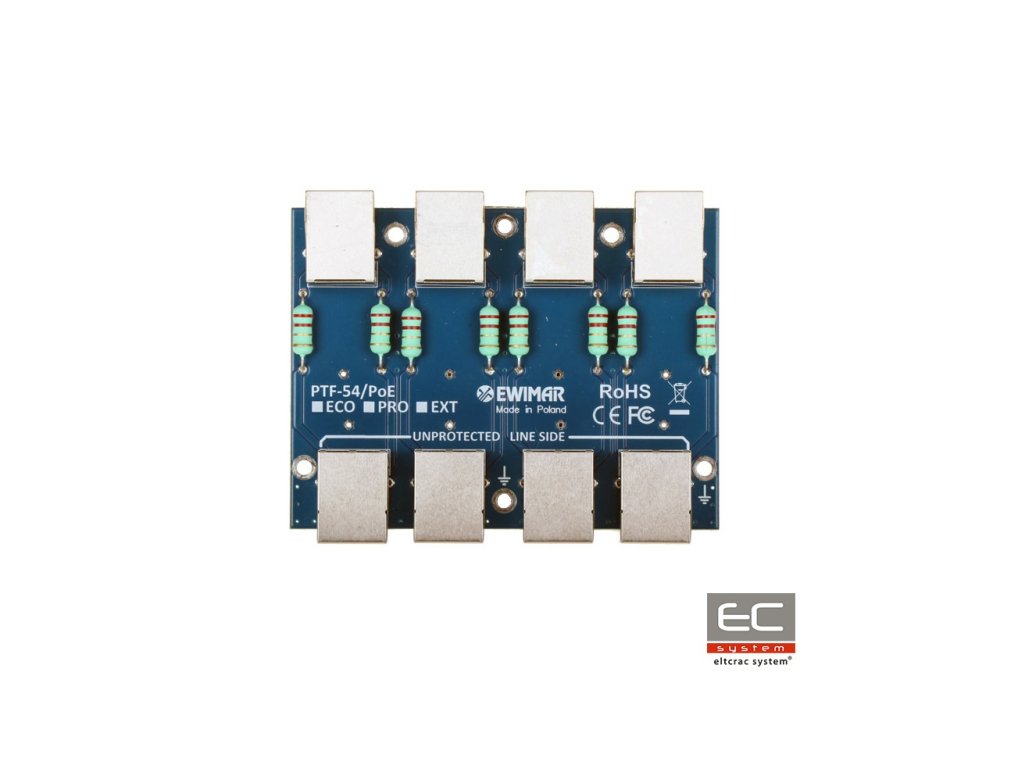

PTF-54-PRO/PoE - 4-kanalni modul zaštite od prenapona za mrežu LAN - EWIMAR
PTF-54-PRO/PoE je četverokanalni modul odgovoran za zaštitu od prenapona, među ostalim za IP kamere, LAN switch-eve, rutere, WiFi pristupne točke i druge uređaje koji rade u mrežama 100Mbit. Uređaj je kompatibilan s kabliranjem UTP i FTP kategorija 5, 5e i 6. Modul je namijenjen za mreže 10Base-T, 100Base-T. PTF-54-PRO/PoE je namijenjen za zaštitu uređaja instaliranih izvan zgrada. Izvrsni parametri prijenosa podataka i visoka otpornost na udarce postignuti su korištenjem PCB-a s vrlo visokom sadržajem bakra, preciznim vođenjem krugova i upotrebom inovativnih komponenti. Na obje strane (zaštićena - DEVICE i nezaštićena - LINE) koriste se konektori RJ-45, zbog čega se moduli mogu povezati s drugim patch panelima koji formiraju završetke LAN kablova. Uređaj se ne smije koristiti u kombinaciji s običnim patch panelima s LSA (Krone) konektorima, jer njihovi krugovi imaju previše nisku otpornost na udarce i mogu se oštetiti pri prenapovima. Kao završetak LAN kablova najbolje je koristiti patch panele s modulima tipa Keystone. Za instalaciju je potrebno koristiti namjensku bazu PTU/PTF-5-RACK, koja sadrži maksimalno 4 modula različitih tipova, ili jedan modulni ormar PTF-5-BOX. Uzemljenje uređaja se vrši pomoću montažnih vijaka ormara Rack, čime se osigurava jednostavno održavanje, zamjena ili proširenje modula. Povezivanje se realizira pomoću priloženog kabela, koji je pričvršćen za zajedničku uzemljivačku točku ormara.
Način instalacije modula u namjenskom ormaru Rack
Način instalacije modula u plastičnom ormaru
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 4 |
| Podržani tipovi LAN mreža | 10Base-T, 100Base-T, skratna kategorija 5, 5e i 6 |
| Ulazni konektor (kabel) | Konektor RJ-45 |
| Izlazni konektor (uređaj) | Konektor RJ-45 |
| Vrste korištenih kablova | UTP / FTP kategorija 5, 5e i 6 |
| Nazivno napajanje DC (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Ispušni struja (8/20µS, linija-zemlja) Iimp | 2kA na svaki vodič (ukupno 14kA) |
| Nazivno napajanje DC (linija-linija) UN | 3,3V DC |
| Maksimalno radno napajanje (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP C3 | 20V |
| Ispušni struja (8/20µS, linija-linija) Iimp | 100A |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 1-2pF |
| Serijski otpor | 2,2 / liniju |
| Nazivni struja IN | 300mA / liniju |
| Broj stupnjeva zaštite | 2 (GDT, TVS) |
| Odvajajući element | Ispušni otpornik |
| Linija PoE | |
| Nazivno napajanje DC (linija-linija) UN | 58V DC |
| Maksimalno radno napajanje (linija-linija) UC | 64V DC |
| Razina zaštite UP | 93V |
| Ispušni struja (8/20µS, linija-linija) Iimp | 100A |
| Ispušni struja (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| Standard rada PoE | u skladu s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Gubici snage PoE na zaštitnim krugovima | IEEE 802.3af, opcija A: 0,6W @48VDC IEEE 802.3af, opcija B: 0,35W @48VDC IEEE 802.3at, opcija A: 1,6W @54VDC IEEE 802.3bt, Tip 3, opcija AB: 1,2W @54VDC *) podaci za maksimalno predviđeno opterećenje |
| Zajedničke karakteristike | |
| Dimenzije | 100 x 80 x 18 (mm) |
| Primjena | Unutra |
| Način montaže | Montaža u plastičnom ormariću ili u RACK 19" ormaru |
| Zatvorenost ormara | ne odnosi se |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750441 |
