PTF-58R-ECO/PoE - 8-kanalna zaštita mreže LAN - EWIMAR
Code: EC-32057
Product detailed description

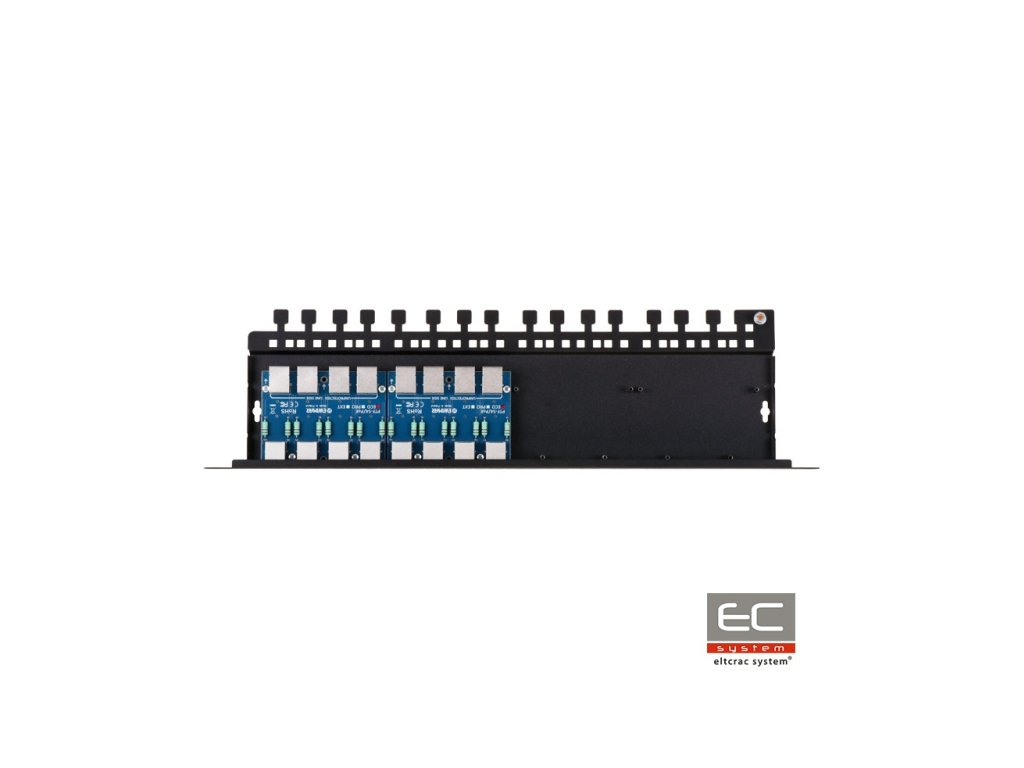

PTF-58R-ECO/PoE - 8-kanalna zaštita mreže LAN - EWIMAR
PTF-58R-ECO/PoE je osam-kanalna zaštita odgovorna za zaštitu od prenapona npr. IP kamera, LAN preklopnika, rutera, WiFi pristupnih točaka i drugih uređaja koji rade u mrežama 100Mbit. Uređaj je kompatibilan s kabelima UTP i FTP kategorije 5, 5e i 6. Zaštita je namijenjena za mreže 10Base-T, 100Base-T. Uređaj se sastoji od dva modula PTF-54-ECO/Poe, montirana na namjensku osnovu PTU/PTF-5RACK. Može se proširiti maksimalno na 16 kanala dodavanjem dodatna dva modula serije PTF-54 ili PTU-54. PTF-58R-ECO/PoE je namijenjen za zaštitu uređaja instaliranih unutar zgrada. Izvrsno prenošenje podataka i visoka otpornost na udarce postižu se korištenjem PCB ploča s vrlo debelim slojem bakra, preciznim vođenjem krugova i iskorištavanjem inovativnih komponenti. Na oba kraja (zaštićena - DEVICE i nezaštićena - LINE) nalaze se priključci RJ-45. Uzemanjenje uređaja se vrši pomoću montažnih vijaka kućišta Rack, čime se omogućava jednostavno održavanje, zamjena ili proširenje modula. Priključenje se realizira pomoću priloženog kabela, priključenog na zajedničku uzemljivačku točku kućišta. Preporučeni način osiguravanja najvišeg nivoa zaštite je korištenje zaštita na obje strane kabela: višestruka zaštita na strani pristupnih točaka LAN i pojedinačne zaštite na strani krajnjih uređaja.
Instalacija LAN s povezivanjem zaštitnog patch panela
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 8 |
| Mogućnost proširenja | Na 16 kanala |
| Podržane vrste LAN mreža | 10Base-T, 100Base-T, uvrnuta parica kategorije 5, 5e i 6 |
| Ulazni priključak (kabel) | Priključak RJ-45, zaštićen |
| Izlazni priključak (uređaj) | Priključak RJ-45, zaštićen |
| Tipovi korištenih kabela | UTP / FTP kategorije 5, 5e i 6 |
| Nominano napajanje DC (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Nivo zaštite 1kV/s (linija-zemlja) UP | 600V |
| Struja pražnjenja (8/20µS, linija-zemlja) Iimp | 100A |
| Nominano napajanje DC (linija-linija) UN | 3,3V DC |
| Maksimalno radno napajanje (linija-linija) UC | 3,5V DC |
| Nivo zaštite 1kV/s (linija-linija) UP C3 | 20V |
| Struja pražnjenja (8/20µS, linija-linija) Iimp | 100A |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 1-2pF |
| Serijski otpor | 2,2 / liniju |
| Nominovana struja IN | 300mA / liniju |
| Broj zaštitnih stepeni | 1 (hibridni) |
| Linija PoE | |
| Nominano napajanje DC (linija-linija) UN | 58V DC |
| Maksimalno radno napajanje (linija-linija) UC | 64V DC |
| Nivo zaštite UP | 93V |
| Struja pražnjenja (8/20µS, linija-linija) Iimp | 100A |
| Struja pražnjenja (8/20µS, linija-zemlja) Iimp | 100A |
| Zaštićene parice | (1+2)-(3+6), (4+5)-(7+8) |
| Standard rada PoE | u skladu s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Gubici snage PoE na zaštitnim krugovima | IEEE 802.3af, mogućnost A: 0,23W @48VDC IEEE 802.3af, mogućnost B: 0,13W @48VDC IEEE 802.3at, mogućnost A: 0,68W @54VDC IEEE 802.3bt, tip 3 mogućnost AB: 0,8W @54VDC *) podaci za maksimalno pretpostavljeno opterećenje |
| Zajedničke karakteristike | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Upotreba | Zaštita uređaja instaliranih unutar zgrada |
| Način montaže | Montaža u Rack ormar 19" |
| Sadržaj kućišta | nevaži |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750472 |
