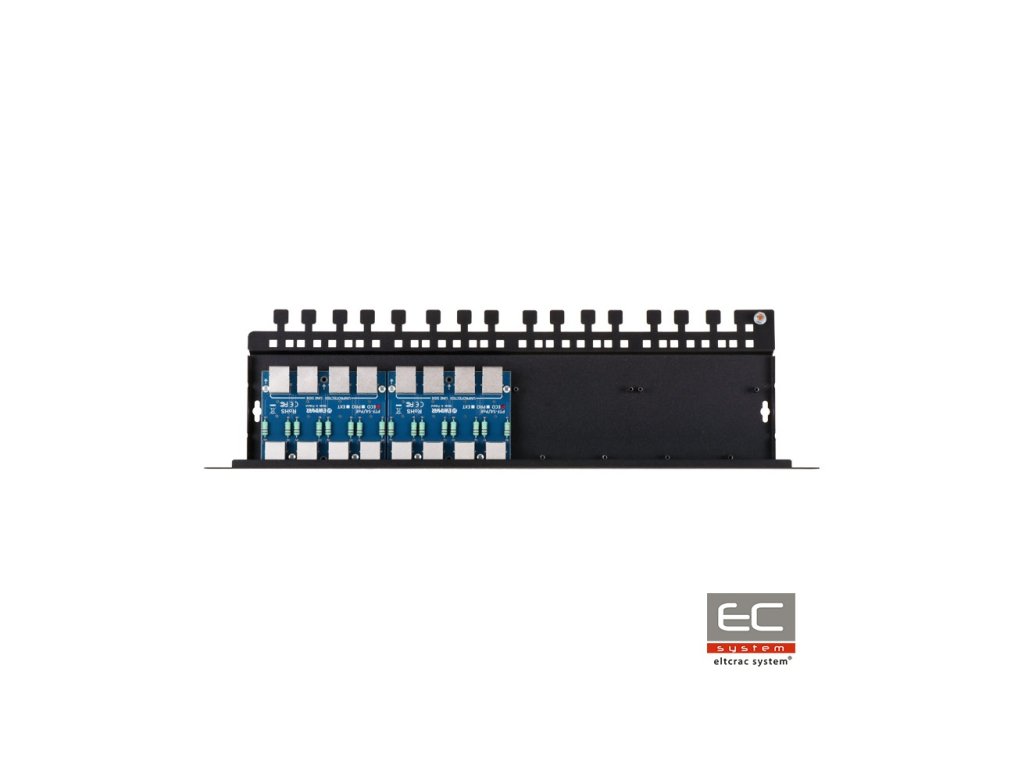

PTF-58R-EXT/PoE - 8-kanalna zaštita mreže LAN - EWIMAR
PTF-58R-EXT/PoE je osmo-kanalna zaštita odgovorna za zaštitu od prenapona, između ostalog IP kamera, LAN switcheva, rutera, WiFi pristupnih točaka i drugih uređaja koji rade u mrežama 100Mbit. Uređaj je kompatibilan s kabelima UTP i FTP kategorije 5, 5e i 6. Zaštita je namijenjena mrežama 10Base-T i 100Base-T. Uređaj se sastoji od dva modula PTF-54-EXT/PoE, montiranih na namjenskoj bazi PTU/PTF-5RACK. Može se proširiti maksimalno na 16 kanala montiranjem dodatna dva modula serije PTF-54 ili PTU-54 na bazu. PTF-58R-EXT/PoE namijenjen je zaštiti uređaja instaliranih izvan zgrada kao i na stupovima i metalnim konstrukcijama. Modul koristi tehnologiju MOSFET, koja omogućava postizanje vrlo visokog nivoa zaštite od prenapona i naglih skokova potencijala. Izvrsni parametri prijenosa podataka i visoka otpornost na udarce postignuti su zahvaljujući korištenju PCB ploča s vrlo visokim sadržajem bakra, preciznom vođenju krugova i primjeni inovativnih komponenti. Na obje strane (zaštićena - DEVICE i nezaštićena - LINE) korišteni su konektori RJ-45, što omogućuje spajanje modula s drugim patch panelima, koji su krajevi LAN kablova. Uređaj se ne bi trebao koristiti u kombinaciji sa standardnim patch panelima s LSA (Krone) konektorima, jer je njihova otpornost na udarce previsoka i mogu biti oštećeni prilikom prenapona. Kao završetak LAN kablova najbolje se koriste patch paneli s keystone modulima. Zemljenje uređaja vrši se pomoću montažnih vijaka kućišta Rack, što omogućava jednostavno održavanje, zamjenu ili proširenje modula. Povezivanje se vrši priključenim kablom, koji je pričvršćen na zajedničku zemljospojnu točku kućišta. Preporučeno rješenje za osiguravanje najviše razine zaštite je korištenje zaštite s obje strane kablova: višekanale na strani LAN switcheva i pojedinačne na strani krajnjih uređaja. Za osiguranje učinkovite zaštite od prenapona nije prikladno kombinirati zaštite serije EXT s jedne strane kabla s zaštitama serije ECO s druge strane kabla. S druge strane, trebalo bi koristiti zaštite minimalno serije PRO, a najbolje serije EXT, što povećava napetost izolacijskog bufera.
Primjer zaštite industrijske mreže LAN
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 8 |
| Mogućnost proširenja | Do 16 kanala |
| Podržani tipovi LAN mreža | 10Base-T, 100Base-T, uvrnuta para kategorije 5, 5e i 6 |
| Ulazni konektor (kabel) | Konektor RJ-45, zaštićen |
| Izlazni konektor (uređaj) | Konektor RJ-45, zaštićen |
| Tipovi korištenih kablova | UTP / FTP kategorije 5, 5e i 6 |
| Nazivna napetost DC (linija-zemlja) UN | 90V DC |
| Maksimalna radna napetost (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Isprazni struja (8/20µS, linija-zemlja) Iimp | 2kA za svaki vodič kabela (14kA ukupno) |
| Nazivna napetost DC (linija-linija) UN | 3,3V DC |
| Maksimalna radna napetost (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP C3 | 8V |
| Isprazni struja (8/20µS, linija-linija) Iimp | 2kA u vezi s djelovanjem MOSFET |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 1-2pF |
| Serijska otpornost | 6 / liniju |
| Nazivni struja IN | 300mA / liniju |
| Broj zaštitnih stupnjeva | 3 (GDT, MOSFET, TVS) |
| Odvajanje elementa | Super brza osigurač MOSFET |
| PoE linija | |
| Nazivna napetost DC (linija-linija) UN | 58V DC |
| Maksimalna radna napetost (linija-linija) UC | 64V DC |
| Razina zaštite UP | 93V |
| Isprazni struja (8/20µS, linija-linija) Iimp | 100A |
| Isprazni struja (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| PoE standard | u skladu s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Gubici snage PoE na zaštitnim krugovima | IEEE 802.3af, opcija A: 0,6W @48VDC IEEE 802.3af, opcija B: 0,35W @48VDC IEEE 802.3at, opcija A: 1,6W @54VDC IEEE 802.3bt, Tip 3, opcija AB: 1,2W @54VDC *) podaci za maksimalno pretpostavljeno opterećenje |
| Zajedničke osobine | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Primjena | Zaštita uređaja instaliranih na metalnim konstrukcijama |
| Način montaže | Montaža u Rack kućištu 19" |
| Nepropusnost kućišta | nije relevantno |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750519 |
