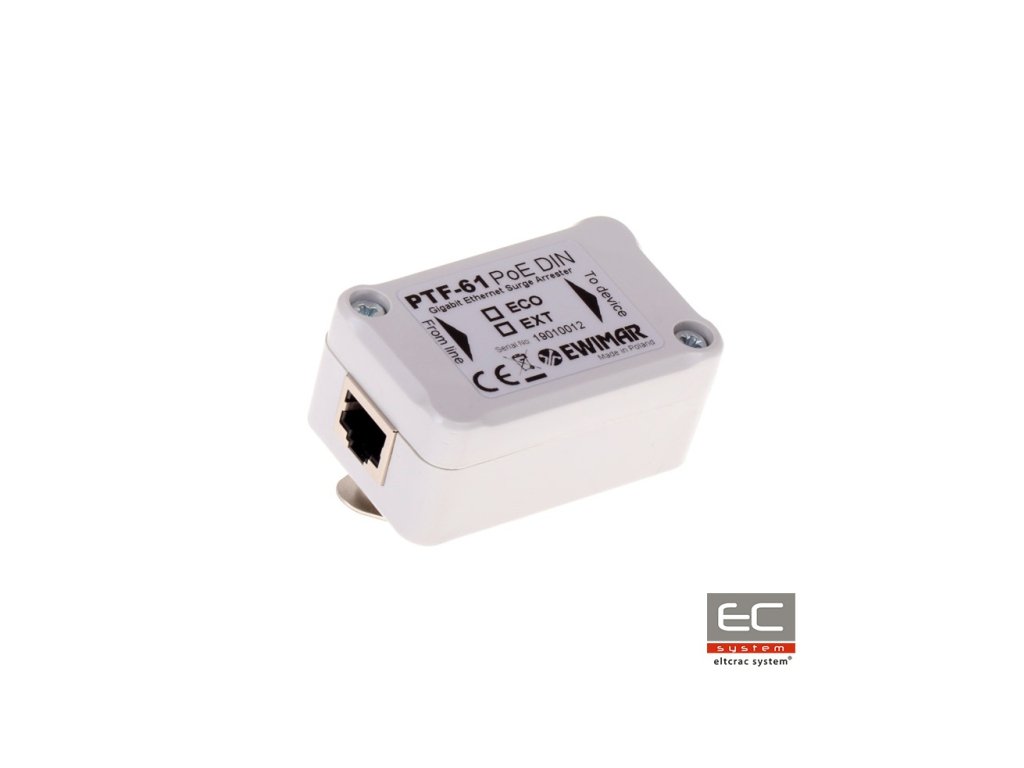

PTF-61-ECO/PoE/DIN - Prekidačka prenapona za gigabitnu LAN mrežu na DIN šinu - EWIMAR
PTF-61-ECO/PoE/DIN je jedokanalska prekidačka prenapona iz ekonomske serije montirana na DIN šinu, odgovorna za zaštitu, npr. IP kamera, LAN switcheva, rutera, WiFi pristupnih točaka i drugih uređaja koji rade u Gigabit Ethernet mreži. Zaštita osigurava učinkovitu zaštitu (otpornost na udare do 100A) uređaja i LAN instalacija čiji se elementi nalaze unutar zgrada. PTF-61-ECO/PoE/DIN je kompatibilna s normama 10Base-T, 100Base-T i 1000Base-T. Izvrsni parametri prijenosa podataka postižu se zahvaljujući inovativnim komponentama višeslojnih ploča. Napajanje krajnjih uređaja zaštićeno je od oštećenja pomoću neovisnih zaštitnih krugova napajanja PoE, koji eliminiraju porast napona između parova 1,2 - 3,6 i 4,5 - 7,8 zbog prenapona uzrokovanih munjama ili nekontroliranim porastom napona. Uzemljenje zaštite vrši se uz pomoć DIN šina. Za montažu uređaja na DIN šinu potrebno je koristiti metalni držač koji je sastavni dio PTF-61-ECO/PoE/DIN.
Ispravna zaštita gigabitne LAN mreže pomoću dva uređaja PTF-61
Zaštita se može koristiti i s strane LAN switcha, ali u slučaju više kanala preporučuje se korištenje višekanalnih zaštita serije PTU-6xx ili PTF-6x.
Preporučena zaštita 16-točkovne mreže LAN Gigabit Ethernet
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 1 |
| Podržani Ethernet standardi | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilnost s kabelskim vodovima | Kategorija 5, 5e i 6 |
| Ulazni konektor (nezaštićena strana) | Štitni konektor RJ-45 |
| Izlazni konektor (zaštićena strana) | Štitni konektor RJ-45 |
| Nominalno istosmjerno napajanje (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Struja pražnjenja (8/20µS, linija-zemlja) Iimp | 100A |
| Nominalno istosmjerno napajanje (linija-linija) UN | 3,3V DC |
| Maksimalno radno napajanje (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP | 20V |
| Struja pražnjenja (8/20µS, linija-linija) Iimp | 100A |
| Zaštićene linije | 1-2, 3-6, 4-5, 7-8 |
| Kapacitet (linija-linija) @1MHz | 15pF |
| Kapacitet (linija-zemlja) @1MHz | 2-3pF |
| Serijski otpor | 0,3 / liniju |
| Nominalna struja IN | 300mA / liniju |
| PoE linija | |
| Nominalno istosmjerno napajanje (linija-linija) UN | 57V DC |
| Maksimalno radno napajanje (linija-linija) UC | 64V DC |
| Razina zaštite UP | 93V |
| Struja pražnjenja (8/20µS, linija-linija) Iimp | 73A |
| Nominalno istosmjerno napajanje (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Struja pražnjenja (8/20µS, linija-zemlja) Iimp | 100A |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| PoE standard | Kompatibilan sa svim tipovima uključujući Hi PoE |
| Zajedničke karakteristike | |
| Dimenzije | 65 x 30 x 40 (mm) |
| Primjena | Unutarnja / Vanjska samo u dodatnom IP66 kućištu |
| Način montiranja | Montažna kutija na DIN šinu |
| Način uzemljenja | Kabel / DIN šina |
| Stupanj zaštite | IP54 |
| Radna temperatura | -30C~60C |
