Product detailed description

16-kanalna prenaponska zaštita serije ECO s PoE zaštitom za instalacije Gigabit Ethernet

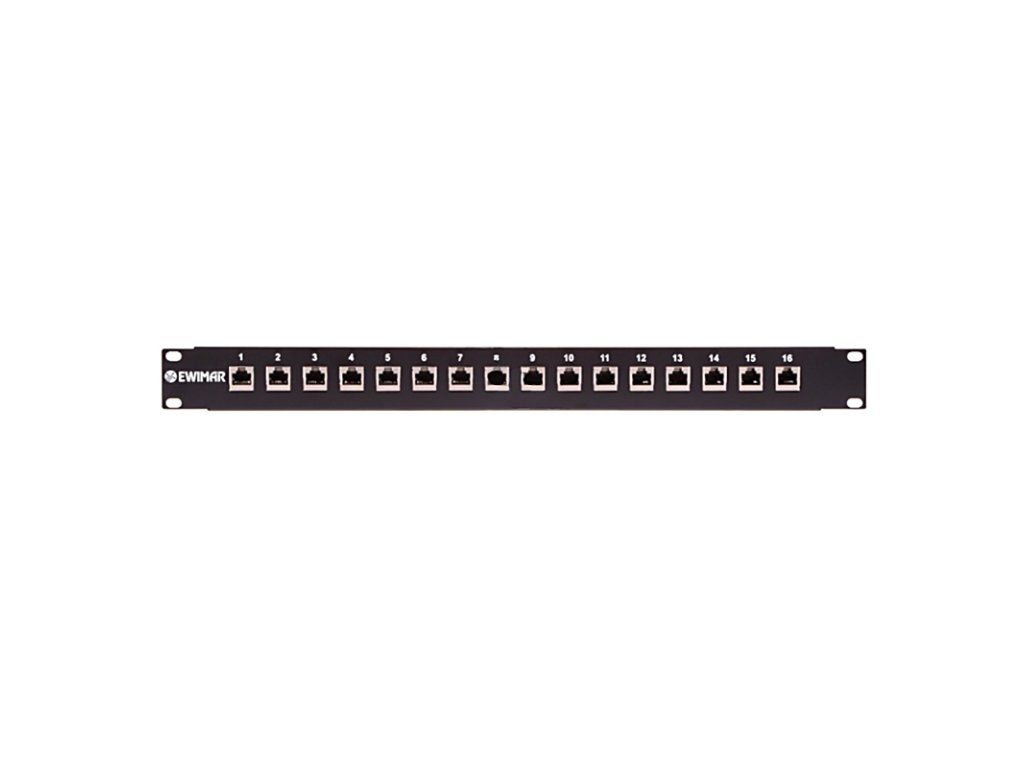

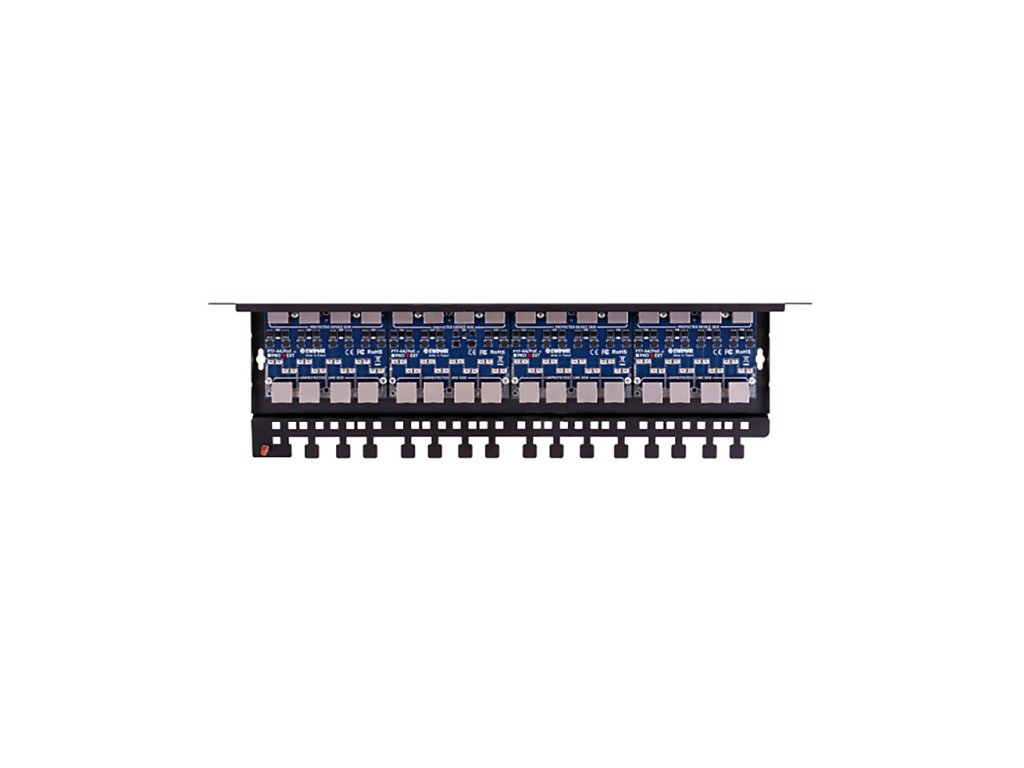

PTF-616R-ECO/PoE je šesnaestokanašni prenaponski limiter namijenjen za mreže Gigabit Ethernet. Uređaj je kompatibilan s UTP i FTP kablovima kategorije 5, 5e i 6. Modul je namijenjen za mreže 100Base-Tx, 1000Base-T. Limiter se sastoji od četiri modula PTU-64-ECO, montiranih na predviđenu podlogu PTU/PTF-6-RACK. Na prednjoj strani, koja je zaštićena strana (DEVICE), korišteni su konektori RJ-45, na koje se povezuju portovi LAN prekidača. Nezaštićena strana (LINE) se sastoji također od konektora RJ-45 smještenih na stražnjoj strani, na koje se povezuju duge veze infrastrukture LAN mreže. Kako bi se osigurala kontinuitet shieldinga FTP kablova, potrebno je koristiti shielded patchcords. Smještaj konektora nezaštićene strane na stražnjoj strani zaštite uvjetovan je potrebom pažnje na veliku kvalitetu njegovih prijenosnih parametara i niske preslušavanje.

Moduli serije PTU-64 su inovativna rješenja s visokom učinkovitošću zaštite od prenapona i visokom kvalitetom prijenosa. Korištenje više slojeva PCB ploča dovelo je do usklađenosti sa standardom kategorije 6 kablova i pravilnim testovima za frekvencije 4 x 125MHz. Napajanja LAN uređaja su zaštićena od oštećenja neovisnim zaštitnim krugovima PoE, koji eliminiraju porast napona između parova 1,2 - 3,6 i 4,5 - 7,8 uslijed prenapona uzrokovanih olujnim aktivnostima ili nekontroliranim porastom napona. Uzgrađenje uređaja se provodi povezivanjem u odgovarajuće uzemljene Rack ormare koristeći priloženi uzemljivački kabel. Osim toga, za osiguranje zaštite od prašine za konektore i krugove limitera moguće je koristiti pokrov PTU/PTF-COVER. Uređaj je namijenjen za LAN instalacije koje su potpuno unutarnje i nisu izložene iskrenju od drugih nezaštićenih instalacija.

Primjer potpune zaštite mreže Gigabit Ethernet

Tehnička specifikacija
