4-kanalni modul za zaštitu od prenapona serije ECO s PoE zaštitom za Gigabit Ethernet instalacije

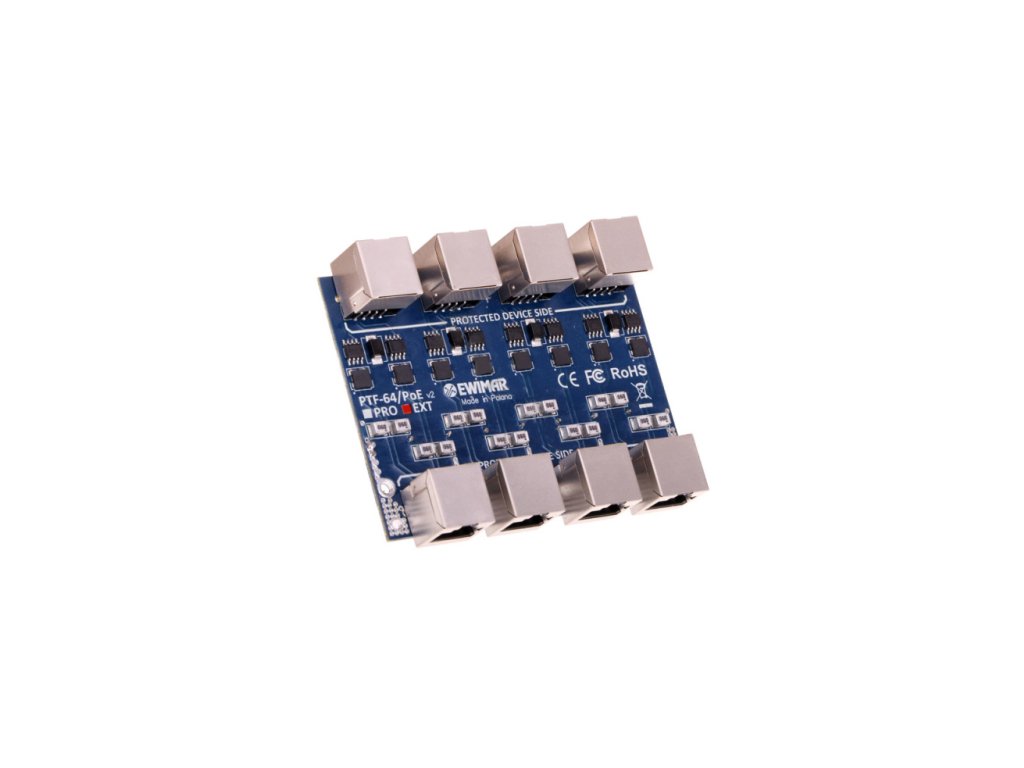

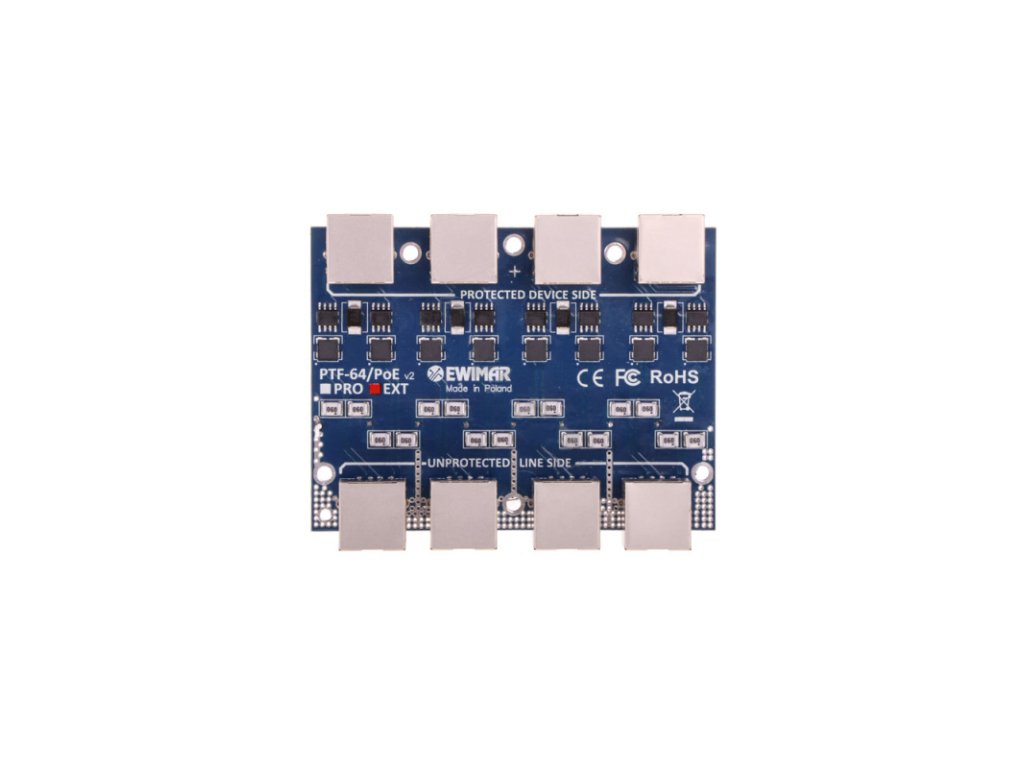

PTF-64-ECO/PoE je četverokanalski modul odgovoran za zaštitu od prenapona npr. IP kamera, LAN prekidača, usmjerivača, WiFi pristupnih točaka i drugih uređaja koji rade u gigabitnim mrežama. Uređaj je kompatibilan s kablovskom instalacijom UTP i FTP kategorije 5 i 6. Modul je namijenjen za mreže 100Base-Tx, 1000Base-T/Tx. Izvrsni parametri prijenosa podataka i visoka otpornost na udarce postižu se zahvaljujući inovativnim komponentama višeslojnih tiskanih ploča. Napajanje LAN uređaja je zaštićeno od oštećenja putem neovisnih zaštitnih krugova PoE, koji eliminiraju povećanje napona između parova 1,2 - 3,6 i 4,5 - 7,8 zbog prenapona uzrokovanih munjama ili nekontroliranim povećanjem napona. Na zaštićenoj strani (DEVICE) korišteni su konektori RJ-45, što omogućuje brzo povezivanje kabela. Nezaštićena strana također je opremljena konektorom RJ-45. Takvo rješenje ubrzava povezivanje kabela, servis složenih zaštitnih panela u Rack ormariću i olakšava njihovo povezivanje s već postojećim instalacijama. Za montažu modula potrebno je koristiti bazu PTU/PTF-6-RACK, koja može primiti maksimalno 4 modula različitih tipova ili modul može biti smješten u malim instalacijama i pričvršćen na zid nakon instalacije u plastičnu kutiju PTF-6-Box.
Modul PTF-64-ECO instaliran u Rack panelu
Tehnička specifikacija
| PTF-64-ECO/PoE | |
|---|---|
| Podatkovna linija | |
| Broj LAN kanala | 4 |
| Podržani Ethernet standardi | 10Base-T, 100Base-T, 1000Base-T |
| Kompatibilnost s kablovskom instalacijom | Kategorija 5, 5e i 6 |
| Ulazni konektor (nezaštićena strana) | RJ-45 konektor, štitni, kategorija 6 |
| Izlazni konektor (zaštićena strana) | RJ-45 konektor, štitni, kategorija 6 |
| Nominirano DC napajanje (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Impulzni strujni udar (8/20µS, linija-zemlja) Iimp | 100A |
| Nominirano DC napajanje (linija-linija) UN | 3,3V DC |
| Maksimalno radno napajanje (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP | 28V |
| Impulzni strujni udar (8/20µS, linija-linija) Iimp | 100A |
| Zaštićene linije | 1-2, 3-6, 4-5, 7-8 |
| Kapacitet (linija-linija) @1MHz | 15pF |
| Kapacitet (linija-zemlja) @1MHz | 2-3pF |
| Serijski otpor | 2,2 / linija |
| Nominirana struja IN | 300mA / linija |
| PoE linija | |
| Nominirano DC napajanje (linija-linija) UN | 57V DC |
| Maksimalno radno napajanje (linija-linija) UC | 64V DC |
| Razina zaštite UP | 90V |
| Impulzni strujni udar (8/20µS, linija-linija) Iimp | 100A |
| Nominirano DC napajanje (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Impulzni strujni udar (8/20µS, linija-zemlja) Iimp | 100A |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| PoE standard | Kompatibilan sa svim tipovima uključujući Hi PoE |
| Općenito | |
| Primjena | Unutarnja |
| Način montaže | Montaža u Rack panelu ili plastičnoj kutiji |
| Način uzemljenja | Priključne vijke |
| Temperaturni raspon | -30C do 60C |
| Dimenzije | 100 x 75 x 20 mm |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750250 |
