PTF-68R-ECO/PoE - 8-kanalna zaštita mreže LAN Gigabit Ethernet - EWIMAR
Code: EC-PTF-68R-ECO/POE
Related products
Product detailed description
Osam kanalna zaštita od prenapona serije ECO s zaštitom PoE za instalacije Gigabit Ethernet
PTF-68R-ECO/PoE je osamkanalna zaštita namijenjena za mreže Gigabit Ethernet. Uređaj je kompatibilan s kablovima UTP i FTP kategorije 5, 5e i 6. Modul je namijenjen za mreže 100Base-Tx, 1000Base-T/Tx. Zaštitu čine dva modula PTU-64-ECO, montirana na posebnu bazu PTU/PTF-6-RACK. Namijenjena je za montažu u ormar RACK 19" na prednjoj tračnici za standardnu upotrebu ili na stražnjoj tračnici pomoću kutnih držača LK-MOUNT, u slučaju korištenja za IP-CCTV snimače.

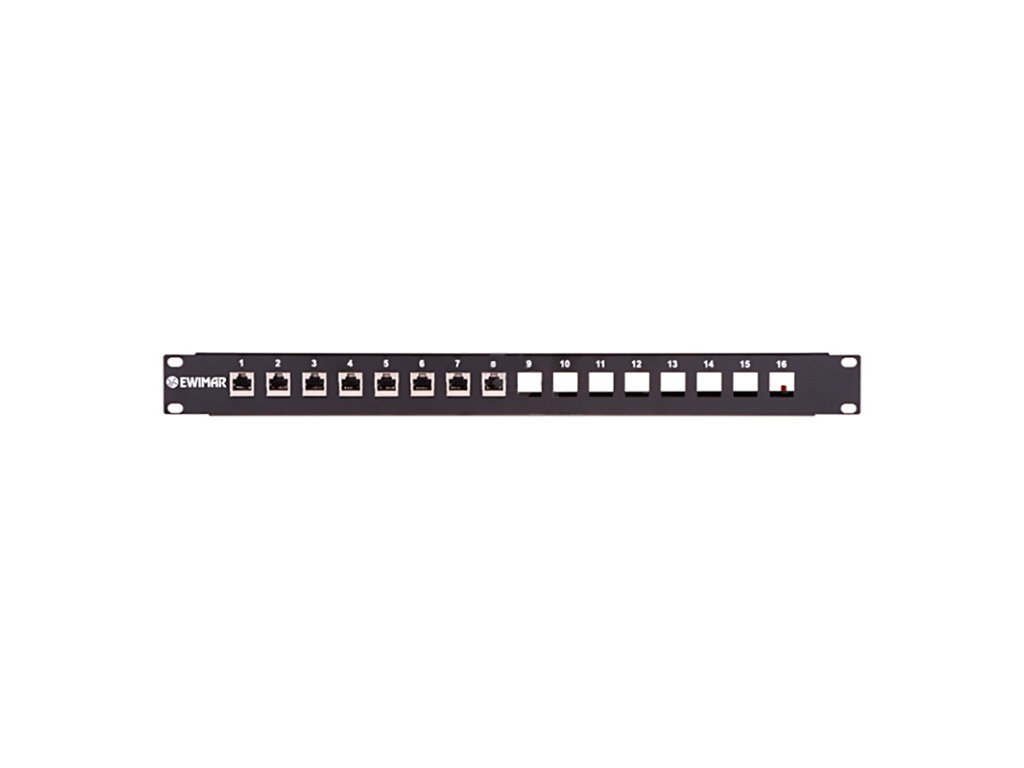

Na prednjoj strani, koja je zaštićena strana (DEVICE), koriste se utičnice RJ-45, na koje su povezani portovi LAN switch-eva. Nezaštićena strana (LINE) se sastoji od utičnica smještenih straga, na koje su povezane duge veze LAN infrastrukture. Smještaj utičnica nezaštićene strane straga ograničava se potrebom osigurati visoku kvalitetu njegovih prijenosnih parametara i niske presluhe. Upotreba višeslojnih PCB ploča i modernih komponenti jamči sukladnost sa standardom kategorije 6 kabeliranja i ispravne testove za frekvencije 4x125MHz.
Napajanja LAN uređaja su zaštićena od oštećenja pomoću neovisnih krugova zaštite napajanja PoE, koji eliminiraju porast napona između parova 1,2 - 3,6 i 4,5 - 7,8 uslijed prenapona uzrokovanih atmosferskim pražnjenjima ili nekontroliranom porastu napona. Zaštitu je moguće proširiti maksimalno na 16 kanala pomoću montaže dva dodatna modula serije PTF-64 ili PTU-64. Uzemljenje uređaja se vrši povezivanjem na pravilno uzemljen ormar RACK uz upotrebu priloženog uzemljivačkog kabela. Osim toga, za osiguranje zaštite od prašine za konektore i krugove zaštite može se koristiti pokrov PTU/PTF-COVER. Preporučeni način osiguravanja najviše razine zaštite je upotreba zaštite s obje strane kablova: više-kanalna s strane LAN switch-a i pojedinačna s strane krajnjih uređaja, poput PTF-61-ECO/PoE. Uređaj je namijenjen za LAN instalacije koje su potpuno smještene unutar zgrade i nisu izložene iskrenju od drugih nezaštićenih instalacija.
Potpuna zaštita od prenapona gigabitne mreže
Tehnička specifikacija
| PTF-68R-ECO/PoE | |
|---|---|
| Podatkovna linija | |
| Broj kanala LAN | 8 |
| Mogućnost proširenja | Do 16 kanala |
| Podržani Ethernet standardi | 10Base-T, 100Base-T, 1000Base-T |
| Kompatibilnost s kabelima | Kategorija 5, 5e i 6 |
| Ulazni konektor (nezaštićena strana) | Utičnica RJ-45, zasjenjena, 6. kategorija |
| Izlazni konektor (zaštićena strana) | Utičnica RJ-45, zasjenjena, 6. kategorija |
| Naznačeno naponsko DC (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Impack struja (8/20µS, linija-zemlja) Iimp | 100A |
| Naznačeno naponsko DC (linija-linija) UN | 3,3V DC |
| Maksimalno radno napajanje (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP | 28V |
| Impack struja (8/20µS, linija-linija) Iimp | 100A |
| Zaštićene linije | 1-2, 3-6, 4-5, 7-8 |
| Kapacitet (linija-linija) @1MHz | 15pF |
| Kapacitet (linija-zemlja) @1MHz | 2-3pF |
| Serijska otpornost | 2,2 / liniju |
| Naznačeni struja IN | 300mA / liniju |
| PoE linija | |
| Naznačeno naponsko DC (linija-linija) UN | 57V DC |
| Maksimalno radno napajanje (linija-linija) UC | 64V DC |
| Razina zaštite UP | 90V |
| Impack struja (8/20µS, linija-linija) Iimp | 100A |
| Naznačeno naponsko DC (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Impack struja (8/20µS, linija-zemlja) Iimp | 100A |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| PoE standard | Kompatibilan sa svim vrstama uključujući Hi PoE |
| Općenito | |
| Korištenje | Unutar |
| Način montaže | Ormar RACK 19" |
| Način uzemljenja | Uzemljiva žica |
| Radna temperatura | -30C do 60C |
| Dimenzije | 480 x 41 x 130 mm |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750601 |
