PTF-68R-EXT/PoE - 8-kanalni mrežni LAN Gigabit Ethernet prenaponski zaštitnik - EWIMAR
Code: EC-29443
Product detailed description

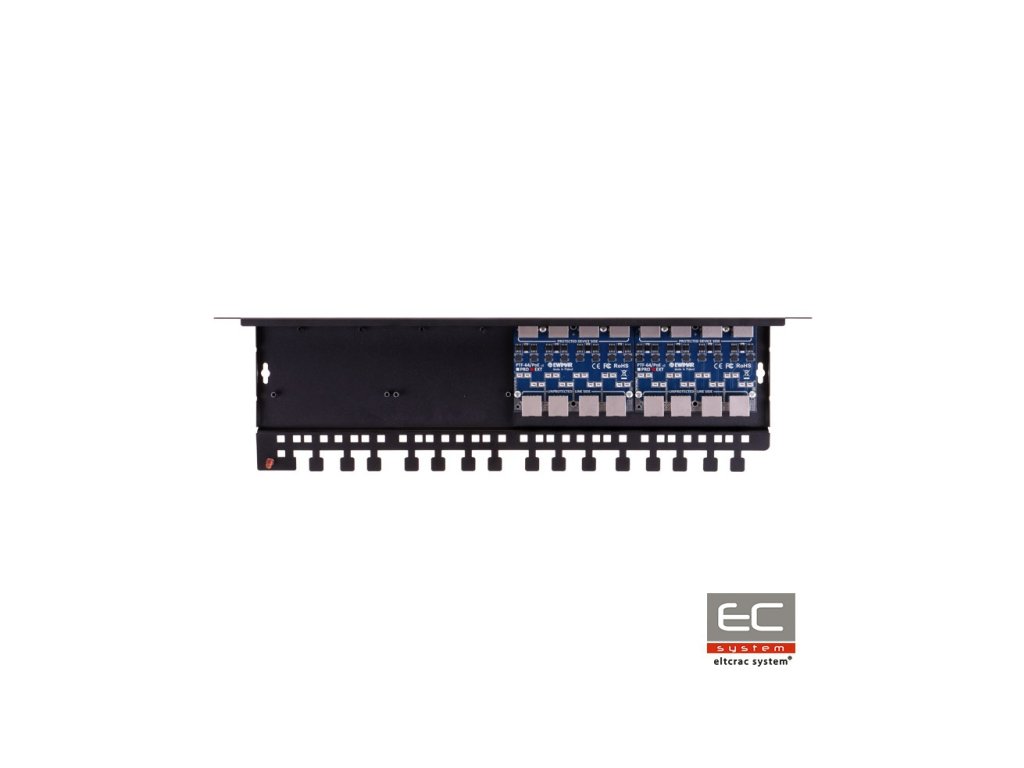

PTF-68R-EXT/PoE - 8-kanalni zaštitnik od prenapona LAN Gigabit Ethernet - EWIMAR
PTF-68R-EXT/PoE je osmočlani zaštitnik namijenjen za mreže Gigabit Ethernet. Uređaj je kompatibilan s kabelima UTP i FTP kategorije 5, 5e i 6. Modul je namijenjen za mreže 100Base-Tx, 1000Base-T/Tx. Zaštitnik čine dva modula PTF-64-EXT, montirana na namjenskom okviru PTU/PTF-6-RACK. Na prednjoj strani, koja je zaštićena strana (DEVICE), koriste se utičnice RJ-45, u koje se priključuju portovi LAN preklopnika. Nezaštićena strana (LINE) čini utičnice smještene na stražnjoj strani, na koje se priključuju dugi kabeli infrastrukture LAN mreže. Smještaj utičnica nezaštićene strane na stražnjoj strani zaštitnika uvjetovan je potrebom za osiguranjem visoke kvalitete njegovih prijenosnih parametara i niskih smetnji. Moduli PTF-64 postižu izvrsne prijenosne parametre i visoku kvalitetu zaštite od prenapona zahvaljujući korištenju višeslojnih tiskanja PCB i inovativnih komponenti u tehnologiji MOSFET pomoću koje se može postići vrlo visoka razina zaštite od prenapona i naglog skoka razlika potencijala. Izvori LAN uređaja su zaštićeni od oštećenja koristeći neovisne sklopove zaštite napajanja PoE, koji eliminiraju porast napona između parova 1,2 - 3,6 i 4,5 - 7,8. kao rezultat prenapona uzrokovanih olujama ili nekontroliranim porastom napona. Zaštitnik se može proširiti maksimalno na 16 kanala montažom dodatna dva modula serije PTF-64 ili PTU-64 na okvir. Uzemljenje uređaja vrši se priključivanjem na odgovarajuće uzemljeno kućište Rack pomoću priloženog uzemljivačkog kabela. Osim toga, za osiguranje zaštite od prašine za konektore i sklopove zaštitnika, može se koristiti pokrov PTU/PTF-COVER. Preporučeni način osiguravanja najvišeg nivoa zaštite je korištenje zaštitnika od prenapona s obje strane kabela: višekanalni na strani LAN preklopnika i jednonamjenski na strani krajnjih uređaja, na primjer PTF-61-EXT/PoE.
Potpuna zaštita od prenapona za gigabitnu mrežu
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj kanala LAN | 8 |
| Mogućnost proširenja | Do 16 kanala |
| Podržani ethernet standardi | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilnost s kabelima | Kategorija 5, 5e i 6 |
| Ulazna utičnica (nezaštićena strana) | Utičnica RJ-45, zaštićena, kategorija 6 |
| Izlazna utičnica (zaštićena strana) | Utičnica RJ-45, zaštićena, kategorija 6 |
| Imenovno DC napajanje (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Impulzni struja (8/20µS, linija-zemlja) Iimp | 2kA |
| Imenovno DC napajanje (linija-linija) UN | 3,3V DC |
| Maksimalno radno napajanje (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP | <8V |
| Impulzni struja (8/20µS, linija-linija) Iimp | 75A (2kA nakon rezanja MOSFET-a) |
| Zaštićene linije | 1-2, 3-6, 4-5, 7-8 |
| Kapacitet (linija-linija) @1MHz | 5pF |
| Kapacitet (linija-zemlja) @1MHz | 2-3pF |
| Odvajajući element | Sigurnosni MOSFET |
| Serijski otpor | 6 / liniju |
| Imenovani struja IN | 300mA / liniju |
| PoE linija | |
| Imenovno DC napajanje (linija-linija) UN | 57V DC |
| Maksimalno radno napajanje (linija-linija) UC | 64V DC |
| Razina zaštite UP | 75V (nakon rezanja MOSFET-a) |
| Impulzni struja (8/20µS, linija-linija) Iimp | 73A (2kA nakon rezanja MOSFET-a) |
| Imenovno DC napajanje (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Impulzni struja (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaštićenim parovima | (1+2)-(3+6), (4+5)-(7+8) |
| Radni PoE standard | Kompatibilan sa svim tipovima uključujući Hi PoE |
| Zajedničke karakteristike | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Upotreba | Unutarnja |
| Način montaže | Montaža u Rack 19" kućište |
| Način uzemljenja | Uzemljivački vodič |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750298 |
