PTU-516R-ECO/PoE - 16-kanalna zaštita mreže LAN - EWIMAR
Code: EC-PTU-516R-ECO/POE
Product detailed description
PTU-516R-ECO/PoE - 16-kanalna zaštita mreže LAN - EWIMAR

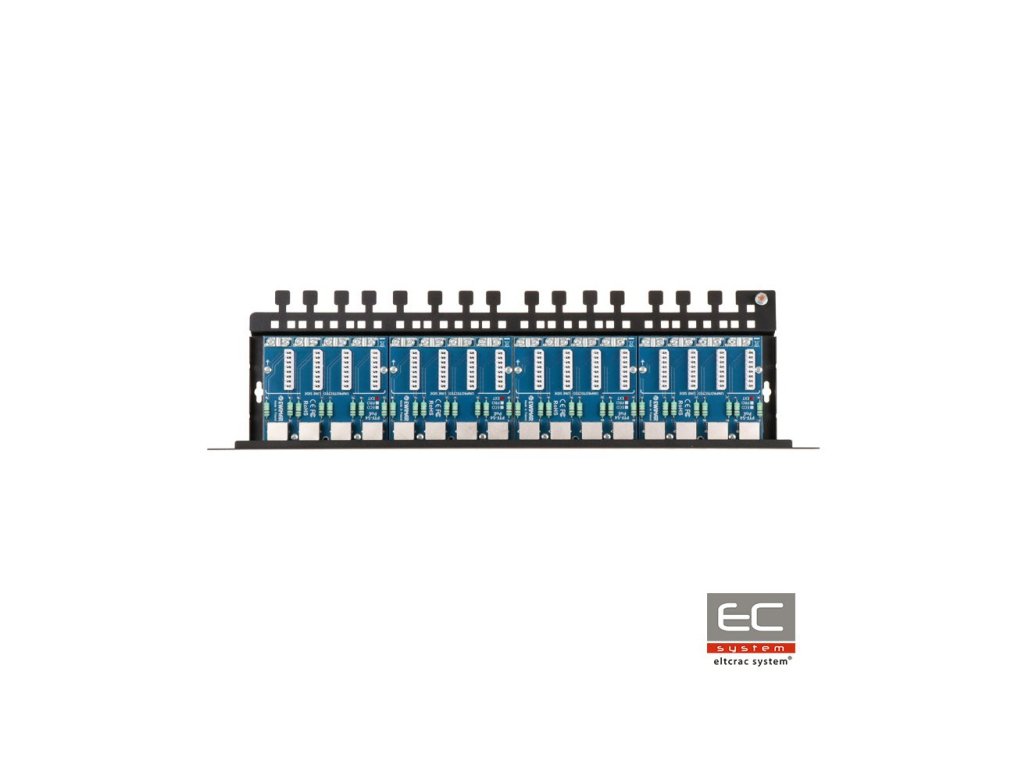

PTU-516R-ECO/PoE je šesnaestokančna zaštita odgovorna za zaštitu od prenapona npr. IP kamera, LAN switcheva, routera, WiFi pristupnih točaka i drugih uređaja koji rade u mrežama 100Mbit. Uređaj je kompatibilan s kabliranjem UTP i FTP kategorije 5, 5e i 6. Zaštita je određena za mreže 10Base-T, 100Base-T. Uređaj čini četiri modula PTU-54-ECO/Poe, montirana na namjenskoj osnovi PTU/PTF-5RACK. PTU-516R-ECO/PoE je namijenjen za zaštitu uređaja instaliranih unutar zgrada. Izvrsni prijenosni parametri i visoka otpornost na udar groma postignuti su zahvaljujući korištenju PCB ploča s vrlo gustim sadržajem poprečnog oboda, preciznom vođenju krugova i upotrebom inovativnih komponenti. Na zaštićenoj strani (DEVICE) korištene su utičnice RJ-45, što omogućava brzo prebacivanje kablova. Nezaštićena strana opremljena je konektorima tipa LSA, koji omogućuju izravno povezivanje kablova bez korištenja RJ-45 konektora. Takvo rješenje jamči učinkovitu zaštitu od prenapona i stvara spajalački sustav Patch Panel za izravno pričvršćivanje LAN kablova. Uzemljenje uređaja provodi se putem montažnih vijaka kućišta Rack, što omogućava jednostavno održavanje ili zamjenu modula. Povezivanje se vrši pomoću priloženog vodiča, priključenog na zajedničku uzemljenu točku kućišta. Preporučeni način osiguravanja najviše razine zaštite je korištenje zaštite na obje strane kablova: višestruka na strani LAN switcha i jednostrana na strani krajnjih uređaja.
Instalacija LAN-a s korištenjem zaštitnog patch panela
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 16 |
| Mogućnost proširenja | Nema, samo zamjena modula |
| Podržani tipovi LAN mreža | 10Base-T, 100Base-T, uvrčeni parovi kategorije 5, 5e i 6 |
| Ulazni konektor (LINE) | LSA (Krone) + učvršćenje zaslona |
| Izlazni konektor (DEVICE) | Utičnica RJ-45, zaklonjena |
| Vrste korištenih kablova | UTP / FTP kategorije 5, 5e i 6 |
| Nazivni napon DC (linija-zemlja) UN | 90V DC |
| Maksimalno radno napetost (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Strujni udar (8/20µS, linija-zemlja) Iimp | 100A |
| Nazivni napon DC (linija-linija) UN | 3,3V DC |
| Maksimalno radno napetost (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP C3 | 20V |
| Strujni udar (8/20µS, linija-linija) Iimp | 100A |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 1-2pF |
| Serijski otpor | 2,2 / liniju |
| Nazivni struja IN | 300mA / liniju |
| Broj stupnjeva zaštite | 1 (hibridni) |
| PoE linija | |
| Nazivni napon DC (linija-linija) UN | 58V DC |
| Maksimalno radno napetost (linija-linija) UC | 64V DC |
| Razina zaštite UP | 93V |
| Strujni udar (8/20µS, linija-linija) Iimp | 100A |
| Strujni udar (8/20µS, linija-zemlja) Iimp | 100A |
| Zaštićene parove | (1+2)-(3+6), (4+5)-(7+8) |
| Standard rada PoE | u skladu s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Gubici snage PoE na zaštitnim sklopovima | IEEE 802.3af, opcija A: 0,23W @48VDC IEEE 802.3af, opcija B: 0,13W @48VDC IEEE 802.3at, opcija A: 0,68W @54VDC IEEE 802.3bt,, tip 3 opcija AB: 0,8W @54VDC *) podaci za maksimalno predviđeno opterećenje |
| Zajedničke karakteristike | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Upotreba | Zaštita uređaja instaliranih unutar zgrada |
| Način montaže | Montaža u 19" Rack ormaru |
| Cjelovitost kućišta | ne važi |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750526 |
