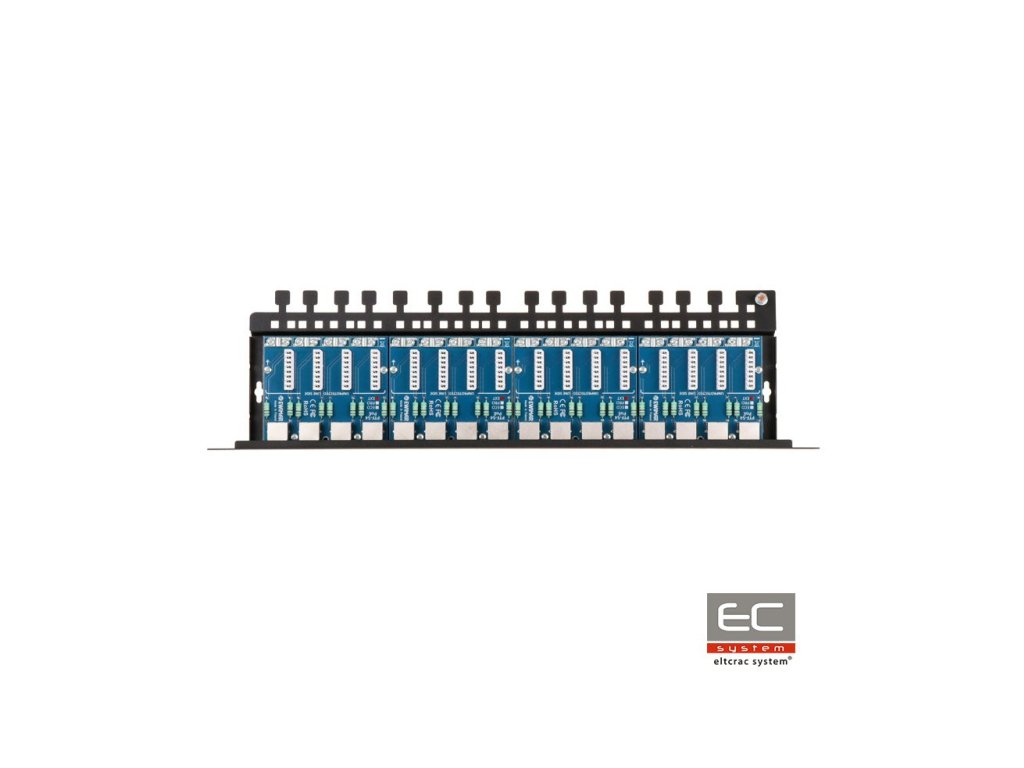

PTU-516R-EXT/PoE je šesnaestokanalska zaštita odgovorna za zaštitu od prenapona npr. IP kamera, LAN preklopnika, rutera, pristupnih točaka WiFi i drugih uređaja koji rade u mrežama 100Mbit. Uređaj je kompatibilan s kablovima UTP i FTP kategorije 5, 5e i 6. Zaštita je namijenjena za mreže 100Base-T. Uređaj se sastoji od četiri modula PTU-54-PRO/Poe, montirana na namjensku osnovu PTU/PTF-5RACK. PTU-516R-EXT/PoE je namijenjen za zaštitu uređaja instaliranih na vanjskoj strani zgrada kao i na stubovima i metalnim konstrukcijama. Modul koristi tehnologiju MOSFET zahvaljujući kojoj se može postići vrlo visoka razina zaštite od prenapona kao i naglih promjena potencijala. Izvrsni parametri prijenosa podataka i visoka otpornost na udarce postignuti su zahvaljujući korištenju ploča s vrlo visokom sadržajem bakra, preciznom vođenju krugova i korištenju inovativnih komponenata. Na zaštićenoj strani (DEVICE) koriste se utičnice RJ-45, što omogućuje brzo prebacivanje kablova. Nezaštićena strana opremljena je konektorima tipa LSA, koji omogućuju izravno povezivanje kablova bez korištenja konektora RJ-45. Takvo rješenje jamči učinkovitu zaštitu od prenapona i stvara Patch Panel sustav za izravno pričvršćivanje LAN kablova. Uzemljenje uređaja vrši se putem montažnih vijaka ormara Rack, što omogućuje jednostavno održavanje, zamjenu ili proširenje modula. Povezivanje se odvija pomoću priloženog kabela, koji se povezuje na zajedničku uzemljivačku točku ormara. Preporučeni način osiguravanja najvišeg stupnja zaštite je korištenje zaštite na obje strane kablova: višestruka na strani LAN preklopnika i pojedinačna na strani krajnjih uređaja. Da bi se osigurala učinkovita zaštita od prenapona, zaštite serije EXT ne smiju se povezivati na jednoj strani kabela s zaštitama serije ECO na drugoj strani kabela. Na drugoj strani kabela trebaju se koristiti zaštite minimalne serije PRO, a najbolje serije EXT, što povećava napon izolacijskog buffera.
Primjer zaštite od prenapona industrijske mreže LAN
Tehnička specifikacija:
| Podatkovna veza | |
|---|---|
| Broj LAN kanala | 16 |
| Mogućnost proširenja | Nema, samo zamjena pojedinačnih modula |
| Podržani tipovi LAN mreža | 10Base-T, 100Base-T, uvrnuti par kategorije 5, 5e i 6 |
| Ulazna utičnica (LINE) | LSA konektor (Krone) - Obim zaslona |
| Izlazna utičnica (DEVICE) | RJ-45 utičnica, zasjenjena |
| Tipovi korištenih kablova | UTP / FTP kategorije 5, 5e i 6 |
| Nominallni napetost DC (linija-zemlja) UN | 90V DC |
| Max. radna napetost (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Isplivni struja (8/20µS, linija-zemlja) Iimp | 2kA za svaku žicu kabela (14kA ukupno) |
| Nominallni napetost DC (linija-linija) UN | 3,3V DC |
| Maksimalna radna napetost (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP C3 | 8V |
| Isplivni struja (8/20µS, linija-linija) Iimp | 2kA uzimajući u obzir djelovanje MOSFET |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 1-2pF |
| Serijski otpor | 6 / liniju |
| Nominallni struja IN | 300mA / liniju |
| Broj zaštitnih stupnjeva | 3 (GDT, MOSFET, TVS) |
| Linije izbijanja | Super brza osigurač MOSFET |
| PoE linija | |
| Nominallni napetost DC (linija-linija) UN | 58V DC |
| Maksimalna radna napetost (linija-linija) UC | 64V DC |
| Razina zaštite UP | 93V |
| Isplivni struja (8/20µS, linija-linija) Iimp | 100A |
| Isplivni struja (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| PoE standard punjenja | uskladiti s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Gubitak snage PoE na sklopnim zaštitama | IEEE 802.3af, opcija A: 0,6W @48VDC IEEE 802.3af, opcija B: 0,35W @48VDC IEEE 802.3at, opcija A: 1,6W @54VDC IEEE 802.3bt, Tip 3, opcija AB: 1,2W @54VDC *) podaci za maksimalno predviđeno opterećenje |
| Zajedničke karakteristike | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Korištenje | Zaštita uređaja instaliranih na metalnim konstrukcijama |
| Metoda montaže | Montaža u rack 19" |
| Vodootpornost kućišta | nevaži |
| Radna temperatura | -30C~60C |
