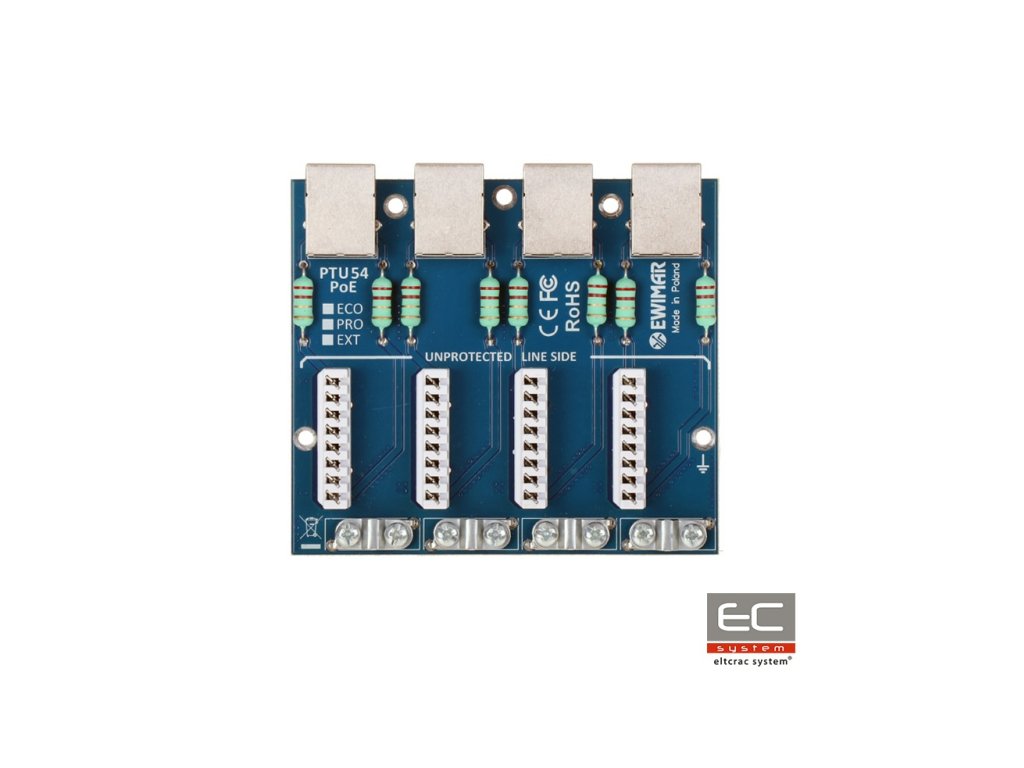

PTU-54-ECO/PoE - 4-kanalni modul zaštitnika od prenapona za LAN mrežu - EWIMAR
PTU-54-ECO/PoE je četverokanalni modul odgovoran za zaštitu od prenapona npr. IP kamera, LAN prekidača, usmjerivača, WiFi pristupnih točaka i drugih uređaja koji rade u mrežama od 10Mbit i 100Mbit. Uređaj je kompatibilan s kabelskim sustavom UTP i FTP kategorije 5, 5e i 6. Modul je namijenjen za mreže 10Base-Tx, 100Base-T/Tx. PTU-54-ECO/PoE namijenjen je za zaštitu uređaja instaliranih unutar zgrada. Izvrsne karakteristike prijenosa podataka i visoka otpornost na udarce postigle su se zahvaljujući korištenju PCB ploča s vrlo velikim sadržajem bakra, preciznom vođenju krugova i primjeni inovativnih komponenti. Na zaštićenoj strani (DEVICE) korištene su utičnice RJ-45, što omogućuje brzo prebacivanje kabela. Nezaštićena strana opremljena je konektorima tipa LSA, koji omogućuju izravnu instalaciju kabela bez korištenja RJ-45 konektora. Ovo rješenje osigurava učinkovitu zaštitu od prenapona i stvara sustav priključivanja Patch Panel za izravno pričvršćivanje LAN kabela. Za montažu modula potrebno je koristiti bazu PTU/PTF-5-RACK, koja može primiti maksimalno 4 modula različitih tipova. Uzračna zaštita uređaja ostvaruje se putem montažnih vijaka kućišta Rack, što omogućuje jednostavno održavanje, zamjenu ili proširenje modula. Priključivanje se vrši pomoću priloženog kabela, koji se pričvršćuje na zajedničku uzemljenu točku kućišta.
Način konstrukcije zaštitnog patch panela za LAN mreže
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj kanala LAN | 4 |
| Podržani tipovi LAN mreža | 10Base-T, 100Base-T, upletena parica kategorije 5, 5e i 6 |
| Ulazni konektor (kabel) | Konektor LSA (Krone) + Shielding |
| Izlazni konektor (uređaj) | Utičnica RJ-45 |
| Vrste korištenih kabela | UTP / FTP kategorije 5, 5e i 6 |
| Nominativni napon DC (linija-zemlja) UN | 90V DC |
| Max. trajno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Ispušni struja (8/20µS, linija-zemlja) Iimp | 100A |
| Nominativni napon DC (linija-linija) UN | 3,3V DC |
| Maksimalno trajno radno napajanje (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP C3 | 20V |
| Ispušni struja (8/20µS, linija-linija) Iimp | 100A |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 1-2pF |
| Serijski otpor | 2,2 / liniju |
| Nominativni struja IN | 300mA / liniju |
| Broj zaštitnih stupnjeva | 1 (hibridni) |
| PoE linija | |
| Nominativni napon DC (linija-linija) UN | 58V DC |
| Maksimalno trajno radno napajanje (linija-linija) UC | 64V DC |
| Razina zaštite UP | 93V |
| Ispušni struja (8/20µS, linija-linija) Iimp | 100A |
| Ispušni struja (8/20µS, linija-zemlja) Iimp | 100A |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| Radni standard PoE | u skladu s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Gubici snage PoE na zaštitnim krugovima | IEEE 802.3af, opcija A: 0,23W @48VDC IEEE 802.3af, opcija B: 0,13W @48VDC IEEE 802.3at, opcija A: 0,68W @54VDC IEEE 802.3bt, tip 3 opcija AB: 0,8W @54VDC *) podaci za maksimalno pretpostavljeno opterećenje |
| Zajedničke karakteristike | |
| Dimenzije | 100 x 90 x 18 (mm) |
| Korištenje | Unutrašnjost |
| Način montaže | Montaža u kućište RACK 19" |
| Brtvljenje kućišta | nije relevantno |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750205 |
