PTU-54-EXT/PoE - 4-kanalni modul za zaštitu od prenapona za LAN mrežu - EWIMAR
Code: EC-PTU-54-EXT/POE
Product detailed description
PTU-54-EXT/PoE - 4-kanalni modul zaštitne prenaponske zaštite LAN mreže - EWIMAR

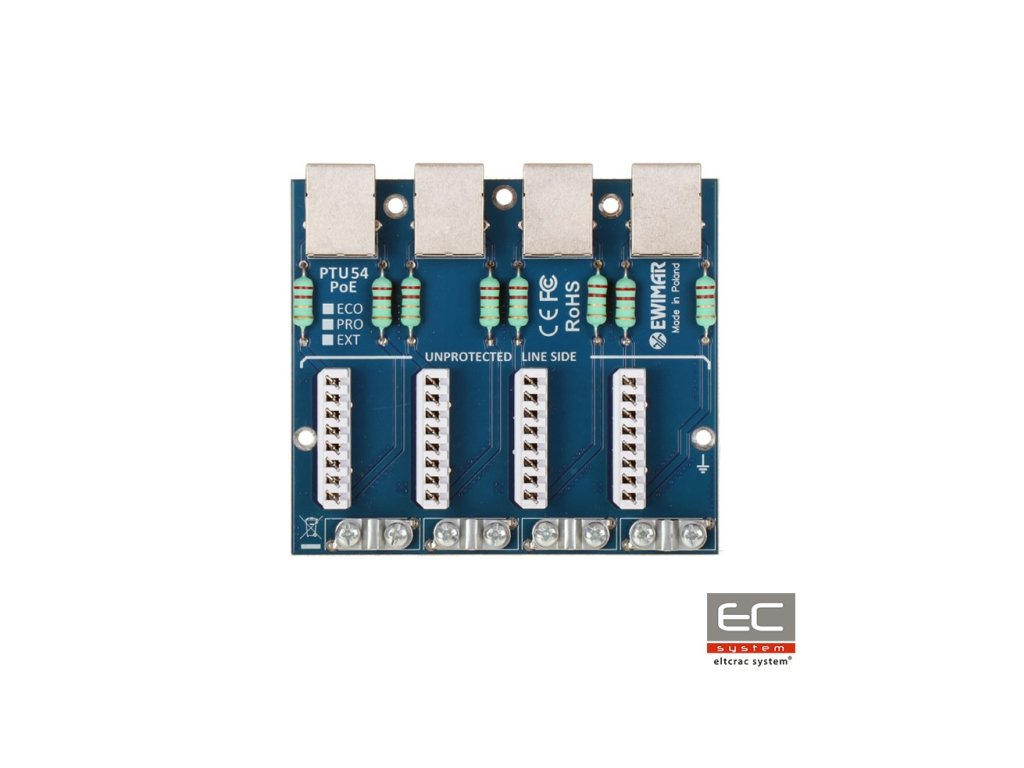

PTU-54-EXT/PoE je četvero-kanalni modul odgovoran za zaštitu od prenapona, uključujući IP kamere, LAN switcheve, rutere, pristupne točke WiFi i druga uređaje koji rade u mrežama 100Mbit. Uređaj je kompatibilan s kabelima UTP i FTP kategorije 5, 5e i 6. Modul je namijenjen za mreže 10Base-T, 100Base-T. PTU-54-EXT/PoE je namijenjen za zaštitu uređaja instaliranih izvan zgrada, na stubovima i metalnim konstrukcijama. Modul koristi tehnologiju MOSFET, zahvaljujući kojoj je moguće postići vrlo visoku razinu zaštite od prenapona i iznenadnih promjena potencijalnih razlika. Izvrsni parametri prijenosa podataka i visoka otpornost na udarce postignuti su zahvaljujući korištenju PCB ploča s vrlo debelim bakrenim slojem, preciznim vođenjem krugova i korištenju inovativnih komponenti. Na zaštićenoj strani (DEVICE) korišteni su konektori RJ-45, što omogućuje brzo povezivanje kabela. Nezaštićena strana opremljena je konektorima tipa LSA, koji omogućuju izravno povezivanje kabela bez korištenja RJ-45 utikača. Ovakvo rješenje osigurava učinkovitu zaštitu od prenapona i stvara sustav povezivanja Patch Panel za izravno pričvršćivanje LAN kabela. Za montažu modula potrebno je koristiti bazu PTU/PTF-5-RACK, koja može primiti najviše 4 modula različitih tipova. Uzemljenje uređaja osigurano je preko montažnih vijaka kućišta Rack, što omogućuje lakše održavanje, zamjenu ili proširenje modula. Povezivanje se vrši putem priloženog kabela, koji je pričvršćen za zajedničku uzemljivačku točku kućišta.
Način izrade zaštitnog patch panela s LSA (Krone) spojnicama
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 4 |
| Podržani tipovi LAN mreža | 10Base-T, 100Base-T, upleteni parovi kategorije 5, 5e i 6 |
| Ulazna veza (kabel) | LSA konektor (Krone) |
| Izlazna veza (uređaj) | RJ-45 utičnica |
| Tipovi korištenih kabela | UTP / FTP kategorije 5, 5e i 6 |
| Nominativno DC napajanje (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Isparivački tok (8/20S, linija-zemlja) Iimp | 2kA po vodiču (ukupno 14kA) |
| Nominativno DC napajanje (linija-linija) UN | 3,3V DC |
| Maksimalno radno napajanje (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP C3 | 8V |
| Isparivački tok (8/20S, linija-linija) Iimp | 2kA s obzirom na rad MOSFET |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 1-2pF |
| Serijski otpor | 6 / linija |
| Nominativna struja IN | 300mA / linija |
| Broj razina zaštite | 3 (GDT, MOSFET, TVS) |
| Izolacijski element | Vrlo brza MOSFET osigurač |
| PoE linija | |
| Nominativno DC napajanje (linija-linija) UN | 58V DC |
| Maksimalno radno napajanje (linija-linija) UC | 64V DC |
| Razina zaštite UP | 93V |
| Isparivački tok (8/20S, linija-linija) Iimp | 100A |
| Isparivački tok (8/20S, linija-zemlja) Iimp | 2kA |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| Radni standard PoE | u skladu s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Gubici snage PoE na zaštitnim krugovima | IEEE 802.3af, opcija A: 0,6W @48VDC IEEE 802.3af, opcija B: 0,35W @48VDC IEEE 802.3at, opcija A: 1,6W @54VDC IEEE 802.3bt, Tip 3, opcija AB: 1,2W @54VDC *) podaci za maksimalno predviđeno opterećenje |
| Zajedničke značajke | |
| Dimenzije | 100 x 90 x 18 (mm) |
| Primjena | Unutarnja |
| Način montaže | Montaža u RACK 19" ormar |
| Otpornost kućišta | nije bitna |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750458 |
