PTU-54-PRO/PoE - 4-kanalni modul zaštite od prenapona za LAN mrežu - EWIMAR
Code: EC-PTU-54-PRO/POE
Product detailed description
PTU-54-PRO/PoE - 4-kanalni modul zaštite od prenapona za mreže LAN - EWIMAR

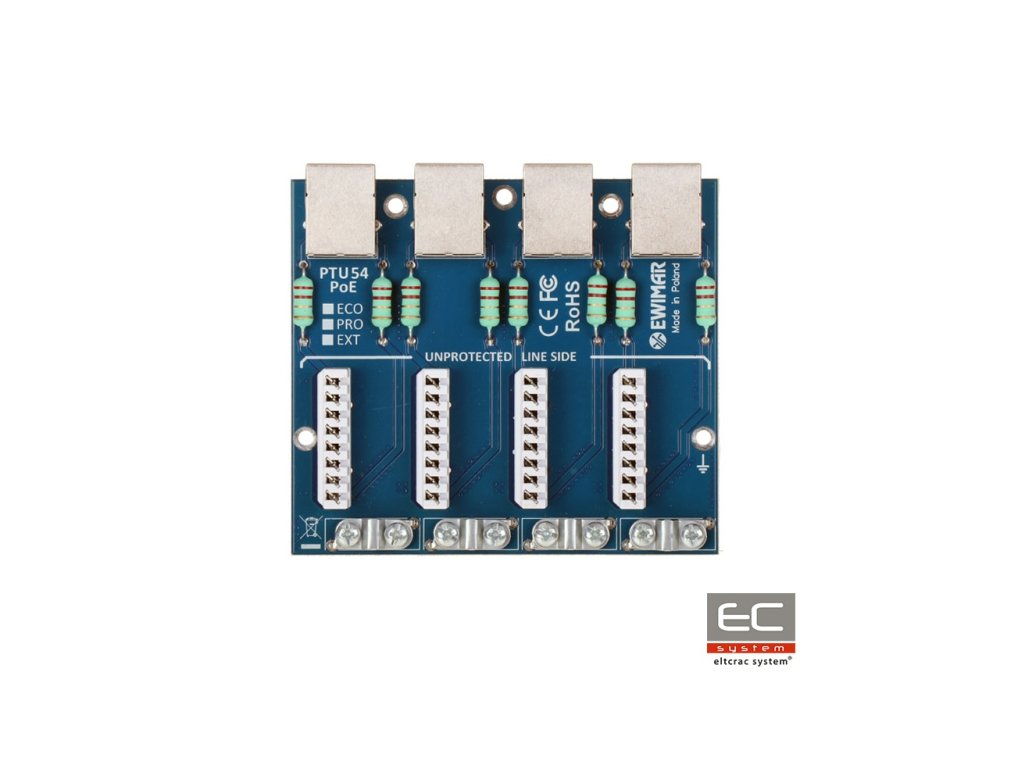

PTU-54-PRO/PoE je četverokanalski modul odgovoran za zaštitu od prenapona između ostalog IP kamera, LAN switcheva, routera, pristupnih točaka WiFi i drugih uređaja koji rade u mrežama 100Mbit. Uređaj je kompatibilan s kablovima UTP i FTP kategorije 5, 5e i 6. Modul je namijenjen za mreže 10Base-T, 100Base-T. PTU-54-PRO/PoE je dizajniran za zaštitu uređaja instaliranih na otvorenom. Izvrsni parametri prijenosa podataka i visoka otpornost na udarce postižu se zahvaljujući upotrebi PCB ploča s vrlo velikim sadržajem bakra, preciznom vodljivosti krugova i primjeni inovativnih komponenti. Na zaštićenoj strani (DEVICE) korištene su spone RJ-45, što omogućava brzo prebacivanje kablova. Nezaštićena strana opremljena je konektorima tipa LSA, koji omogućuju izravno povezivanje kablova bez korištenja RJ-45 konektora. Ovakvo rješenje jamči učinkovitu zaštitu od prenapona i stvara sustavsku spojnu platformu Patch Panel za izravno pričvršćivanje LAN kablova. Za montažu modula potrebno je koristiti osnovu PTU/PTF-5-RACK, koja može primiti maksimalno 4 modula različitih vrsta. Uzemljenje uređaja realizira se preko montažnih vijaka kućišta Rack, što omogućuje jednostavno održavanje, zamjenu ili proširenje modula. Povezivanje se vrši pomoću priloženog vodiča, pričvršćenog na zajedničku točku uzemljenja kućišta.
Konstrukcija zaštitnog patch panela za LAN mreže
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 4 |
| Podržani tipovi LAN mreža | 10Base-T, 100Base-T, žica kategorija 5, 5e i 6 |
| Ulazni konektor (kabel) | Konektor LSA (Krone) |
| Izlazni konektor (uređaj) | Konektor RJ-45 |
| Tipovi upotrebljivih kablova | UTP / FTP kategorija 5, 5e i 6 |
| Nominalno napajanje DC (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje trajno (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Ispustni struja (8/20µS, linija-zemlja) Iimp | 2kA na svaku žicu kabela (14kA ukupno) |
| Nominalno napajanje DC (linija-linija) UN | 3,3V DC |
| Maksimalno radno napajanje trajno (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP C3 | 20V |
| Ispustni struja (8/20µS, linija-linija) Iimp | 100A |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 1-2pF |
| Serijski otpor | 2,2 / liniju |
| Nominalna struja IN | 300mA / liniju |
| Broj zaštitnih stupnjeva | 2 (GDT, TVS) |
| Separacijski element | Impulsni otpor |
| PoE linija | |
| Nominalno napajanje DC (linija-linija) UN | 58V DC |
| Maksimalno radno napajanje trajno (linija-linija) UC | 64V DC |
| Razina zaštite UP | 93V |
| Ispustni struja (8/20µS, linija-linija) Iimp | 100A |
| Ispustni struja (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaštićene parove | (1+2)-(3+6), (4+5)-(7+8) |
| Standard rada PoE | u skladu s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Gubici snage PoE na zaštitnim krugovima | IEEE 802.3af, opcija A: 0,6W @48VDC IEEE 802.3af, opcija B: 0,35W @48VDC IEEE 802.3at, opcija A: 1,6W @54VDC IEEE 802.3bt, Tip 3, opcija AB: 1,2W @54VDC *) podaci za maksimalno predviđeno opterećenje |
| Zajedničke osobine | |
| Dimenzije | 100 x 90 x 18 (mm) |
| Upotreba | Unutra |
| Način montaže | Montaža u kućištu RACK 19" |
| Stezanje kućišta | nije relevantno |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750434 |
