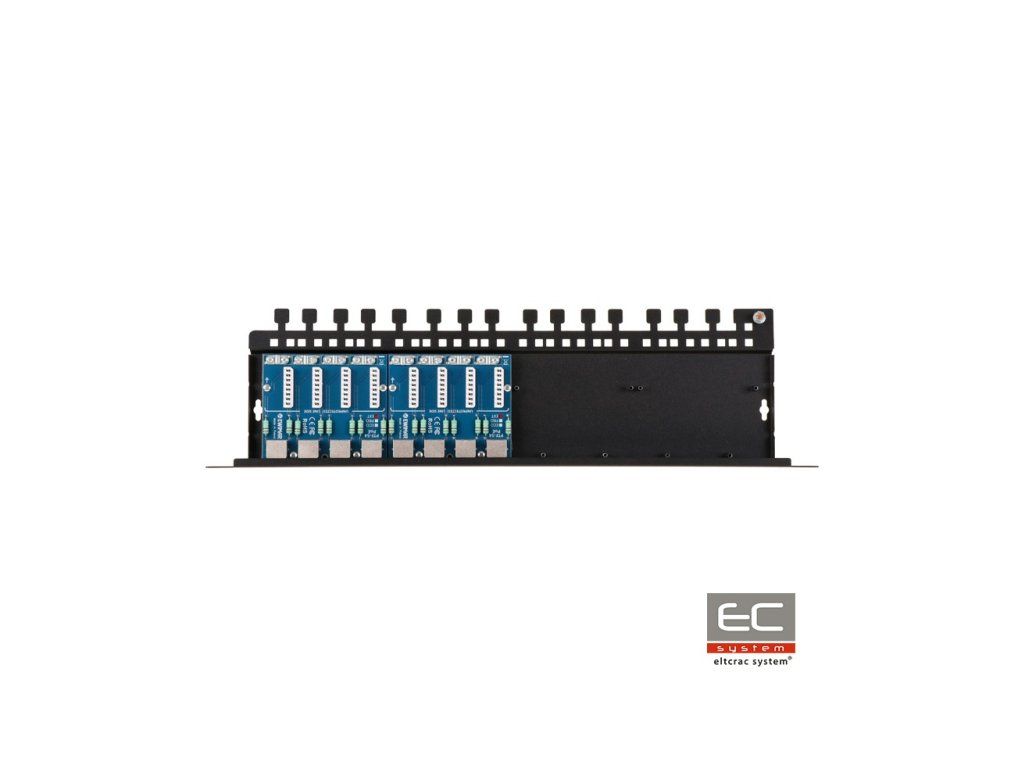

PTU-58R-EXT/PoE - 8-kanalna zaštita mreže LAN - EWIMAR
PTU-58R-EXT/PoE je osam kanalna zaštita odgovorna za zaštitu od prenapona, npr. IP kamera, LAN switcheva, routera, bežičnih pristupnih točaka i drugih uređaja koji rade u 100Mbit mrežama. Uređaj je kompatibilan s kabliranjem UTP i FTP kategorije 5, 5e i 6. Zaštita je namijenjena za mreže 100Base-T. Uređaj se sastoji od dva modula PTU-54-PRO/Poe, montiranih na posebnu osnovu PTU/PTF-5RACK. Može se proširiti maksimalno na 16 kanala ugradnjom dodatna dva modula serije PTF-54 ili PTU-54 u osnovu. PTU-58R-EXT/PoE je namijenjen za zaštitu uređaja instaliranih izvan zgrada kao i na stubovima i metalnim konstrukcijama. Modul koristi tehnologiju MOSFET, koja omogućava postizanje vrlo visoke razine zaštite kako prema napetostima, tako i prema naglim skokovima razlike potencijala. Izvrsni parametri prijenosa podataka i visoku otpornost na udarce postigli smo korištenjem PCB ploča s vrlo visokim sadržajem bakra, preciznim vođenjem krugova i inovativnim komponentama. Na zaštićenoj strani (DEVICE) su korištene utičnice RJ-45, što omogućava brzo prebacivanje kablova. Nezaštićena strana opremljena je konektorima tipa LSA, koji omogućuju izravnu povezanost kablova bez korištenja RJ-45 konektora. Ovo rješenje osigurava učinkovitu zaštitu od prenapona i stvara sustav patch panela za izravno učvršćenje LAN kablova. Uređaj se uzemljuje putem montažnih vijaka kućišta Rack, što omogućuje jednostavno održavanje, izmjenu ili proširenje modula. Povezivanje se vrši pomoću priloženog kabela učvršćenog na zajedničkoj uzemlju kućišta. Preporučeni način postizanja najviše razine zaštite je korištenje zaštite na obe strane kablova: višekanalna s strane LAN switcheva i jednosmjerna s strane krajnjih uređaja. Kako bi se osigurala učinkovita zaštita od prenapona, zaštitna oprema serije EXT ne bi se trebala povezivati s jedne strane kabela s zaštitnim uređajima serije ECO s druge strane kabela. S druge strane kabela trebali bi se koristiti zaštitni uređaji minimalno serije PRO, idealno serije EXT, čime se povećava napetost izolacijskog buffer-a.
Kompletna zaštita od prenapona s patch panelom
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 8 |
| Mogućnost proširenja | Do 16 kanala |
| Podržani tipovi LAN mreža | 10Base-T, 100Base-T, twisted pair kategorije 5, 5e i 6 |
| Ulazni konektor (kabel) | Konektor LSA (Krone) - Zaštitni poklopac |
| Izlazni konektor (uređaj) | Utičnica RJ-45, zaštićena |
| Korišteni tipovi kablova | UTP / FTP kategorije 5, 5e i 6 |
| Nominelna napetost DC (linija-zemlja) UN | 90V DC |
| Max. trajna radna napetost (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Struja pražnjenja (8/20µS, linija-zemlja) Iimp | 2kA za svaku žicu kabela (14kA ukupno) |
| Nominelna napetost DC (linija-linija) UN | 3,3V DC |
| Maksimalna trajna radna napetost (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP C3 | 8V |
| Struja pražnjenja (8/20µS, linija-linija) Iimp | 2kA uz korištenje funkcije MOSFET |
| Zaštićene linije | 1-2, 3-6 |
| Kapacitet (linija-linija) @1MHz | 6-15pF |
| Kapacitet (linija-zemlja) @1MHz | 1-2pF |
| Otpor serije | 6 / linija |
| Nominelna struja IN | 300mA / linija |
| Broj zaštitnih stupnjeva | 3 (GDT, MOSFET, TVS) |
| Odpajajući element | Super brza osigurač MOSFET |
| PoE Linija | |
| Nominelna napetost DC (linija-linija) UN | 58V DC |
| Maksimalna trajna radna napetost (linija-linija) UC | 64V DC |
| Razina zaštite UP | 93V |
| Struja pražnjenja (8/20µS, linija-linija) Iimp | 100A |
| Struja pražnjenja (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaštita para | (1+2)-(3+6), (4+5)-(7+8) |
| PoE standard rada | kompatibilan s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Gubici snage PoE na zaštitnim krugovima | IEEE 802.3af, opcija A: 0,6W @48VDC IEEE 802.3af, opcija B: 0,35W @48VDC IEEE 802.3at, opcija A: 1,6W @54VDC IEEE 802.3bt, Tip 3, opcija AB: 1,2W @54VDC *) podaci za maksimalno pretpostavljeno opterećenje |
| Zajedničke osobine | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Primjena | Zaštita uređaja instaliranih na metalnim konstrukcijama |
| Način montaže | Montaža u rack 19" |
| Detaljnost kućišta | ne odnosi se |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750502 |
