PTU-64-EXT/PoE - 4-kanalni modul naponske zaštite za LAN mrežu Gigabit Ethernet - EWIMAR
Code: EC-28628
Related products
Product detailed description
PTU-64-EXT/PoE - 4-kanalni modul ograničivača prenapona mreže LAN Gigabit Ethernet - EWIMAR

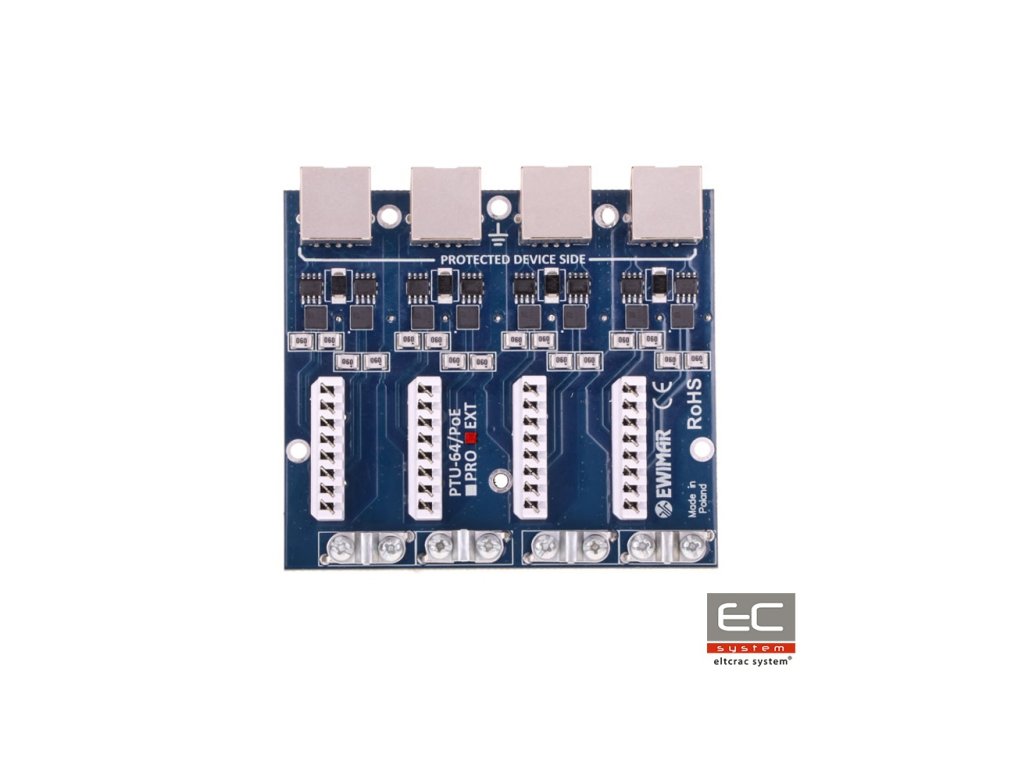

PTU-64-EXT/PoE je četverokanalni modul odgovoran za zaštitu od prenapona, npr. IP kamera, LAN switchevi, routeri, WiFi pristupne točke i drugih uređaja koji rade u mrežama od 1 Gbit. Uređaj je kompatibilan s kablovskim sustavima UTP i FTP kategorije 5, 5e i 6. Modul je namijenjen za mreže 100Base-Tx, 1000Base-T/Tx. Sjajni parametri prijenosa podataka i visoka otpornost na udarce postignuti su zahvaljujući upotrebi inovativnih višeslojnih komponentnih ploča. PTU-64-EXT/PoE koristi tehnologiju MOSFET, zahvaljujući kojoj je moguće postići vrlo visoku razinu zaštite od prenapona i naglih promjena potencijala. Napajanje uređaja LAN zaštićeno je od oštećenja putem neovisnih zaštitnih krugova PoE napajanja, koji eliminiraju porast napona između parova 1,2 - 3,6 i 4,5 - 7,8 zbog prenapona uzrokovanih munjevenim udarima ili nekontroliranim porastima napona. Na zaštićenoj strani (DEVICE) korištene su utičnice RJ-45, što omogućava brzo preklapanje kabela. Nezaštićena strana opremljena je priključcima tipa LSA, koji omogućuju izravno povezivanje kabela bez upotrebe RJ-45 priključaka. Takvo rješenje jamči učinkovitiju zaštitu od prenapona i stvara spojni sustav Patch Panel za izravno fiksiranje LAN kabela. Za montažu modula potrebno je koristiti posvećenu bazu PTU/PTF-6-RACK, koja može primiti maksimalno 4 modula različitih tipova.
Sastavljeni uređaj čini patch panel s ograničivačem prenapona
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 4 |
| Podržani standardi Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilnost s kabliranjem | Kategorija 5, 5e i 6 |
| Ulazni priključak (nezaštićena strana) | Priključak LSA |
| Izlazni priključak (zaštićena strana) | Utičnica RJ-45, zaštićena, 6. kategorija |
| Nomin volt DC (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Ispušni struja (8/20µS, linija-zemlja ) Iimp | 2kA |
| Nomin volt DC (linija-linija) UN | 3,3V DC |
| Maksimalno radno napajanje (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP | <8V |
| Ispušni struja (8/20µS, linija-linija ) Iimp | 75A (2kA nakon aktivacije MOSFET) |
| Zaštićene linije | 1-2, 3-6, 4-5, 7-8 |
| Kapacitet (linija-linija) @1MHz | 5pF |
| Kapacitet (linija-zemlja) @1MHz | 2-3pF |
| Odvojni element | MOSFET osigurač |
| Otpor u seriji | 6 / liniju |
| Nomin struja IN | 300mA / liniju |
| PoE linija | |
| Nomin volt DC (linija-linija) UN | 57V DC |
| Maksimalno radno napajanje (linija-linija) UC | 64V DC |
| Razina zaštite UP | 75V (nakon aktivacije MOSFET) |
| Ispušni struja (8/20µS, linija-linija) Iimp | 73A (2kA nakon aktivacije MOSFET) |
| Nomin volt DC (linija-zemlja) UN | 90V DC |
| Maksimalno radno napajanje (linija-zemlja) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zemlja) UP | 600V |
| Ispušni struja (8/20µS, linija-zemlja ) Iimp | 2kA |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| Radni standard PoE | Kompatibilno sa svim tipovima uključujući Hi PoE |
| Zajedničke karakteristike | |
| Dimenzije | 100 x 100 x 20 (mm) |
| Upotreba | Unutarnja |
| Način montaže | Montaža u rack panelu |
| Način uzemljenja | Učvršćivanje vijcima |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750267 |
