PTU-68R-ECO/PoE - 8-kanalna zaštita mreže LAN Gigabit Ethernet - EWIMAR

Product detailed description

8-kanalna prenapona zaštita serije ECO s PoE zaštitom za instalacije Gigabit Ethernet PTU-68R-ECO/PoE je osmerokanala zaštita namijenjena mrežama Gigabit Ethernet. Uređaj je kompatibilan sa povezivanjem UTP i FTP kategorije 5, 5e i 6.

Modul je namijenjen za mreže 100Base-Tx, 1000Base-T/Tx. Zaštitu čine dva modula PTU-64-ECO, montirana na posebnu podlogu PTU/PTF-6-RACK. Namijenjen je za montažu u ormar RACK 19" na prednjoj šipki pri standardnoj namjeni ili na stražnjoj šipki pomoću kutnih nosača LK-MOUNT, u slučaju korištenja s IP-CCTV rekordere.

---

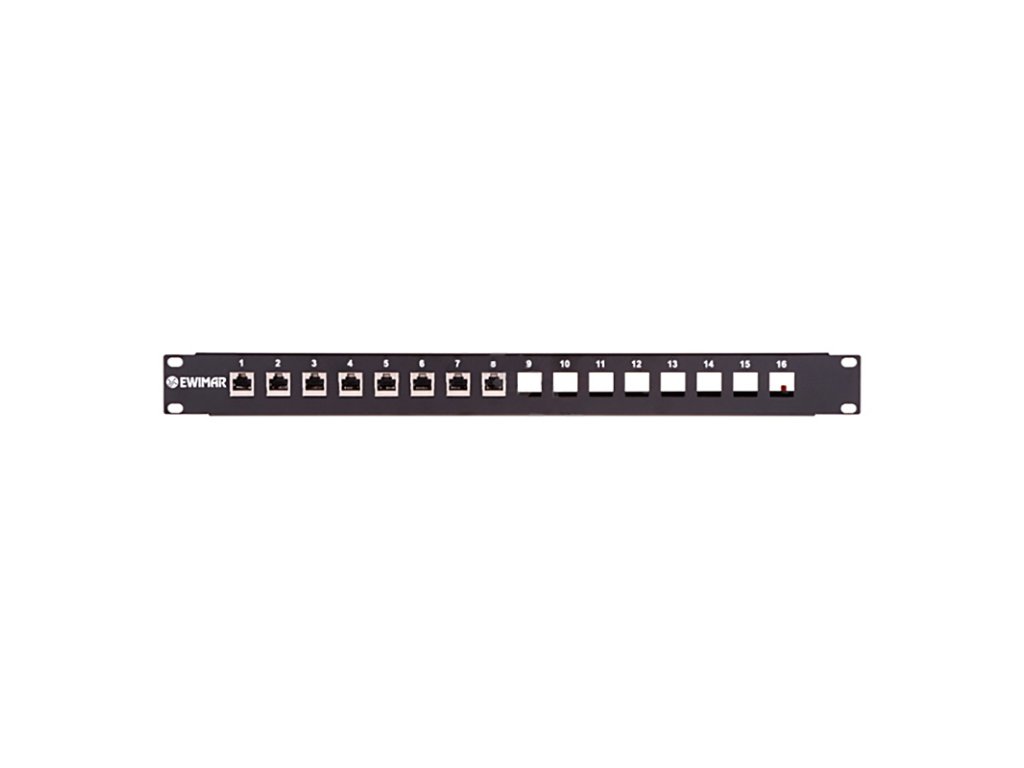

Na prednjoj strani, koja je zaštićena strana

(UREĐAJA) su korištene utičnice RJ-45, u koje su priključeni portovi LAN prekidača. Nezaštićena strana (LINE) čini utičnice LSA smještene straga, kojima su priključene duge linije LAN infrastrukture bez korištenja RJ-45 konektora. Takvo rješenje jamči učinkovitu prenaponsku zaštitu i stvara spojni sustav Patch Panela za izravno pričvršćivanje LAN kabela. Korištenje više slojnih ploča tiskanih krugova i modernih komponenti jamči usklađenost s normama kategorije 6 povezivanja i pravilnim testovima za frekvencije 4x125MHz. Napajanje uređaja LAN je zaštićeno od oštećenja neovisnim krugovima zaštite napajanja PoE, koji eliminiraju porast napona između parova 1,2 - 3,6 i 4,5 - 7,8. uslijed prenapona uzrokovanih olujama ili nekontroliranom porastu napona. Zaštitu je moguće proširiti maksimalno na 16 kanala montiranjem na podlogu dva dodatna modula serije PTF-64 ili PTU-64. Uzemanjenje uređaja se vrši povezivanjem na odgovarajući uzemljeni ormar RACK

uz korištenje priloženog uzemljujućeg kabla. Osim toga, za osiguranje zaštite od prašine za konektore i zaštitne krugove može se koristiti poklopac

PTU/PTF-COVER. Preporučeni način osiguranja najvišeg nivoa zaštite je korištenje zaštita s obje strane kabela: više kanala na strani prekidača LAN i pojedinačnih na strani krajnjih uređaja, primjerice PTF-61-ECO/PoE. Uređaj je namijenjen za LAN instalaciju koja se nalazi potpuno unutar zgrade i nije izložena udarima iz drugih nezaštićenih instalacija. Primjer instalacije zaštite Gigabit Ethernet koristeći PTU-68 kao patch panel

Tehnička specifikacija PTU-68R-ECO/PoE Linija podataka

Broj LAN kanala

8

Proširivost

Do 16 kanala

Podržani ethernet standardi

10Base-T, 100Base-T, 1000Base-T

Kompatibilnost s povezivanjem

Kategorija 5, 5e i 6

Ulazni konektor (nezaštićena strana)

Konektor LSA

Izlazni konektor (zaštićena strana)

Utičnica RJ-45, zaštićena, 6 kategorija Nominativno DC napon (linija-zemlja) UN

90V DC 600V Nominativno DC napon (linija-linija) UN 3,3V DC Iskrni struja (8/20µS, linija-linija) Iimp 100A 15pF 300mA / liniju Maksimalno radno trajno naponsko (linija-linija) UC 64V DC Nominativno DC napon (linija-zemlja) UN 110V DC Iskrni struja (8/20µS, linija-zemlja) Iimp PoE operativni standard Općenito Aplikacija Unutra Ormar RACK 19" Uzemljujući kabel

Maksimalno radno trajno naponsko (linija-zemlja) UC 110V DC Nivo zaštite 1kV/s (linija-zemlja) UP
Iskrni struja (8/20µS, linija-zemlja) Iimp 100A
Maksimalno radno trajno naponsko (linija-linija) UC 3,5V DC	Nivo zaštite 1kV/s (linija-linija) UP 28V
Zaštićene linije 1-2, 3-6, 4-5, 7-8	Kapacitet (linija-linija) @1MHz
Kapacitet (linija-zemlja) @1MHz 2-3pF Serijski otpor	2,2 / liniju Nominativni struja IN
Linija PoE Nominativno DC napon (linija-linija) UN	57V DC
Nivo zaštite UP 90V	Iskrni struja (8/20µS, linija-linija) Iimp 100A
90V DC Maksimalno radno trajno naponsko (linija-zemlja) UC	Nivo zaštite 1kV/s (linija-zemlja) UP 600V
100A Zaštićeni parovi	(1+2)-(3+6), (4+5)-(7+8)
Kompatibilan sa svim tipovima uključujući Hi PoE
Način montaže	Način uzemljenja
Radna temperatura -30C do 60C	Dimenzije 480 x 41 x 130 mm

Category:	Pribor za industrijske kamere
Weight:	0.5 kg
EAN:	5904041750595
