PTU-68R-EXT/PoE - 8-kanalna zaštita mreže LAN Gigabit Ethernet - EWIMAR

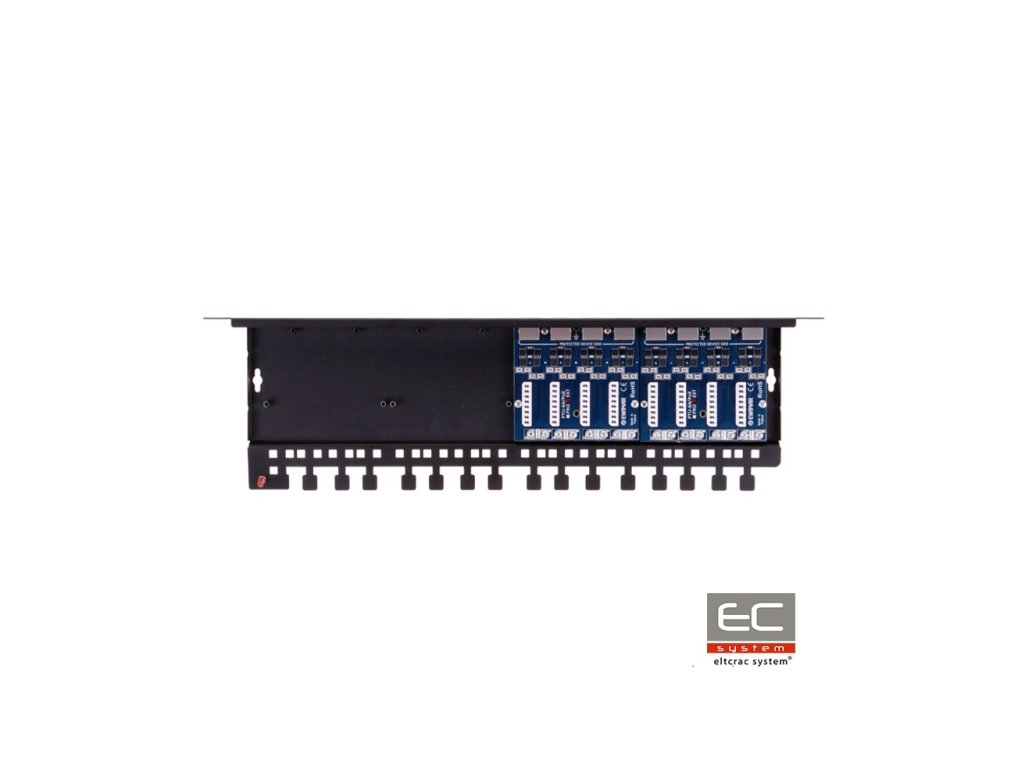

PTF-68R-EXT/PoE je osam kanalna zaštita namijenjena za mrežu Gigabit Ethernet. Uređaj je kompatibilan s kabelima UTP i FTP kategorije 5, 5e i 6. Modul je namijenjen za mreže 100Base-Tx, 1000Base-T/Tx. Zaštitu čine dva modula PTU-64-EXT,instalirana na namjenskoj bazi PTU/PTF-6-RACK. Na prednjoj strani, koja je zaštićena (DEVICE), korišteni su utori RJ-45 u koje su spojeni portovi LAN preklopnika. Nezaštićena strana (LINE) se sastoji od konektora LSA smještenih straga, na koje su spojene duge linije infrastrukture LAN bez korištenja konektora RJ-45. Ovakvo rješenje jamči učinkovitu zaštitu od prenapona i stvara sustav spajanja Patch Panela za izravno pričvršćivanje LAN kablova. Moduli PTU-64 postižu izvrsne parametre prijenosa podataka i visoku kvalitetu zaštite od prenapona zahvaljujući korištenju višeslojnih PCB ploča i inovativnih komponenata u tehnologiji MOSFET, putem kojih je moguće postići vrlo visoku razinu zaštite kako od prenapona, tako i od naglih skokova potencijalnih razlika. Izvori napajanja LAN uređaja su zaštićeni od oštećenja korištenjem neovisnih krugova zaštite napajanja PoE, koji eliminiraju porast napona između parova 1,2 - 3,6 i 4,5 - 7,8 uslijed prenapona uzrokovanih atmosferskim pražnjenjima ili nekontroliranom pojavom porasta napona. Zaštita se može proširiti maksimalno na 16 kanala instalacijom dva dodatna modula serije PTF-64 ili PTU-64 u bazu. Uzemljenje uređaja se vrši njegovim spajanjem na prikladno uzemljeni ormar Rack pomoću priloženog uzemljivača. Osim toga, za osiguranje zaštite od prašine za konektore i zaštitne krugove moguće je koristiti pokrov PTU/PTF-COVER. Preporučeni način osiguravanja najviše razine zaštite je korištenje zaštita na obje strane kablova: višekanalne na strani LAN preklopnika i jednocanalne na strani krajnjih uređaja, na primjer PTF-61-EXT/PoE.
Primjer instalacije zaštite Gigabit Ethernet s korištenjem PTU-68 kao patch panel
Tehnička specifikacija:
| Podatkovna linija | |
|---|---|
| Broj LAN kanala | 8 |
| Mogućnost proširenja | Do 16 kanala |
| Podržani standardi Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilnost s kabelima | Kategorija 5, 5e i 6 |
| Ulazni konektor (nezaštićena strana) | Konektor LSA |
| Izlazni konektor (zaštićena strana) | Utor RJ-45, zaštićen, kategorija 6 |
| Nominálne napätie DC (linija-zem) UN | 90V DC |
| Max. trajno radno napetost (linija-zem) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zem) UP | 600V |
| Struja pražnjenja (8/20µS, linija-zem) Iimp | 2kA |
| Nominálne napätie DC (linija-linija) UN | 3,3V DC |
| Maximalno trajno radno napetost (linija-linija) UC | 3,5V DC |
| Razina zaštite 1kV/s (linija-linija) UP | <8V |
| Struja pražnjenja (8/20µS, linija-linija) Iimp | 75A (2kA nakon aktivacije MOSFET) |
| Zaštićene linije | 1-2, 3-6, 4-5, 7-8 |
| Kapacitet (linija-linija) @1MHz | 5pF |
| Kapacitet (linija-zem) @1MHz | 2-3pF |
| Odspevni element | Osigurač MOSFET |
| Serijska otpornost | 6 / liniju |
| Nominální struja IN | 300mA / liniju |
| Linija PoE | |
| Nominálne napätie DC (linija-linija) UN | 57V DC |
| Maximalno trajno radno napetost (linija-linija) UC | 64V DC |
| Razina zaštite UP | 75V (nakon aktivacije MOSFET) |
| Struja pražnjenja (8/20µS, linija-linija) Iimp | 73A (2kA nakon aktivacije MOSFET) |
| Nominálne napětie DC (linija-zem) UN | 90V DC |
| Max. trajno radno napetost (linija-zem) UC | 110V DC |
| Razina zaštite 1kV/s (linija-zem) UP | 600V |
| Struja pražnjenja (8/20µS, linija-zem) Iimp | 2kA |
| Zaštićeni parovi | (1+2)-(3+6), (4+5)-(7+8) |
| Standard rada PoE | Kompatibilan sa svim tipovima uključujući Hi PoE |
| Zajedničke karakteristike | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Primjena | Unutarnje |
| Način montaže | Montaža u Rack ormar 19" |
| Način uzemljenja | Uzemljivač |
| Radna temperatura | -30C~60C |
Additional parameters
| Category: | Pribor za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750281 |
