PTU/PTF-5-RACK - Rack ormar za zaštitne module serije PTF-54 i PTU-54 - EWIMAR

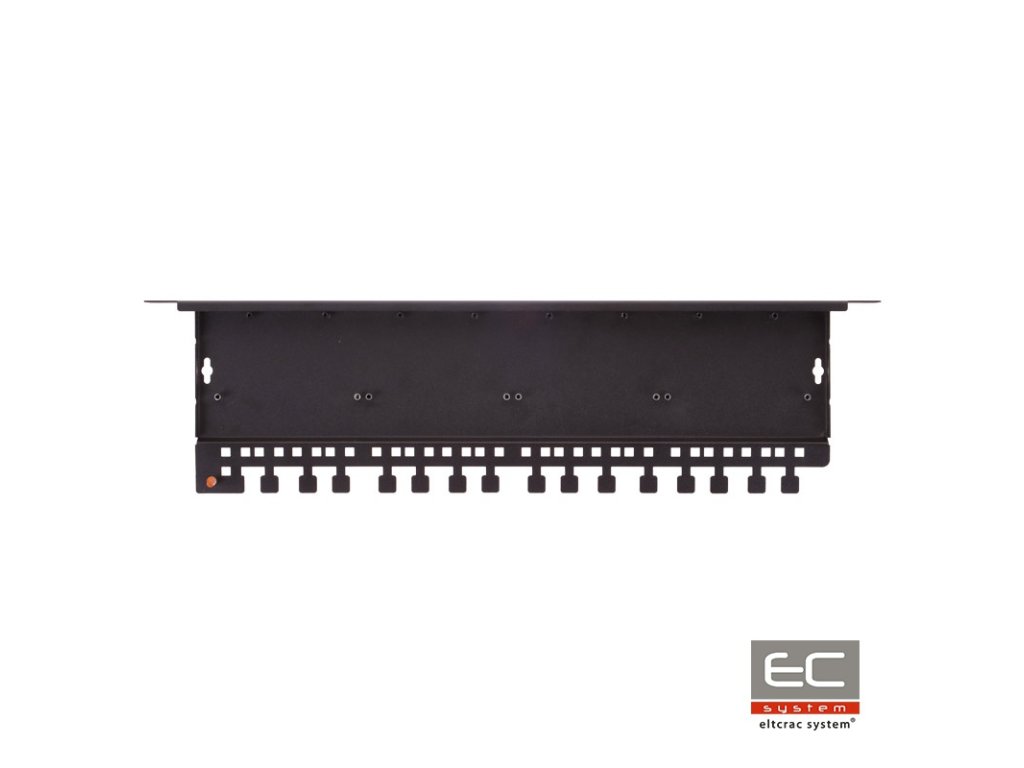

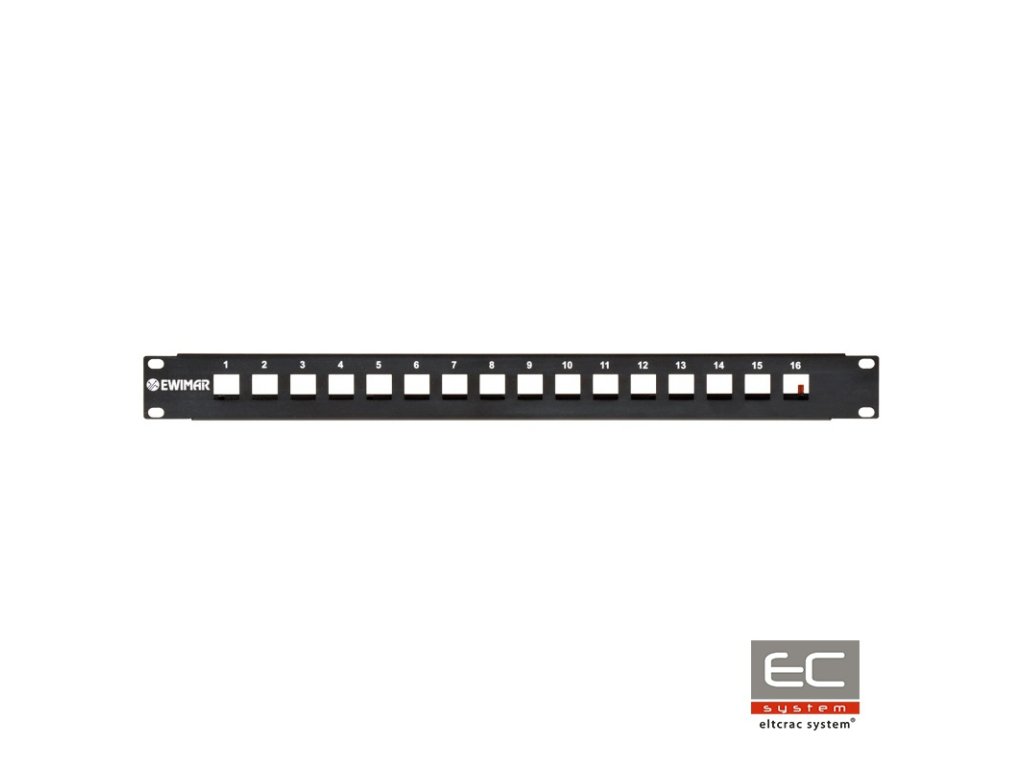

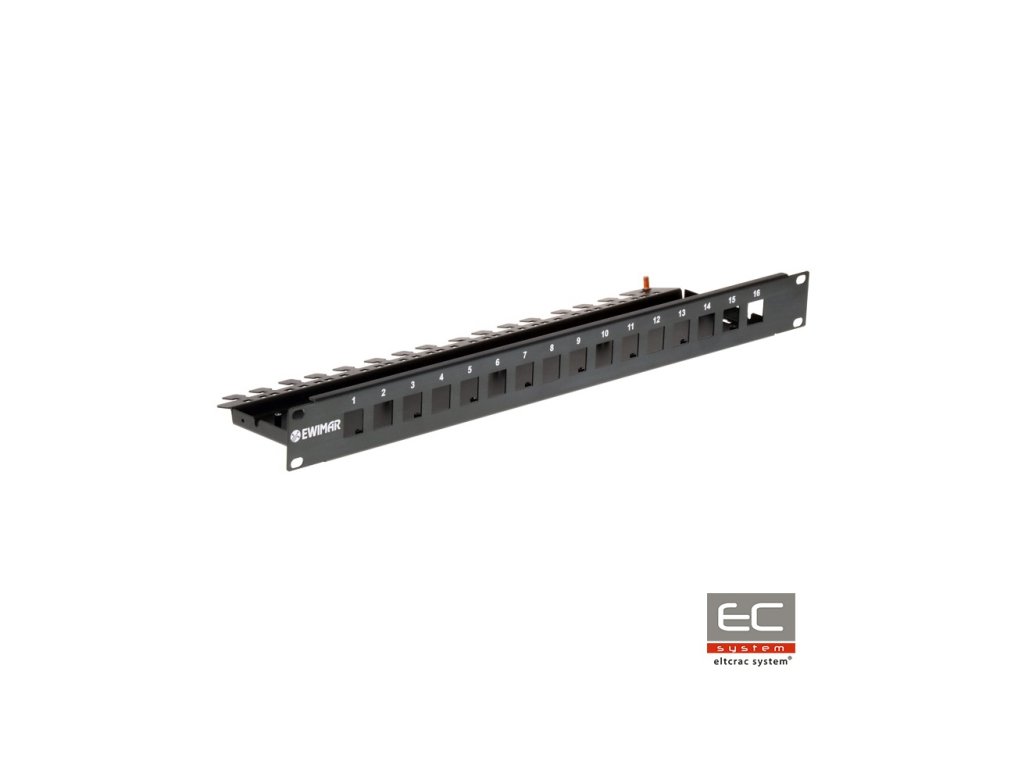

PTU/PTF-5-RACK je ormar koji služi kao montažna osnova za kreiranje prikladne konfiguracije zaštite od prenapona za LAN mreže. U jedan ormar PTU/PTF-5-RACK moguće je ugraditi četiri 4-kanalna zaštitna modula serije PTF-54 i PTU-54. Ugradnja modula se vrši umetanjem u utore priključaka RJ-45 i pričvršćivanjem pomoću četiri vijka promjera 3 mm. U ormar se mogu ugraditi svi moduli jednog tipa ili iskoristiti drugačija konfiguracija po izboru. Za uzemljenje modula potrebno je koristiti vijke i metalne klinove. Glavni uzemljivač treba povezati pomoću vijka centralnog uzemljenja i pričvrstiti vodič na PE liniju. Prije uzemljenja preporučuje se očistiti spojeve. Za poboljšanje kvalitete učvršćenja vodiča moguće je koristiti stezaljke koje se postavljaju na kvadratne otvore i izbočine na stražnjoj strani panela. Moguće je koristiti specifični gornji poklopac za osiguranje modula od prodora prašine. Takvo rješenje dodatno osigurava zaštitu od mehaničkih oštećenja i ograničava prodiranje smetnji iz drugih uređaja.

Primjer montaže modula PTF-54 i PTU-54 u rack panelu
