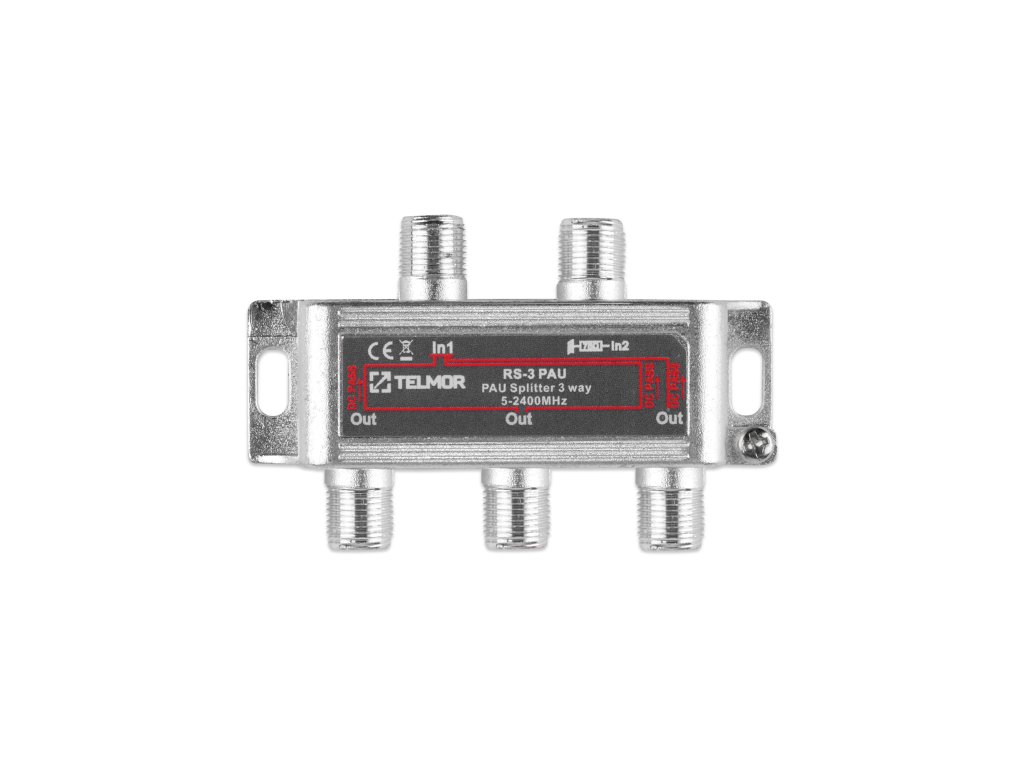

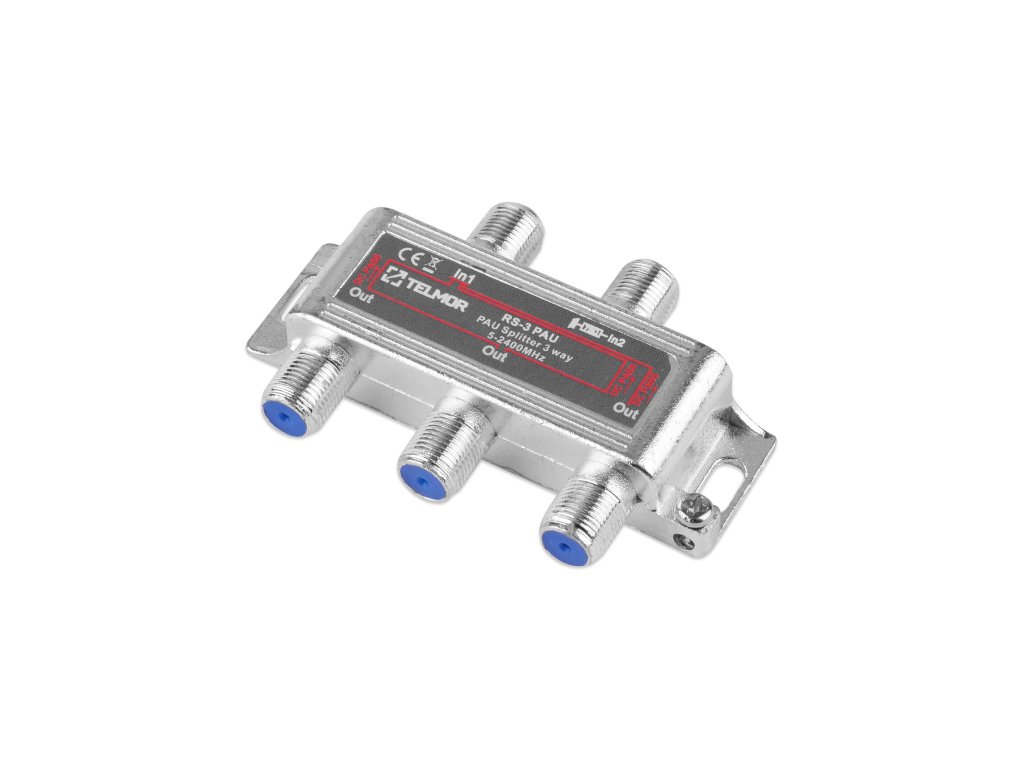

RS-3 PAU RAZDJELNIK 3X 2,4G TELMOR

Product detailed description

----------
Značajke
----------
• Unutarnje skretnice i razdjelnici TELMOR serije RS/RSQ i TS/TSQ koriste se u koncentričnim distribucijskim mrežama SAT-IF, koje rade sa DVB-S/S2 (QPSK, 8PSK) signalima i/ili s digitalnim zemaljskim TV signalima (COFDM, FM i DAB).
• Svi izlazi razdjelnika omogućuju protok struje prema ulazu, a sve skretnice omogućuju protok struje kroz sabirnicu, tj. od izlaza do ulaza.
• Visokokvalitetni lijevani pokrovi prekriveni legurom bakra i cinka. Pokrovi su lemljeni kako bi se osigurala visoka razina zasjenjenja.
• Frekvencijski raspon 5 - 2400 MHz.
• Visokokvalitetni lijevani pokrovi s premazom od bakreno-cinkove legure.
• Ženski F konektori u serijama RS i TS.
• Konektori za stiskanje u serijama RSQ i TSQ.
• Idealno za DVB-T/T2 i DVB-S2/S2X signale.
• Protok struje od izlaza do ulaza u razdjelnicima - max 500 mA.
• Protok struje u sabirnici (izlaz/ulaz) u skretnicama.
• EMI - RFl >-120dB.
• Klasa A

----------
Tehnički podaci
----------
Slabljenje maks. (IN -OUT)
• 5 - 40 MHz: 6,5 dB
• 41 - 470 MHz: 7,6 dB
• 470 - 1350 MHz: 8,5 dB
• 1350-2000 MHz: 10,0 dB
• 2000-2400 MHz: 10,5 dB
Izolacija min. (OUT-OUT)
• 5 - 40 MHz: 18 dB
• 41 - 470 MHz: 21 dB
• 470 - 1350 MHz: 21 dB
• 1350-2000 MHz: 21,0 dB
• 2000-2400 MHz: 20,0 dB
Slabljenje neusuglašenosti min (IN / OUT)
• 5 - 40 MHz: 10,0 dB
• 41 - 470 MHz: 12,0 dB
• 470 - 1350 MHz: 12,0 dB
• 1350-2000 MHz: 12,0 dB
• 2000-2400 MHz: 11,0 dB
Prijenos napona: 24 V/500 mA
Impedancija: 75 Ohm
