Detaljan opis proizvoda

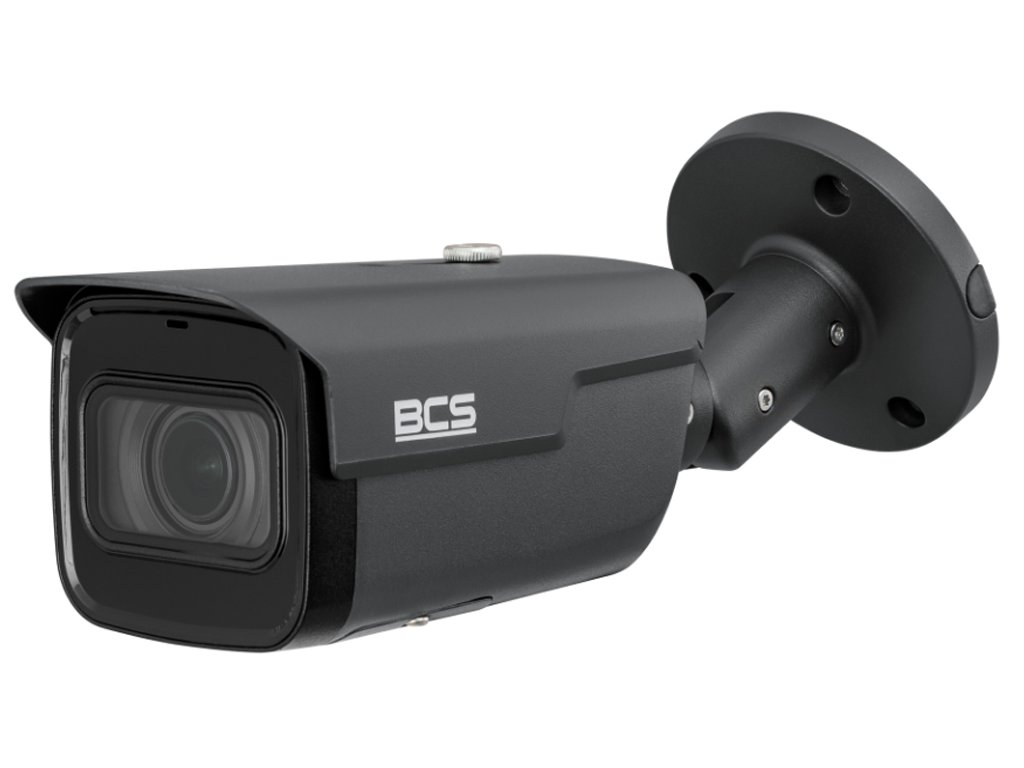

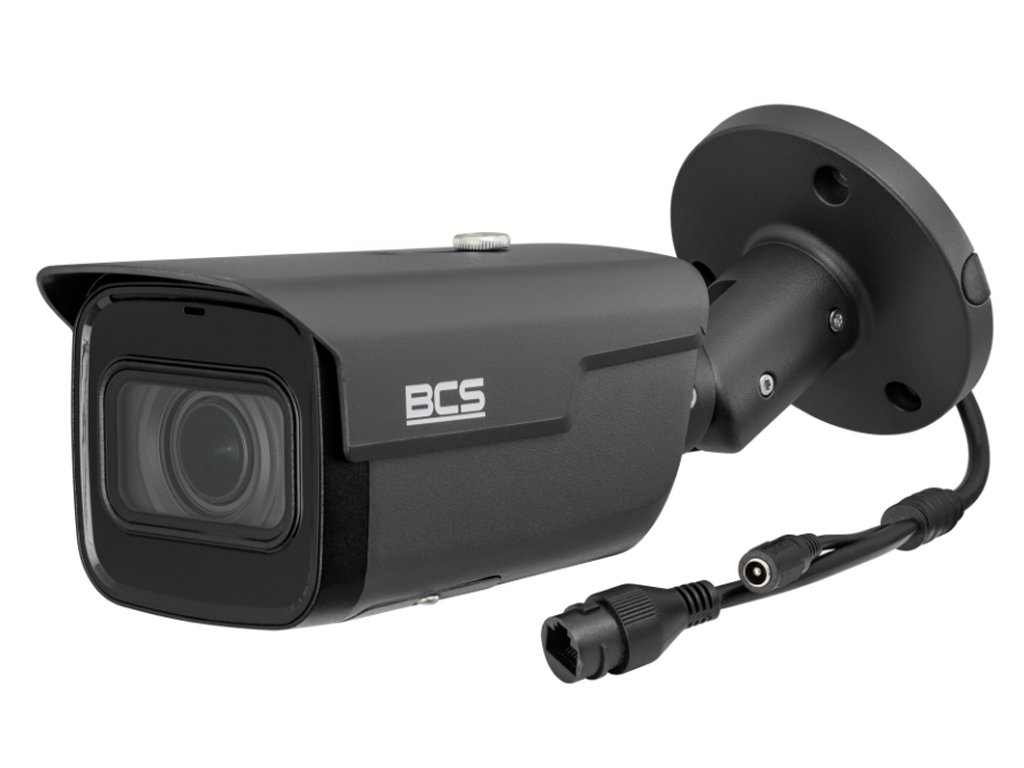

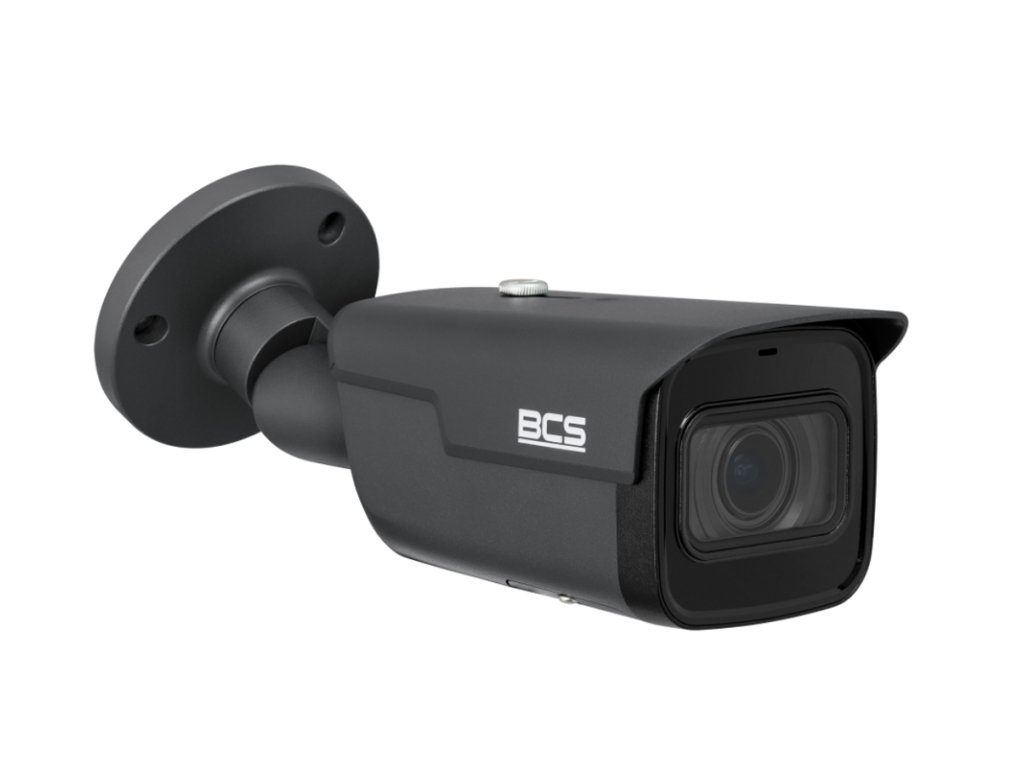

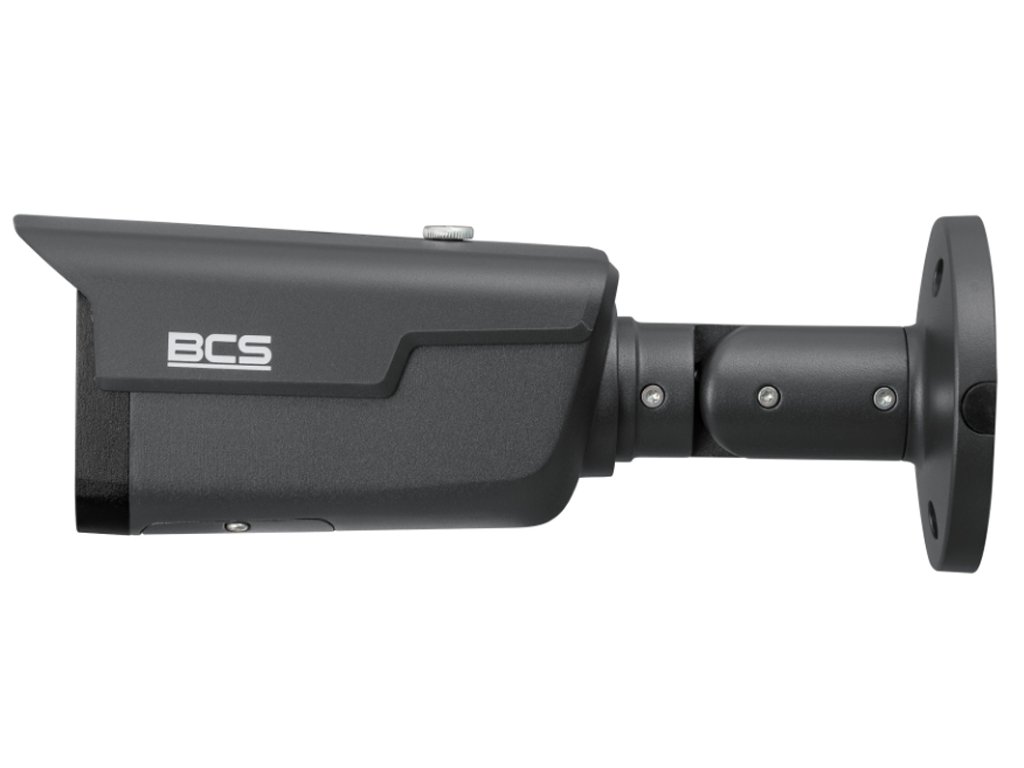

Kamera tubowa IP BCS-L-TIP55VSR6-Ai1-G - BCS
Model BCS-L-TIP55VSR6-Ai1-G je kamera koja radi u sustavu IP s varijabilnom žarišnom duljinom 2.7 mm~13.5 mm motozoom s autofocusom. Kamera posjeduje senzor 1/2.7” 5Mpx PS CMOS, koji radi u razlučivosti 2960×1668p. Kompresija podataka uređaja radi po standardu H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcija True WDR(120dB) koja poboljšava dinamiku kamere izvlači više detalja iz kontrastnog plana promatranja. Uređaj također ima ugrađeni IR izvor svjetlosti s dometom do 60m.
Kućište kamere izrađeno je prema standardu IP67 što osigurava potpunu zaštitu od prodiranja prašine i zaštitu od prodiranja vode. Kamera se napaja naponom 12V DC ili putem PoE (802.3af).
Tehničke specifikacije:
- Senzor 1/2.7" 5Mpx Starlight PS CMOS
- Razlučivost: 2960×1668
- Kompresija slike: H.265 / H.265+ / H.264 / H.264+ / MJPEG
- Objektiv sa promjenjivom žarišnom duljinom: 2.7 mm~13.5 mm motozoom s autofocusom
- IR izvor svjetlosti: do 60m
- Funkcije slike: AGC, AES, AWB, BLC, HLC, WDR(120dB), 3DNR
- Inteligentne funkcije Ai : prepoznavanje objekata, perimetarska zaštita
- Učinci audio: 1/1
- Učinci / alarmni ulaz: 1/1
- Ugrađeni mikrofon: Da
- Podrška: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilna aplikacija(iOS, android)

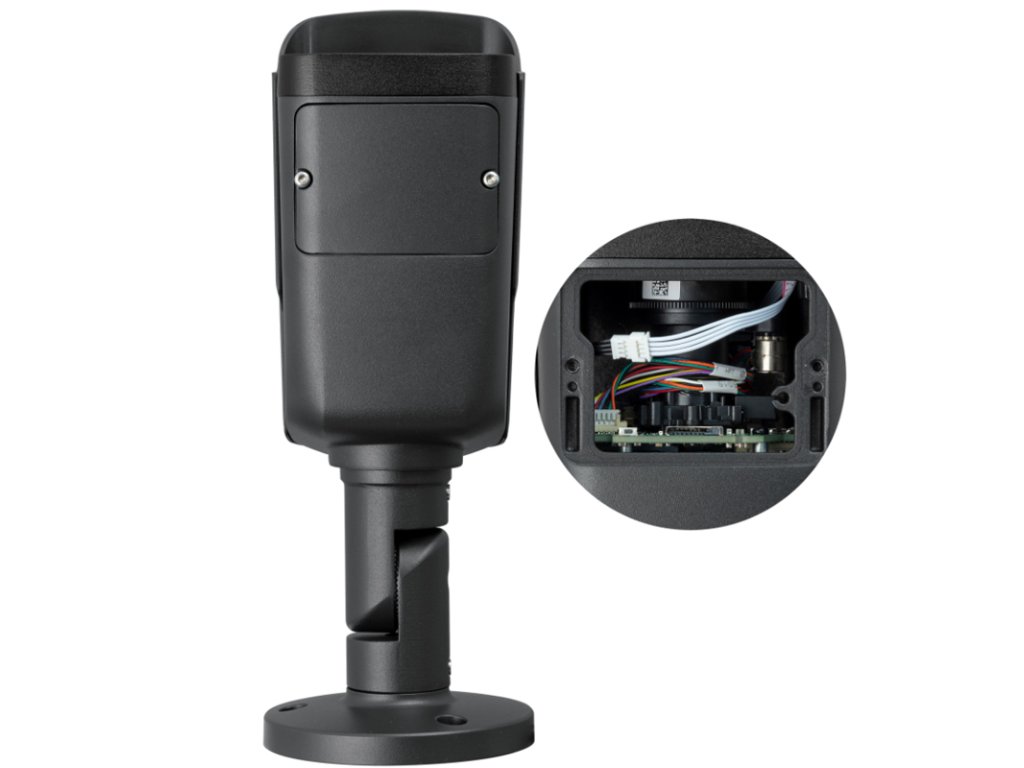

- Utori za microSD kartice: do 256GB
- Vanjsko metalno kućište IP67
- Radna temperatura: -40°C ~ +60°C
- Napajanje: DC 12V ili PoE
- Težina: 0.8 kg
- Dimenzije: 244.1×79×75.9mm
Podešavanje kuta snimanja
5x optički zoom
Koristivi senzor CMOS u veličini 1/2.7 inča te objektiv s promjenjivom žarišnom duljinom 2.7-13.5mm omogućuju dobivanje kuta promatranja od 99° do 28° u horizontalnoj ravnini. Mogućnost podešavanja kuta omogućuje da se predstavljena kamera idealno koristi za nadziranje i snimanje kako cijelog događaja, tako i registraciju detalja na nadziranom objektu.
Prezentirani model kamere ima dodatni plus u obliku funkcije motozoom i autofocus. Objektivi uređaja opremljeni tim funkcijama mogu se potpuno udaljeno kontrolirati, npr. s razine snimača, CMS programa ili mobilne aplikacije bez potrebe za uklanjanjem kućišta kamere. Zahvaljujući načinu autofocus kamera sama pronalazi točku fokusa, osiguravajući jasnu i oštru sliku.
![]()
Slika 3 Usporedba kutova snimanja za različite objektive (s senzorom 1/2.8")
Napajanje putem PoE
Prijenos podataka i napajanja jednim kabelom
Industrijska kamera BCS-L-TIP55VSR6-Ai1-G, poput većine modernih IP kamera, koristi dva načina napajanja - klasično putem utičnice 12V DC i izravno putem UTP kabela koristeći tehnologiju Power over Ethernet (PoE). Napajanje putem PoE može se provoditi izravno preko switch-a ili PoE injektora.
Prednosti korištenja standarda PoE uključuju:
- skraćeno vrijeme i smanjen trošak instalacije zahvaljujući pojednostavljenoj strukturi kabliranja
- nema potrebe za ugradnjom dodatnih napajanja
- mogućnost napajanja kamera na udaljenosti do čak do 250m (EXTEND način)
![]()
Slika 4 Način rada napajanja PoE
Učinkovita kompresija podataka
Standard H.265/ HVEC
Novi modeli mrežnih kamera BCS Line koriste za kompresiju video materijala učinkovit koder HEVC (eng. High Efficiency Video Coding), označen u industriji sustava video nadzora kao H.265. Ovaj je standard stvoren kao odgovor na potrebu prijenosa video materijala visoke razlučivosti (4K) bez pretjeranog opterećenja mrežnog prometa. U usporedbi s prethodnim standardom H.264 nova tehnologija omogućuje gotovo dvostruko smanjenje propusnosti, što u CCTV sustavima dovodi do produženja vremena arhiviranja materijala na disku, povećanja dostupne propusnosti mrežnog povezivanja te produženja trajnosti nosača podataka. Štoviše, razlika u kvaliteti video materijala kod kompresije H.265, u usporedbi s verzijom H.264, praktički je neprimjetna.
![]()
Slika 5 Razlike između učinkovitosti kompresije H.265 i H.254
Važno: način kompresije na kameri BCS-L-TIP55VSR6-Ai1-G može se slobodno prebacivati između H.265 i H.264, što joj omogućava rad s snimačima koji ne podržavaju HVEC kompresiju.
Daljinsko upravljanje i pregled
Povezivanje P2P i VMS
Izvršenje veze s mrežom na kameri je moguće putem ugrađene Ethernet veze (samopodesivo). Ova veza omogućuje konfiguraciju rada, modifikaciju parametrima slike kao i live pregled i reprodukciju snimaka (kamere sa microSD utorom) s razine WEB Server-a, namjenskog VMS programa ili mobilne aplikacije na uređajima s Android ili iOS sustavom. Serija BCS Line koristi za daljinsko povezivanje sljedeće platforme:
- CMS program; BCS Manager ili Smart PSS - namjenski softver za upravljanje videonadzorom koji omogućuje napredne modifikacije cijelog sustava, sinkronizirano reprodukciju snimaka i upravljanje parametrima detekcije događaja i inteligentne analize slike.
- Web preglednik - omogućuje brzo uspostavljanje veze korištenjem IP adrese uređaja, osiguravajući pristup svim funkcionalnostima uređaja. Za BCS sustave preporučuje se korištenje preglednika Internet Explorer, koji podržava takozvani Active-X dodatak, potreban za dobivanje video streama iz kamere.
- Mobilna aplikacija BCS - mobilna platforma za Android i iOS sustave, koja omogućuje live pregled, reprodukciju snimaka i primanje obavijesti o događajima unutar sustava. Mobilna platforma BCS koristi povezivanje putem P2P oblaka, što eliminira potrebu za preusmjeravanjem IP adresa na usmjerivaču.
Važna karakteristika BCS kamera iz serije Line je kompatibilnost s otvorenim protokolom ONVIF, što omogućuje povezivanje kamera s NVR snimačima i VMS programima drugih proizvođača.
![]()
Tehnička specifikacija:
| BCS-L-TIP55VSR6-Ai1-G |
| Kamera |
| Senzor | 1/2.7” 5Mpx CMOS |
Sustav skeniranja
| Progressive Scan |
| Maks. razlučivost | 2960 x 1668 |
| RAM/ROM | 512MB/128MB |
| Osjetljivost | 0.005Lux |
Omjer S/N
| >56dB
|
| Zatvarač | 1/3~1/100000s |
| Objektiv | 2.7 mm~13.5 mm motozoom s autofocusom |
| Kut gledanja | H: 99°~28° V: 71°~21° D: 134°~35° |
| IR izvor svjetlosti | 60m
|
Razlučivost
| 5M(2960×1668) / 4M(2880×1620)(2688×1520)(2560×1440) / 3M(2304×1296)(2048×1536) /
2M(1920×1080) / 720P(1280×720) / D1(704×576/704×480) / CIF(352×288/352×240) |
| Kompresija | H.265 / H.265+ / H.264 / H.264+ / MJPEG |
Glavna brzina stream-a
| 2880×1620(1~20fps) 2960×1668(1~20fps) 2688×1520(1~25/30fps) |
| Druga brzina stream-a | 704 × 576 @(1–25 fps)/704 × 480 @ (1–30 fps) |
Treća brzina stream-a
| 1920 × 1080 @(1–25/30 fps) |
| Bitrate | H.264: 3 kbps–8192 kbps H.265: 3 kbps–8192 kbps |
| Zoom | Digitalni 16x |
| Funkcije slike |
| AGC | Auto/ručno |
AWB (balans bijele boje)
| Auto/ručno |
| BLC | Da |
| HLC | Da |
AES
| Da
|
| Široki dinamički raspon | Da, True WDR 120 dB
|
| Funkcije regulacije slike | 2D/3D DNR; Ogledalo/flip (0°, 90°, 180°, 270°); oštrenje - auto/ručno
|
Detekcija pokreta
| 4 područja (podešavanje: veličina, položaj, osjetljivost, prag) |
Zabranjena područja
| 4 područja (podešavanje: veličina, položaj) |
| Inteligentne funkcije |
| AI funkcije (lice) | Perimetarska zaštita, prepoznavanje objekata |
| Sučelje video |
| Video izlaz | 1x RJ45 |
| Način rada video | IP
|
| Audio |
Audio izlaz
| 1 |
Audio ulaz
| 1
|
Audio kodiranje
| PCM, G.711a, G.711Mu, G726 |
| Mikrofon | Da, ugrađeni |
| Mreža |
| Mrežno povezivanje | RJ-45 (10/100Base-T) |
| Protokoli | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS;
QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; SNMP |
| Kompatibilnost | ONVIF(S/G/T) |
| Korisnici | 20 (istovremeno prijavljeni)
|
Mobilni sustavi
| iOS, android
|
| Podrška | Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilna aplikacija(iOS, android) |
| Općenito |
Memorijska kartica
| microSD do 256GB |
| Razred zaštite | IP67
|
| Razred mehaničke otpornosti | N/A |
| Napajanje | DC12V(±30%), PoE(802.3af) |
Potrošnja energije
| <8.5W |
| Radna temp. | -40 °C do 60 °C |
| Dopustiva vlažnost | 10~95%RH |
| Materijal kućišta | Metal |
| Dimenzije | 244.1×79×75.9mm |
| Težina | 0,8 kg |
