1-kanalna vanjska zaštita od prenapona serije EXT za IP sustave s PoE zaštitom
BOX PTU-51-EXT/PoE/MIN je jednokanalski modul odgovoran za zaštitu od prenapona za IP kamere, LAN switcheve, rutere, WiFi pristupne točke i druga uređaje koji rade u 100Mbit mrežama. Uređaj je kompatibilan s kabelima UTP i FTP kategorije 5 i 6. Učinkovitost zaštite je 4-5kA @ 8/20S individualno za svaki vodič (ovisno o njihovoj debljini). Ova zaštita štiti krajnje uređaje LAN instalirane na stupovima ili metalnim konstrukcijama od utjecaja atmosferskih pražnjenja, prenapona, sabotaža i razlika potencijala. Uzemančiv vodič odvodi u zemlju naponske i strujne udare koji dolaze od prolaznog iskrivanja. Uređaj ima ugrađenu MOSFET osigurač, koja povećava zaštitnu učinkovitost i smanjuje izjednačavajuće struje između uzemljenja CCTV instalacija.

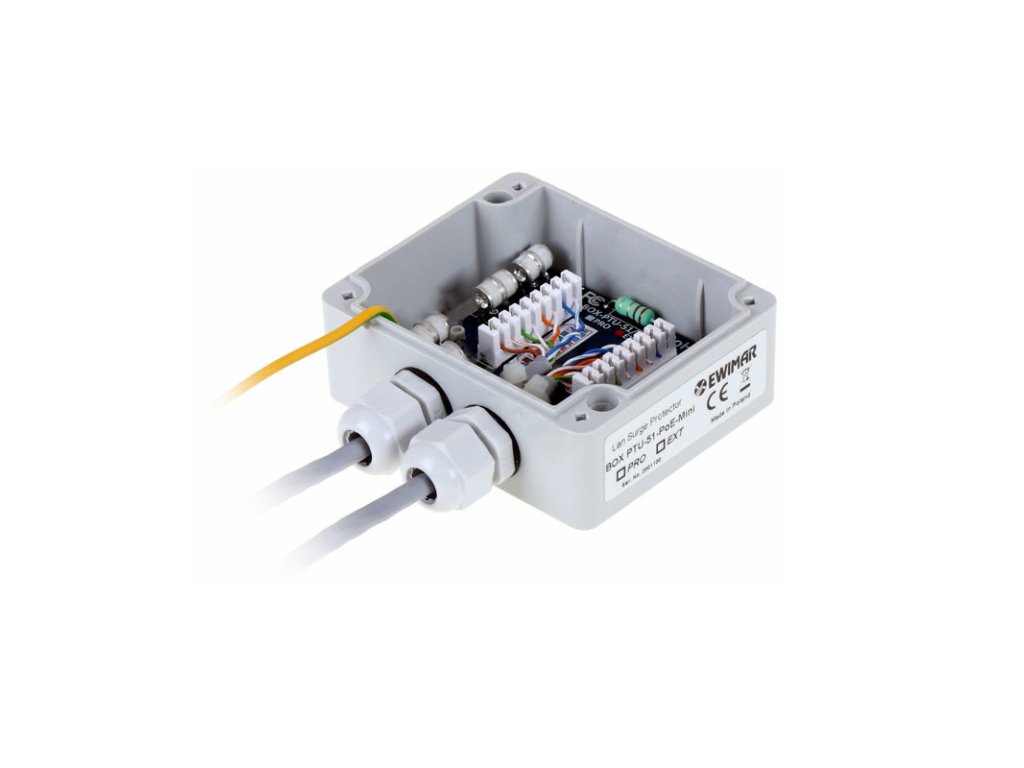

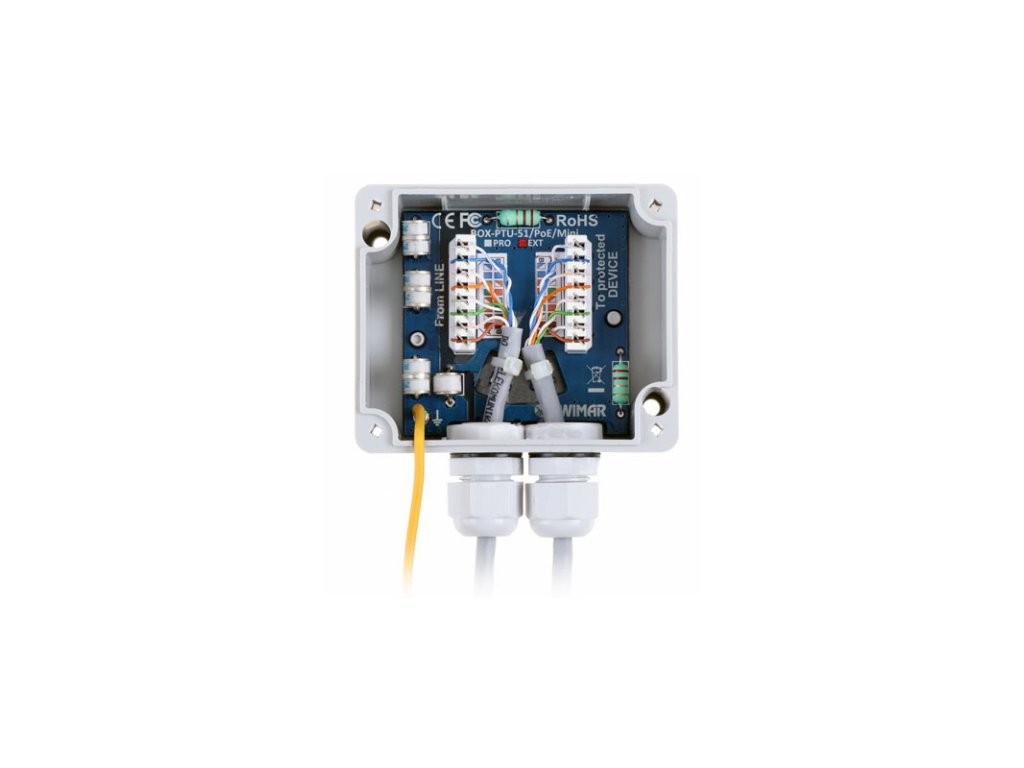

Osim toga, modul je opremljen hermetičkim kućištem s brtvama i LSA konektorima za zaštićenu i nezaštićenu stranu, koji imaju veću otpornost spojeva od RJ-45 utičnica. Male dimenzije omogućuju korištenje uređaja u instalacijama s vrlo ograničenim prostorom, primjerice unutar stupova. Modul se može koristiti s drugim zaštitnim uređajima PRO ili EXT tvrtke Ewimar, međutim, kako bi se osigurala potpuna zaštita nadzemne veze preporučuje se korištenje dva identična uređaja - jednog na svakom kraju kabela. To omogućuje izjednačavanje udarne otpornosti cijelog kruga, bez obzira na mjesto prodora električnog naboja.
Tehnička specifikacija
BOX PTU-51-EXT/PoE/MINI
Podatkovna veza
Broj LAN kanala
1
Kompatibilnost s kabelskim sustavima
100Base-T (100Mbit), uvrnuti par kategorije 5, 5e i 6 UTP/FTP
Ulazni konektor (LINE)
LSA (Krone)
Izlazni konektor (UREĐAJ)
LSA (Krone)
Nominativni DC napon (linija-zemlja) UN
90V DC
Maksimalni stalni radni napon (linija-zemlja) UC
110V DC
Zaštitna razina 1kV/s (linija-zemlja) UP
600V
Ispustni struja C1 (8/20µS, linija-zemlja) Iimp
5kA
Nominativni DC napon (linija-linija) UN
3,3V DC
Maksimalni stalni radni napon (linija-linija) UC
3,5V DC
Zaštitna razina 1kV/s (linija-linija) UP C3
8V (nakon aktivacije MOSFET)
Ispustni struja C1 (8/20µS, linija-linija ) Iimp
2kA
Zaštićene linije
1-2, 3-6
Kapacitet (linija-linija) @1MHz
6-15pF
Odvojni element
MOSFET osigurač
Serijska otpornost
6 / liniju
Nominativna struja IN
300mA / liniju
PoE veza
Nominativni DC napon (linija-linija) UN
58V DC
Maksimalni stalni radni napon (linija-linija) UC
64V DC
Zaštitna razina UP C3
93V
Ispustni struja (8/20µS, linija-linija) Iimp C3
100A
Nominativni DC napon (linija-zemlja) UN
90V DC
Maksimalni stalni radni napon (linija-zemlja) UC
110V DC
Zaštitna razina 1kV/s (linija-zemlja) UP
600V
Ispustni struja C1 (8/20µS, linija-zemlja ) Iimp
5kA
Zaštićeni parovi
(1+2)-(3+6), (4+5)-(7+8)
Radni standard PoE
Kompatibilno s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
